Λεπτομέρειες:
|
Display Size: | 27-inch | Φωτεινότητα επιφάνειας: | 1000 cd/m2 (τυπικό) |
---|---|---|---|
Resolution: | 3840×2160 (UHD) | Διασύνδεση: | 4-Lane eDP 1.4 (5,4Gbps) |
Αντιδιαστολή: | 10001 (Τυπικό) | Αριθμός ακίδων: | 30 πινές |
Viewing Angle: | 89° (CR>10, All Directions) | Mounting: | Vesa Mount Compatible |
Color Depth: | 1.07 B (8bit+A-FRC) | Color Gamut: | NTSC 90%, sRGB 98% (Typical) |
Power Supply: | 10V ±1V (Logic), 24V (Backlight) | Εργασιακή θερμοκρασία.: | 0℃ σε +50℃ |
Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Backlight Lifetime: | 30,000 Hours (L70 @ 25°C) |
Response Time: | 14ms (GTG Typical) | Compliance: | RoHS, Halogen-Free, REACH |
Επισημαίνω: | Βιομηχανική οθόνη TFT 4K,Ηλεκτρονική οθόνη UHD,Βιομηχανική οθόνη TFT υψηλής φωτεινότητας |

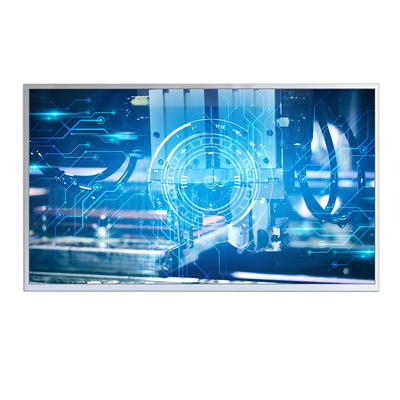

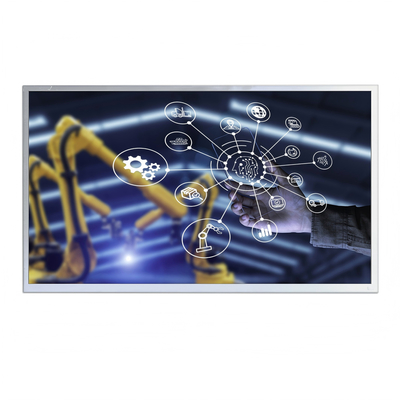

SFTO2700B-7125AN 27 UHD υψηλής φωτεινότητας βιομηχανική οθόνη TFT για επαγγελματικές εφαρμογές στις αγορές της ΕΕ και των ΗΠΑ
Η οθόνη SFTO2700B-7125AN είναι μια προηγμένη οθόνη TFT 27 ιντσών υπερ-υψηλής ευκρίνειας (UHD 4K) βιομηχανικής κλάσης που έχει σχεδιαστεί για απαιτητικά περιβάλλοντα στις Ηνωμένες Πολιτείες και την Ευρώπη.Μηχανικοί για μηχανικούς, σχεδιαστές συστημάτων και τεχνικούς επαγγελματίες, η οθόνη αυτή συνδυάζει εξαιρετική φωτεινότητα (1000 cd/m2), χαμηλή αντανάκλαση,και κορυφαία στην βιομηχανία ακρίβεια χρώματος για την παροχή βέλτιστης απόδοσης στον βιομηχανικό αυτοματισμό, ιατρική απεικόνιση, εξωτερικά περίπτερα και επαγγελματικά συστήματα AV.
4K UHD ανάλυση (3840 × 2160): εξασφαλίζει κρυστάλλινα οπτικά στοιχεία για εφαρμογές υψηλής έντασης δεδομένων.
Υψηλή φωτεινότητα και αντίθεση: φωτεινότητα 1000 cd/m2 και αναλογία αντίθεσης 1000:1 για ορατότητα σε άμεσο ηλιακό φως και σε συνθήκες χαμηλού φωτισμού.
Προηγμένη αναπαραγωγή χρωμάτων: βάθος χρώματος 10 bit (8-bit + A-FRC) με NTSC 90% και sRGB 98% χρωματική γκάμα για ακριβή αντιστοίχιση χρωμάτων στις ροές εργασίας σχεδιασμού, προσομοίωσης και επιθεώρησης.
Επιχρισμός χαμηλής αντανάκλασης: Ελαχιστοποιεί τη λάμψη για απρόσκοπτη λειτουργία σε φωτεινά περιβάλλοντα.
Ευρείες γωνίες θέασης (178°): Διατηρεί σταθερή ποιότητα εικόνας ακόμη και σε ακραίες γωνίες.
Βιομηχανική αντοχή: Λειτουργεί αξιόπιστα σε θερμοκρασίες που κυμαίνονται από -20°C έως +70°C.
Συμμόρφωση με τα πρότυπα της ΕΕ και των ΗΠΑ: πιστοποιητικά RoHS, REACH, CE, FCC και IP65 για την παγκόσμια ανάπτυξη.
Διασύνδεση: eDP 4 καναλιών (τύπος αντιστροφής), ρυθμός σύνδεσης 5,4 Gbps για μεταφορά δεδομένων υψηλής ταχύτητας.
Δομή εικονοστοιχείων: ενεργός πίνακας a-Si TFT με κάθετη διάταξη εικονοστοιχείων RGB.
Πίσω φωτισμός: LED με φωτισμό στην άκρη για ομοιόμορφο φωτισμό και ενεργειακή απόδοση.
Εγκατάσταση: συμβατή με το VESA (200 x 200 mm) για ευέλικτη ενσωμάτωση σε βιομηχανικούς χώρους.
Σχεδιασμένο για επαγγελματική χρήση: Ιδανικό για μηχανική όραση, πίνακες ελέγχου και ψηφιακή σήμανση σε σκληρά περιβάλλοντα.
Παγκόσμια συμμόρφωση: Προπιστοποιημένη για τις αγορές της ΕΕ (CE, RoHS) και των ΗΠΑ (FCC) για τον εξορθολογισμό των προμηθειών.
Αξιόπιστη και μακροζωία: Ελέγχθηκε αυστηρά για 50.000+ ώρες λειτουργίας (τυπική).
Στόχος εφαρμογών:
Βιομηχανική αυτοματοποίηση και συστήματα HMI
Εξωτερικές ψηφιακές πινακίδες και περίπτερα
Ιατρικός εξοπλισμός απεικόνισης και διάγνωσης
Πίνακες ελέγχου αυτοκινήτων και αεροδιαστημικών
Επαγγελματικά συστήματα οθόνης και προσομοίωσης
Έτοιμοι να ενσωματώσετε το SFTO2700B-7125AN στο επόμενο έργο σας; Επικοινωνήστε με την ομάδα μηχανικών μας για φύλλα δεδομένων, αρχεία CAD ή αιτήματα δειγμάτων.Η υποστήριξή μας με έδρα την ΕΕ/ΗΠΑ εξασφαλίζει την απρόσκοπτη συμμόρφωση και την τεχνική καθοδήγηση για την αίτησή σας.

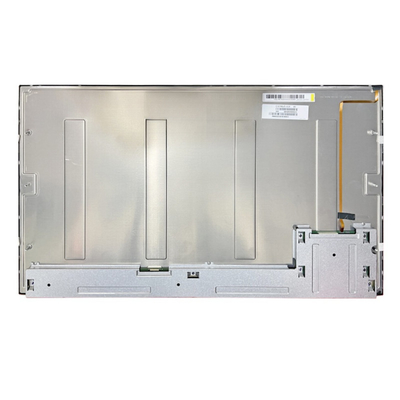

Μηχανικές διαστάσεις
Παράμετρος | Προδιαγραφές | Μονάδα |
Ενεργός χώρος | 596.736 ((H) × 335.664 ((V) | χμ |
Αριθμός εικονοστοιχείων | 3840 ((H) × 2160 ((V) | pixel |
Πίτσα των pixel | 0.1554 ((H) × 0.1554 ((V) | χμ |
Διατάξη των pixel | RGB Βόρεια λωρίδα | |
Βαθμό χρώματος | 1.07 B ((8bit+A-FRC) | χρώματα |
Τρόπος εμφάνισης | Συνήθως μαύρο | |
Διαμετρικό περίγραμμα | 630.0 ((H) × 368.2 ((V) × 20.98 ((Depth)) | χμ |
Βάρος | 3340 (τυπικό) | g |
Διάμετρος του περιστροφίου (L/R/U/D) | 13.71/13.71/13.74/13.74 | χμ |
Επεξεργασία επιφάνειας | Θέση 25%, 3H | |
Πίσω φωτισμός | Μακρά πλευρά, τύπου 2LED Lighting Bar |
Ηλεκτρικές προδιαγραφές
Παράμετρος | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Τετάρτη | ΔΕΔ | 9 | 10.0 | 11 | V |
Τρόπος τροφοδοσίας | ΔΔ | - | 460 | 900 | |
Ύδρευση ρεύματος | IRUSH | - | 2.0 | 3.0 | |
Επιτρεπόμενη τάση ροπής εισόδου | VRF | - | - | 400 | |
Διαφορετική εισροή υψηλού επιπέδου Τεχνική διάταξη |
ΧΙΒ |
- |
- |
+100 | |
Διαφορετική εισροή χαμηλού επιπέδου Τεχνική διάταξη |
VIL | -100 |
- |
mV | |
Διαφορετική τάση εισόδου | Βίντεο. |
100 |
- | 600 | mV |
Διαφορετική τάση εισόδου κοινής λειτουργίας | Vcm |
0 |
2 | ||
Κατανάλωση ενέργειας |
Π.Δ. | - | 4.6 | 9 | W |
55 | 58 | W | |||
Πσυνολικά | - | 59.6 | - | W |
Προδιαγραφές μονάδας οπίσθιου φωτισμού
Παράμετρος | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Ηλεκτρονική φωτεινή γραμμή LED | Αριθμός VPIN | 33.6 | 37.2 | 39.6 | V |
Ηλεκτρονικό φως LED μπαρ εισροές ρεύματος ανά πιν εισόδου |
IPIN |
- |
110 |
mA |
|
Ηλεκτρική κατανάλωση LED | ΠΛΠ | - |
55 |
58 | W |
Διάρκεια ζωής LED |
- |
30,000 |
- |
Ωρες |
Οπτικές προδιαγραφές μονάδας LCD
Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | ||
Περιοχή γωνίας θέασης |
Οριζόντια |
Θ3 |
|
85 |
89 | - | Δέκα. | |
Θ9 | 85 | 89 | - | Δέκα. | ||||
Βόρειος |
Θ12 | 85 | 89 | - | Δέκα. | |||
Θ6 | 85 | 89 | - | Δέκα. | ||||
Αντιδιαστολή φωτεινότητας | Επενδύσεις |
Θ = 0. (Κέντρο) Κανονικό Παρακολούθηση Γωνία |
700 | 1000 | ||||
Φωτεινότητα του λευκού | 800 | 1000 | - | cd/m2 | ||||
Ομοιομορφία της λευκής φωτεινότητας | 80 | 85 | % | |||||
Αναπαραγωγή χρώματος |
|
|
0.283 | 0.313 | 0.343 | - | ||
Ο Γουάι | 0.299 | 0.329 | 0.359 | - | ||||
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
Ρυ | 0.269 | 0.299 | 0.329 | - | ||||
Πράσινο |
Gx | 0.197 | 0.227 | 0.257 | - | |||
Γυ | 0.649 | 0.679 | 0.709 | - | ||||
Μπλε |
Bx | 0.123 | 0.153 | 0.183 | - | |||
Από | 0.029 | 0.059 | 0.089 | - | ||||
Χρόνος απόκρισης |
ΓΤΓ | Tg | 14 | 20 | ms | |||
Διασταυρούμενη ομιλία | ΚΤ | - | - | 2.0 | % |
Ορισμός πιν
Αριθμός καρφίτσας | Σύμβολο | Λειτουργία |
1 | ΔΕΔ | Ηλεκτρική τροφοδοσία (10,0V) |
2 | ΔΕΔ | Ηλεκτρική τροφοδοσία (10,0V) |
3 | ΔΕΔ | Ηλεκτρική τροφοδοσία (10,0V) |
4 | ΔΕΔ | Ηλεκτρική τροφοδοσία (10,0V) |
5 | ΔΕΔ | Ηλεκτρική τροφοδοσία (10,0V) |
6 | Εθνική Τράπεζα | Γη |
7 | Εθνική Τράπεζα | Γη |
8 | Εθνική Κεντρική Αρχή |
SCL PGMA |
9 | Εθνική Κεντρική Αρχή | SDA PGMA |
10 | Εθνική Τράπεζα | Εθνική Τράπεζα |
11 | HPD | Σήμα ανίχνευσης θερμής πρίζας |
12 | Εθνική Τράπεζα | Γη |
13 | DAUXN | Αρνητικό σήμα για βοηθητικό |
14 | DAUXP | Θετικό σήμα για βοηθητικό |
15 | Εθνική Τράπεζα | Γη |
16 | DRX0P 9 | Θετικό σήμα για λωρίδα eDP0 |
17 | DRX0N | Αρνητικό σήμα για λωρίδα eDP0 |
18 | Εθνική Τράπεζα | Γη |
19 | DRX1P | Θετικό σήμα για λωρίδα eDP1 |
20 |
DRX1N |
Αρνητικό σήμα για λωρίδα eDP1 |
21 |
Εθνική Τράπεζα | Γη |
22 | GRX2P | Θετικό σήμα για λωρίδα eDP2 |
23 | DRX2N | Αρνητικό σήμα για λωρίδα eDP2 |
24 | Εθνική Τράπεζα | Γη |
25 | DRX3P | Θετικό σήμα για λωρίδα eDP3 |
26 | DRX3N | Αρνητικό σήμα για λωρίδα eDP3 |
27 | Εθνική Τράπεζα | Γη |
28 | Εθνική Τράπεζα | Γη |
29 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
30 | ΒΙΣΤ | Λειτουργία BIST |
