Λεπτομέρειες:
|
| Μέγεθος οθόνης: | 40,3 ίντσες (480 × 272) | Δείξτε φωτεινότητα: | 1000 cd/m² (Εμφανίσιμο σε ηλιακό φως) |
|---|---|---|---|
| Τεχνολογία επιτροπής: | IPS (Συμπλοκή εντός του αεροπλάνου) | Βάθος Χρώματος: | 16,7 εκατομμύρια χρώματα |
| Αντιδιαστολή: | 10001 (Τυπικό) | γωνία θέασης: | 85° Όλες οι Κατευθύνσεις (CR≥10) |
| Τεχνολογία αφής: | Δυνατότητα I2C (Δομή G+G) | Εργασιακή θερμοκρασία.: | -35°C έως +85°C (Βιομηχανικό Εύρος) |
| Διασύνδεση: | RGB 24-bit Παράλληλο | Κύκλος ελέγχου οδηγού: | ST7283 (Αρχιτεκτονική χωρίς RAM) |
| Πίσω φωτισμός: | 16-LED Φωτισμός Περιθωρίου (Σειρά 4×4) | Συμμόρφωση: | RoHS/REACH, απαλλαγμένο από αλογόντα |
| Προστασία ESD: | ±8kV Αέρας / ±4kV Επαφή (IEC 61000-4-2) | Ειδικά χαρακτηριστικά: | Υποστήριξη με γάντια/υγρό άγγιγμα, IP65 προαιρετική |
| Επισημαίνω: | 4.3 ίντσες IPS TFT LCD,Δείκτης υψηλής φωτεινότητας 1000nit,χωρητική οθόνη αφής TFT |
||
Δείκτης IPS υψηλής φωτεινότητας 1000nit για ακραία περιβάλλοντα
Το SFTO430HD-7338A-CT προσφέρει ευανάγνωστη από το φως του ήλιου απόδοση για αμερικανικό εξοπλισμό εξωτερικών χώρων και γερμανικό βιομηχανικό HMI, συνδυάζοντας ένα πάνελ IPS 1000nit με χωρητική επαφή βιομηχανικής κλάσης.Σχεδιασμένα για εφαρμογές όπου η οπτική διαύγεια και αξιοπιστία δεν είναι διαπραγματεύσιμες:
| Κατηγορία | Αυτή η ενότητα | Τυπικός ανταγωνιστής |
|---|---|---|
| Φωτεινότητα | 1000 cd/m2 (διαρκής) | 600·800 cd/m2 |
| Πεδίο θερμοκρασίας | -30°C έως +80°C | -20°C έως +70°C |
| Ευαισθησία στην αφή | 0.5mm (κατάσταση γάντι) | 1.5mm+ |
| Ηλεκτρική αποδοτικότητα | 112mW (Μέγιστο φως υποβάθρου) | 150~200mW |
| Οπτική σαφήνεια | 85% διαβίβαση φωτός | 70·75% |
Pixel-Perfect IPS: 0,198mm pixel pitch με γ-διόρθωση (ΔE<1,5)
Εγγύηση ομοιομορφίας: > 80% ομοιομορφία φωτεινότητας σε δίκτυο 9 ζωνών
Μηδενική μετατόπιση χρώματος: συντεταγμένες CIE1931: Λευκό (0.307x, 0.330y)
Αντίσταση δονήσεων: πλάτος 1,5 mm @55Hz (IEC 60068-2-6)
Χημικά σκληροποιημένη επιφάνεια: Ανθεκτική σε διαλύτες/απολυμαντικά (DIN 58196)
Σφραγισμένη δέσμευση: η λαμαντίωση OCA/OCR αποτρέπει την ομίχλη
ST7283 Δρομολογητής: Εξάλειψη των εξωτερικών δαπανών RAM
Ακεραιότητα σήματος: Jitter CLK < 0,1T (40MHz λειτουργία)
Σχεδιασμός χαμηλού θορύβου: προστατευμένη δρομολόγηση DEN/HSYNC/VSYNC
| Αγορά | Κριτικές περιπτώσεις χρήσης | Βασική αξία |
|---|---|---|
| Η.Π.Α. (εξωτερικά) | Εμφάνιση κατασκευαστικού εξοπλισμού | Διάγνωση από το φως του ήλιου 1000 νιτ |
| Γερμανία (βιομηχανία) | Εργοστασιακό ρομπότ HMI | -30°C, παγωμένη εκκίνηση, άγγιγμα με γάντια |
| Ιατρική | Φορητές χειρουργικές οθόνες | Σφραγισμός IP65, ανθεκτικότητα σε χημικά |
| Μεταφορές | Πίνακες ελέγχου σιδηροδρόμων | Ανεπάρκεια σε δονήσεις 55 Hz |
Συμμόρφωση και πιστοποίηση
▸ ΕΕ: EN 62368-1, RoHS/REACH, VDE 0805 (Γερμανία)
▸ Η.Π.Α.: FCC Μέρος 15Β, UL 60950-1
▸ Αξιοπιστία: θερμικός κύκλος 120 ωρών (-35°C·85°C), δοκιμή πτώσης ISTA 3A
Μηχανικές διαστάσεις
![]()
Πληροφορίες για το προϊόν
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος LCD | 4. 3 | χιλιοστό |
| Τύπος οθόνης | IPS |
- |
| Απόφαση | 480xRGBx272 | Πικέλια |
| Τρόπος εμφάνισης | Συνήθως μαύρο |
- |
| Αριθμός χρωμάτων | 16.7M |
- |
| Κατεύθυνση θέασης | Όλες |
- |
| NTSC | 50% |
- |
| Αντιδιαστολή | 1000 |
- |
| Φωτεινότητα | 1000 | cd/m2 |
| Μέγεθος ενότητας | 67.20 ((H) x105.5 ((V) x2.92 ((D) | χμ |
| Ενεργός χώρος πίνακα | 95.04X53.86 | χμ |
| Πιξέλες | 0.198x0.198 | χμ |
| Διατάξη των pixel | Διάταξη RGB | |
| Βάρος | ΔΕΠ | g |
| Κύκλος ελέγχου οδηγού | ΣΤ7283 |
- |
| Μέγεθος μνήμης RAM του driver IC | Λιγότερη μνήμη RAM | λίγο |
| Πηγή φωτός | 1 6 LED τσιπάκια |
- |
| Διασύνδεση | RGB 24BIT |
- |
|
Θερμοκρασία λειτουργίας |
-30~+80 | °C |
| Θέρμανση αποθήκευσης | -35~+85 | °C |
Προδιαγραφή CTP
| Κατηγορία | Παράμετρος | Προδιαγραφές |
|
Γενικά |
Δομή | Κάλυψη γυαλιού + γυαλί αισθητήρα ITO (G+G) |
| Ενίσχυση των φακών | Χημικά Ενισχυμένα | |
| Σκληρότητα επιφάνειας κάλυψης φακού | ≥6H (Σκληρότητα μολύβδου) | |
| Ποσοστό μετάδοσης του φωτός | ≥ 85% | |
| Θερμοκρασία λειτουργίας | -30°C ~ +80°C, ≤ 90% RH | |
| Θέρμανση αποθήκευσης | -35°C ~ +85°C, ≤ 90% RH | |
|
Ηλεκτρική |
Διασύνδεση | Ι2C |
| Αγγίξτε το IC | FT5446 | |
| Η τάση τροφοδοσίας (VDD) | 2.8V ~ 3.3V | |
| Αντίσταση υποδοχής (SDA/SCL) | Διαμορφώνεται στην κύρια πλακέτα | |
|
Περιβαλλοντική |
Συνθήκες λειτουργίας |
Λειτουργικό σε ομίχλη/επιφανειακά νερά/Glove |
|
Επιφάνεια Ιδιότητες |
Μαύρο επιφάνειας | Διαφανής τύπος |
| Επεξεργασία επιφάνειας | Προσαρμόσιμη | |
| Επικάλυψη LCD-TP | Δικαιούχος δανεισμός AIR, OCA και OCR | |
| Συμμόρφωση | Υλικά Πρότυπα | Συμμόρφωση με το RoHS και απαλλαγή από αλογόντα |
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο |
Λειτουργία |
| 1 | LEDK | Καθοδικός φωτισμός |
| 2 | LED_A | Άνοδος οπίσθιου φωτισμού |
| 3 | Εθνική Τράπεζα | Γη |
| 4 | ΚΑΚ | Αναλογική τροφοδοσία για LCM ((2.8V)) |
| 5-12 | Ρ0-Ρ7 | Διάδρομος δεδομένων |
| 13-20 | Γ0-Γ7 | Διάδρομος δεδομένων |
| 21-28 | Β0-Β7 | Διάδρομος δεδομένων |
| 29 | Εθνική Τράπεζα | Γη |
| 30 | ΚΛΚ | Σημάδι ρολογιού των pixel σε RGB I/F |
| 31 | ΔΙΣΠ | Εμφάνιση |
| 32 | HSYNC | Οριζόντιο συγχρονισμό σήματος σε RGB I/F |
| 33 | VSYNC | Σημείο σε RGB I/F |
| 34 | ΔΕΝ | Σημείο ενεργοποίησης δεδομένων στη λειτουργία RGB I/F DE |
| 35 | Εθνική Κεντρική Αρχή | |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | XR | Πιναλίδας οθόνης αφής |
| 38 | YD | Πιναλίδας οθόνης αφής |
| 39 | XL | Πιναλίδας οθόνης αφής |
| 40 | ΕΥ | Πιναλίδας οθόνης αφής |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα | Σημείωση |
| Ανάλογη τάση τροφοδοσίας | ΔΕΔ | -0.3~+4.6 | V |
- |
| Πεδίο τάσης λογικής εισόδου | Αριθμός οχήματος | -0,3 ~VDDI+0.3 | V |
- |
| Λογικό εύρος τάσης εξόδου | VO | -0,3 ~VDDI+0.3 | V |
- |
Τυπικές συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Πρόσθετη τάση | ΔΕΔ | 3.0 | 3.3 | 3.6 | V |
| Η τάση τροφοδοσίας NVM | Επικεφαλής | 7.4 | 7.5 | 7.6 | V |
| Υψηλή τάση εισόδου | ΧΙΒ | 0.7*VDD |
- |
ΔΕΔ | V |
| Εισαγωγή χαμηλής τάσης | VIL |
ΓΔΔΔ |
- |
0.3*VDD | V |
| Υψηλή τάση εξόδου | VOH | ΒΔΔ-0.4 |
- |
ΔΕΔ | V |
| Έξοδος χαμηλής τάσης | Αερομεταφορές | ΓΔΔΔ |
- |
DGND+0.4 | V |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | ||
|
Παρακολούθηση Περιοχή γωνίας |
Αριστερά | θL |
Επενδύσεις |
80 | 85 |
- |
βαθμός |
|
| Σωστά. | θR | 80 | 85 |
- |
||||
| Πάνω | θT | 80 | 85 |
- |
||||
| Βόλος | θB | 80 | 85 |
- |
||||
|
Χρόνος απόκρισης |
Τόνος+Τόφ |
θ=Ф=0 ̊ |
- |
40 |
ms |
|||
| Αντιδιαστολή |
Επενδύσεις |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
| Φωτεινότητα | Α | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
|
Χρώμα Χρωματικότητα (CIE1931) |
Λευκό |
Wx |
Κανονικό
θ=Ф=0 ̊ |
0.307 |
- |
|||
| Ο Γουάι | 0.33 | |||||||
|
Κόκκινο |
Rx | 0.608 | ||||||
| Ρυ | 0323 | |||||||
|
Πράσινο |
Gx | 0.317 | ||||||
| Γυ | 0.549 | |||||||
|
Μπλε |
Bx | 0.145 | ||||||
| Από | 0.138 | |||||||
| Ομοιομορφία | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% | ||

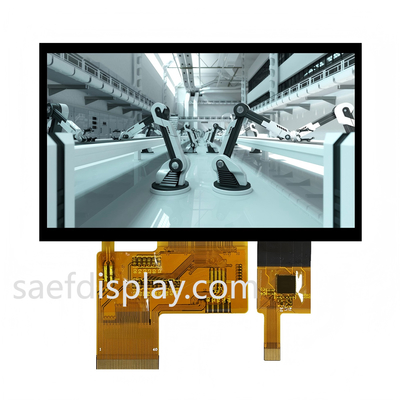

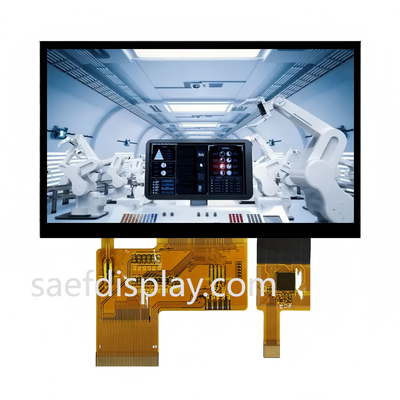

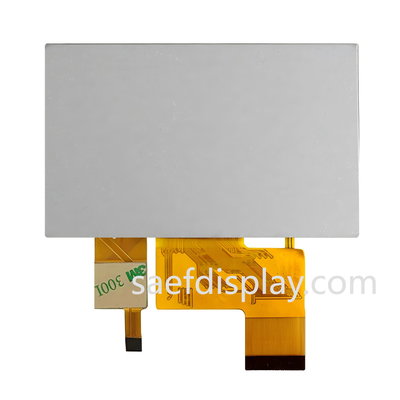

Εικόνα προϊόντος
![]()
![]()
