Λεπτομέρειες:
|
| Προϊόν: | 10,77 ιντσών οθόνη TFT | Εικόνα αφής: | Optioinal |
|---|---|---|---|
| Απόφαση: | 128x160 | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | 8bit |
| Αριθμός πιν: | 20 ΚΑΡΦΙΤΣΕΣ | Σύνδεση: | Συγκόλληση |
| Φωτεινότητα επιφάνειας: | 250 cd/m2 | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μικρή μονάδα TFT LCD,Μονάδα LCD TFT 128x160,Ενότητα 1 |
||
1.77 ιντσών TFT LCD οθόνη MPU 8 bit 128x160Περιγραφή του προϊόντος
Σημείωση:είναι μια λειτουργία πορτρέτου 1,77 ιντσώνΤο μοντέλο TFT LCD με ανάλυση σημείων 128x160. Υποστηρίζει διασύνδεση 8 bit mpu, ευρέως χρησιμοποιείται σε φορητές συσκευές, ιατρικές συσκευές και σε κάποια άλλα μικρά καταναλωτικά ηλεκτρονικά.Η τάση τροφοδοσίας για αναλογικό (Vcc) κυμαίνεται από 2,6V έως 3,3V, τυπική τιμή 2,8V.Αυτή η μονάδα έχει αντιαφαιστική επιφάνεια., κατεύθυνση θέασης στις 12:00, αντιστροφή κλίμακας γκρι στις 6:00.
Σημείωση:Η ενότητα είναι μια μορφή πορτρέτου TFT-LCD και είναι διαθέσιμη επίσης για την επιλογή αντίστασης οθόνης αφής του οποίου το μέρος αριθ.SF-TS177H-8784A-TΟι θερμοκρασίες λειτουργίας κυμαίνονται από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
| Προϊόν: | 1.77 ιντσών οθόνη TFT | Εικόνα αφής: | Προαιρετικό |
|---|---|---|---|
| Ψήφισμα: | 128x160 | Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | Mpu 8 Bit |
| Αριθμός πιν: | 20 πινάκια | Σύνδεση: | Συναρμολόγηση |
| Φωτεινότητα επιφάνειας: | 250 Cd/m2 | Διάρκεια ζωής LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Δείκτης LCD TFT 1,77 ιντσών Dράβδισμα
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED- | Ο | Καθοδικός LED |
| 2 | LED+ | Ο | Άνωση LED |
| 3 | Εθνική Τράπεζα | Εγώ... | Γη |
| 4 | ΔΕΔ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 5 | Εθνική Κεντρική Αρχή | - | Άφησε ανοιχτό |
| 6 | Εθνική Κεντρική Αρχή | - | Άφησε ανοιχτό |
| 7 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 8 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 9 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
| 10 | /WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 11 | /RD | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 12-19 | DB7-DBO | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 20 | Εθνική Τράπεζα | Εγώ... | Γη |
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |

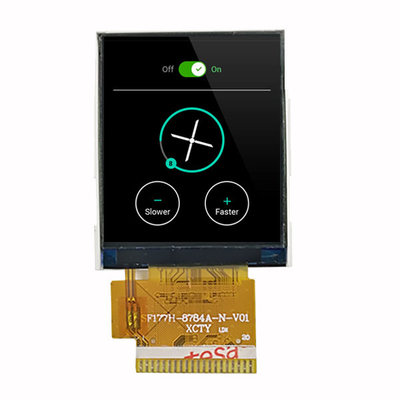

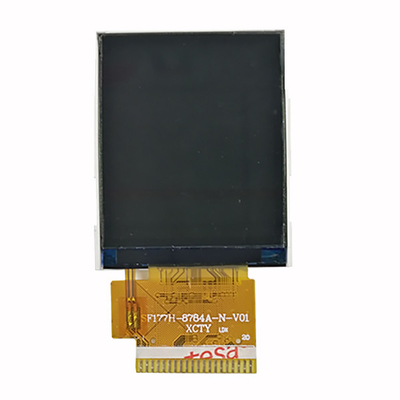

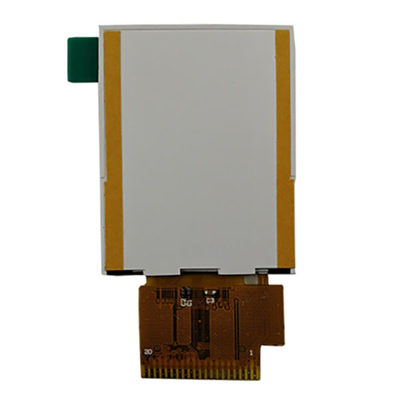

Εικόνα προϊόντος
ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
