Λεπτομέρειες:
|
Προϊόν: | 10,3" TFT LCD | Εικόνα αφής: | Χωρίς |
---|---|---|---|
Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | Προσαρμόσιμη |
Κατεύθυνση θέασης: | IPS Ελεύθερη γωνία θέασης | Διασύνδεση: | Διεπαφή SPI |
Αριθμός πιν: | 12 καρφίτσες | Σύνδεση: | Συμπλέκτης |
Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | 240x240 τετραγωνική επίδειξη LCD,Τετραγωνική LCD επίδειξη 1,3 ίντσας |
1.3 ιντσών TFT LCD 240x240 κουκίδες εισαγωγή προϊόντος
Το SFTO130JY-7167AN είναι μια πλήρως έγχρωμη τετραγωνική οθόνη TFT LCD με διαγώνιο 1,3 ίντσες και ανάλυση 240x240.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του μοντέλου SF-TO130B-8909A-N είναι 21.16x29.22mm και το μέγεθος της ενεργού περιοχής είναι 23.4x23.4mm.
Ο διαχειριστής IC ST7789V είναι ενσωματωμένος στη μονάδα, με εύρος τάσης λογικής τροφοδοσίας από 3,0V έως 3,6V.Μπορεί να λειτουργήσει σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.Το SFTO130JY-7167ANΤο FPC μπορεί να προσαρμοστεί και μπορεί να εξοπλιστεί με πρόσφατα σχεδιασμένη ανθεκτική οθόνη αφής (RTP) ή χωρητική οθόνη αφής.
Ειδικότητα
Άρθρο | Περιεχόμενο |
Μέγεθος LCD | 1.3 ίντσες (διαγώνια) |
Τρόπος εμφάνισης | Συνήθως μαύρο |
Απόφαση | 240 ((H) RGB x 240 ((V) |
Σημεία | 00,0975 (H) x 0,0975 ((V) mm |
Ενεργός χώρος | 23.4 ((H) x 23,4 (V) mm |
Μέγεθος μονάδας | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Χρωματική διάταξη | RGB Βόρεια λωρίδα |
Διασύνδεση | 4 Γραμμή SPI |
Δραστηριότητα IC | ΣΤ7789 |
Φωτεινότητα | 250 (TYP) cd/m2 |
Κατεύθυνση θέασης | Όλη η θέα |
Πίσω φωτισμός | 2 Λευκό LED |
Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
Βάρος | ΔΕΠ |
1.3 ιντσών TFT LCD 240x240 κουκίδες Σχέδιο προϊόντος
Ορισμός πιν
- Όχι, όχι, όχι. | Σύμβολο | Περιγραφή |
1 | Εθνική Τράπεζα | Γη |
2 | LEDK | Καθοδός φώτος πίσω |
3 | LEDA | Άνωδος του φώτος πίσω |
4 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
5 | Εθνική Τράπεζα | Γη |
6 | Εθνική Τράπεζα | Γη |
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
10 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
11 | Επαναφορά | Πίνακα επαναφοράς LCM |
12 | Εθνική Τράπεζα | Γη |
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Φωτεινότητα |
- Δεν ξέρω. |
250 |
- Δεν ξέρω. |
Cd/m2 |

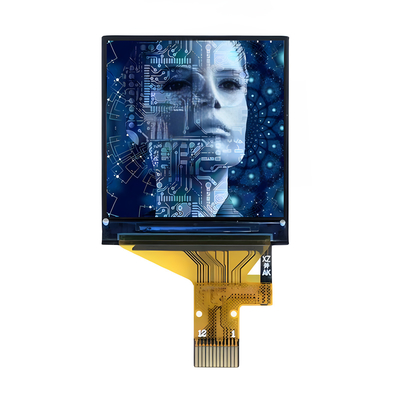

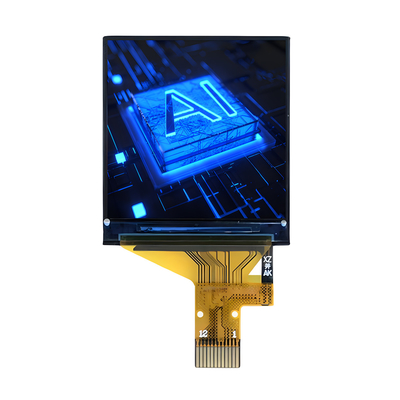

1.3 ιντσών TFT LCD 240x240 κουκίδες Εικόνα προϊόντος
Εγκαταστάσεις εργοστασίου και πιστοποιητικά
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
