Λεπτομέρειες:
|
| Προϊόν: | 2,4 ίντσα TFT | Εικόνα αφής: | Αντίστασης αφής (RTP) |
|---|---|---|---|
| Απόφαση: | 240x320 QVGA | Κάλυψη γυαλιού: | Χωρίς (προσαρμόσιμο) |
| Κατεύθυνση θέασης: | 12 η ώρα. | Διασύνδεση: | MCU/RGB/SPI |
| Αριθμός πιν: | 48 καρφίτσες | Σύνδεση: | Συγκόλληση |
| Φωτεινότητα επιφάνειας: | 350 cd/m2 | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | επίδειξη 240x320 TFT LCD,Επίδειξη 2 |
||
Σχετικά με αυτό το αντικείμενο SF-TC240H-8944B-T
Παρουσιάζουμε την οθόνη LCD TFT 2,4 ιντσών με ανάλυση 240x320 QVGA, σχεδιασμένη για να παρέχει μια ζωντανή οπτική εμπειρία σε ένα συμπαγές συντελεστή φόρμας.προσφέροντας ευέλικτες επιλογές συνδεσιμότητας για διάφορους μικροελεγκτές και συστήματα.
Βασικά χαρακτηριστικά:
Εφαρμογές:
Απολαύστε την ευκολία και τη χρησιμότητα της οθόνης TFT LCD 2,4 ιντσών 240x320 QVGA με ανθεκτική οθόνη αφής,και να πάρει τα έργα σας στο επόμενο επίπεδο με οπτικά ελκυστικό και λειτουργικό σχεδιασμόΕίτε αναπτύσσετε ένα πρωτότυπο είτε ένα εμπορικό προϊόν, αυτή η οθόνη προσφέρει τις επιδόσεις και την αξιοπιστία που χρειάζεστε.
Χαρακτηριστικά
| Προϊόν: | 2.4 ίντσες TFT | Εικόνα αφής: | Ανθεκτικός πίνακας αφής (RTP) |
|---|---|---|---|
| Ψήφισμα: | 240x320 QVGA | Κάλυψη γυαλιού | Χωρίς (προσαρμόσιμο) |
| Κατεύθυνση θέασης: | 12 η ώρα. | Διασύνδεση: | MCU/RGB |
| Αριθμός πιν: | 48 καρφίτσες | Σύνδεση: | Σύνδεση τύπου FPC |
| Φωτεινότητα επιφάνειας: | 250 Cd/m2 | Διάρκεια ζωής LED: | 40,000 ώρες |
Γενικά ερωτήματα:
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Χρειάζεται 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας. Μετά την έγκριση δείγματος, η μαζική παραγωγή θα ακολουθήσει τα εγκεκριμένα δείγματα.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
Εξωτερική διάσταση
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 2 | XL | Εγώ... | Πιν του πίνακα αφής |
| 3 | YD | Εγώ... | Πιν του πίνακα αφής |
| 4 | XR | Εγώ... | Πιν του πίνακα αφής |
| 5 | Εθνική Τράπεζα | Εγώ... | Γη |
| 6 | ΚΑΠ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 7 | ΔΕΔ3 | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Τετάρτη |
| 8 | Δελτίο ΕΚΑΧ | - | Άνοιξε |
| 9 | BC_CTRL(NC) | - | Άνοιξε |
| 10 | BC ((NC) | - | Άνοιξε |
|
11 |
ΤΕ |
Ο |
Πινάκια έκδοσης για την συγχρονισμό της MPU με το γράψιμο σε καρέ,Όταν αυτή η καρφίτσα δεν είναι ενεργοποιημένη, αυτή η καρφίτσαείναιχαμηλά. |
| 12-29 | DB17-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 30 | ΣΔΑ | Εισαγωγή/Εξόδου | Σειριακό σήμα εισόδου |
| 31 | ΔΟΤΛΚ | Εγώ... | Σημάδι ρολογιού σημείων για λειτουργία διεπαφής RGB |
| 32 | ΕΝΑΒΟΛΗ | Εγώ... | Σήμα ενεργοποίησης δεδομένων για λειτουργία RGB διεπαφής |
| 33 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού γραμμής |
| 34 | VSYNC | Εγώ... | Σημείο κάθετου συγχρονισμού πλαισίου |
| 35 | RDX | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 36 | WRX | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 37 | DCX | Εγώ... | Εγγραφή σήματος επιλογής |
| 38 | CSX | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 39 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 40 | Δελτίο ΕΕ |
Εγώ... |
Παρακαλώ ανατρέξτε στην τέταρτη σελίδα, Επιλέξτε τη λειτουργία διεπαφής MCU |
| 41 | Δελτίο ΕΕ | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Εγώ... | Άνωση LED |
| 45 | LED_K1 | Εγώ... | Καθοδικός LED |
| 46 | LED_K2 | Εγώ... | Καθοδικός LED |
| 47 | LED_K3 | Εγώ... | Καθοδικός LED |
| 48 | LED_K4 | Εγώ... | Καθοδικός LED |
Χαρακτηριστικά του φωτισμού LED
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=80mA |
| Τρόπος τροφοδοσίας | Αν | - | 80 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - |
| Φωτεινή ένταση για LCM |
- |
- | 350 | - | Cd/m2 | Αν=80mA |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=80 mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||

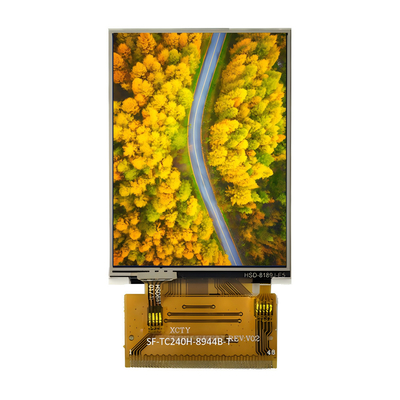

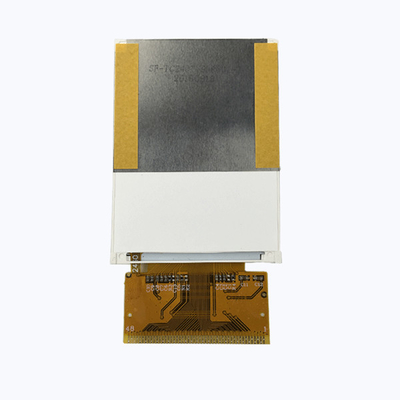

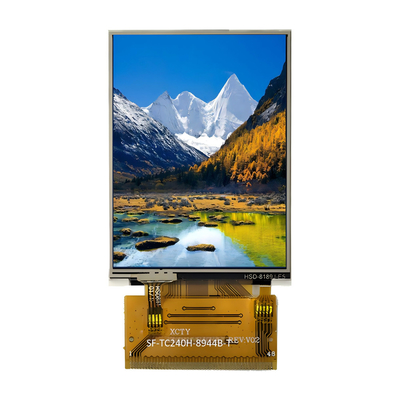

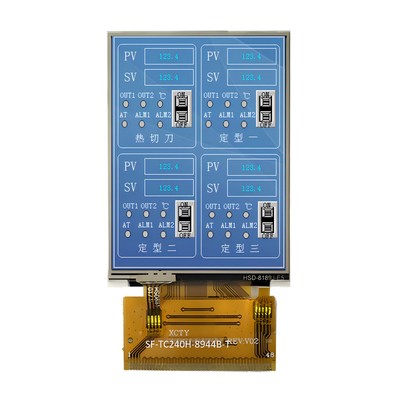

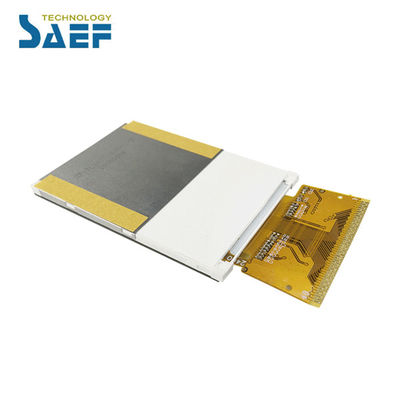

Εικόνα προϊόντος
