Λεπτομέρειες:
|
| προϊόν: | LCD TFT 3,5 ιντσών με CTP | Μέγεθος οθόνης: | 3,5 ίντσες (διαγώνιος) |
|---|---|---|---|
| ψήφισμα: | 320 (RGB) x 480 pixel (HVGA) | Λάμψη: | 300 cd/m² (Τυπικό) |
| Διασύνδεση: | MCU Parallel (8/16-bit) & SPI (3/4-wire) | Οθόνη αφής: | Projected Capacitive (PCAP), 5-Point Touch |
| διακομιστής οδήγησης οθόνης: | ILI9488 | Επικεφαλής ελέγχου αφής: | FT6336U |
| Λειτουργική θερμοκρασία.: | -20 ° C έως +70 ° C | Κατεύθυνση προβολής: | 12 η ώρα |
| Αναλογία αντίθεσης: | 500:1 (Τυπικό) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3,5 ιντσών LCD TFT,LCD TFT με οθόνη αφής PCAP |
||

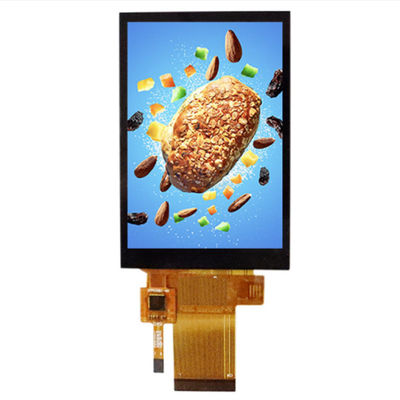

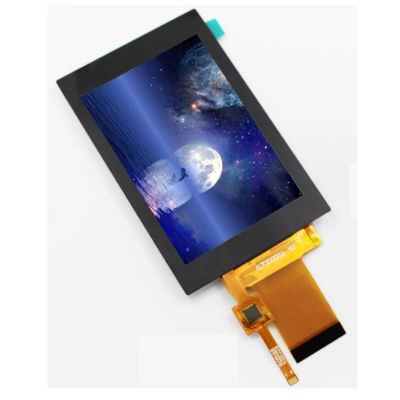

SFTO350PY-7118ACT: Μια πλούσια σε χαρακτηριστικά μονάδα TFT LCD 3,5 ιντσών με ενσωματωμένο PCAP Touch για διαδραστικά ενσωματωμένα συστήματα
Η Saef Technology Limited παρουσιάζει το SFTO350PY-7118ACT, μια ευέλικτη και ανταποκρινόμενη μονάδα TFT LCD 3,5 ιντσών που συνδυάζει μια ευκρινή οθόνη HVGA (320x480) με ένα ανθεκτικό Projected Capacitive (PCAP) touchscreen. Με οδηγό το ILI9488 controller οθόνης και το FT6336U touch IC, αυτή η μονάδα προσφέρει απαράμιλλη ευελιξία διεπαφής με υποστήριξη τόσο για παράλληλη MCU (σειρά 8080) και SPI επικοινωνία. Σχεδιασμένο για αξιοπιστία σε όλο το εύρος βιομηχανικής θερμοκρασίας (-20°C έως +70°C) και με φωτεινότητα 300 nit, είναι η ιδανική ενσωματωμένη λύση για μηχανικούς στις ΗΠΑ και την Ευρώπη που αναπτύσσουν HMIs επόμενης γενιάς, φορητές ιατρικές συσκευές, έξυπνα τερματικά λιανικής και πίνακες ελέγχου IoT όπου η διαισθητική αλληλεπίδραση αφής είναι κρίσιμη.
Σχεδιασμένο για την αντιμετώπιση συγκεκριμένων σχεδιαστικών εμποδίων σε διαδραστικές εφαρμογές:
Ευελιξία διπλής διεπαφής για βέλτιστη συμβατότητα κεντρικού υπολογιστή: Το ξεχωριστό χαρακτηριστικό αυτής της μονάδας είναι η διαμορφώσιμη διεπαφή κεντρικού υπολογιστή. Οι μηχανικοί μπορούν να επιλέξουν τη βέλτιστη σύνδεση για το σύστημά τους: μια υψηλής ταχύτητας παράλληλη διεπαφή MCU 16 bit για πολύπλοκα γραφικά περιβάλλοντα χρήστη (GUIs) που οδηγούνται από επεξεργαστές εφαρμογών ή μια διεπαφή SPI που εξοικονομεί ακίδες για απλούστερους μικροελεγκτές (MCUs) όπου τα GPIOs είναι σε υψηλή ζήτηση. Αυτό εξαλείφει την ανάγκη για εξωτερικούς μετατοπιστές επιπέδου ή τσιπ γέφυρας, απλοποιώντας το BOM και τη διάταξη PCB.
Εμπειρία αφής Premium με αξιόπιστη τεχνολογία PCAP: Το ενσωματωμένο PCAP touchscreen (FT6336U) υποστηρίζει χειρονομίες πολλαπλής αφής, προσφέρει εξαιρετική διαύγεια με άμεση συγκόλληση γυαλιού και παρέχει ένα σύγχρονο, ανθεκτικό περιβάλλον εργασίας χρήστη ανθεκτικό σε επιφανειακούς ρύπους. Το ξεχωριστό touch FPC με ειδική διεπαφή I²C (CTP_SDA/SCL) και ακίδα διακοπής απλοποιεί την ενσωμάτωση λογισμικού και επιτρέπει την ανίχνευση αφής χαμηλής ισχύος.
Ανώτερη οπτική απόδοση για αναγνωσιμότητα: Με μια ισορροπημένη φωτεινότητα 300 nit και αναλογία αντίθεσης 500:1, η οθόνη εξασφαλίζει καθαρή ορατότητα στα περισσότερα εσωτερικά και ελεγχόμενα περιβάλλοντα φωτισμού. Η κατεύθυνση θέασης 12 η ώρα είναι βελτιστοποιημένη για τον πιο κοινό κάθετο προσανατολισμό τοποθέτησης σε φορητές και επιτοίχιες συσκευές.
Στιβαρός σχεδιασμός για απαιτητικές περιπτώσεις χρήσης: Η μονάδα είναι κατασκευασμένη για να διαρκεί, υποβάλλοντας μια πλήρη σειρά δοκιμών περιβαλλοντικής αξιοπιστίας (θερμική ποδηλασία, δόνηση, ESD). Το σύστημα οπίσθιου φωτισμού LED έχει βαθμολογία για τυπική διάρκεια ζωής 40.000 ώρες, εξασφαλίζοντας μακροπρόθεσμη απόδοση σε εμπορικές και βιομηχανικές εφαρμογές.
Βελτιωμένη αρχιτεκτονική ισχύος: Ξεχωριστές ακίδες τροφοδοσίας για ψηφιακή λογική (IOVCC: 1.8V) και αναλογική οθόνης (VCC: 2.8V) επιτρέπουν ακριβή ακολουθία και διαχείριση ισχύος, βοηθώντας στη συνολική βελτιστοποίηση και σταθερότητα του συστήματος.
Ιδανικό για τη δημιουργία ελκυστικών περιβαλλόντων χρήστη σε:
Βιομηχανικές διεπαφές ανθρώπου-μηχανής (HMIs): Για πίνακες ελέγχου, διεπαφές εξοπλισμού εργοστασίων και σταθμούς δοκιμών που απαιτούν μια ανταποκρινόμενη, συμβατή με γάντια (με λειτουργία παχέων γαντιών) οθόνη αφής και σαφή σχόλια οθόνης.
Φορητές ιατρικές και διαγνωστικές συσκευές: Κατάλληλο για φορητές οθόνες, τερματικά εισαγωγής δεδομένων ασθενών και φορητούς σαρωτές όπου μια λεία, καθαριζόμενη γυάλινη επιφάνεια και αξιόπιστη αφή είναι απαραίτητες.
Έξυπνο σπίτι και αυτοματισμός κτιρίων: Ιδανικό για προηγμένα χειριστήρια θερμοστάτη, πίνακες συστημάτων ασφαλείας και διεπαφές συσκευών που απαιτούν μια διαισθητική και σύγχρονη εμπειρία χρήστη.
Λιανική και φιλοξενία: Για συστήματα σημείων πώλησης (POS), περίπτερα αυτοεξυπηρέτησης και τερματικά παραγγελιών όπου η ταχύτητα και η δέσμευση των χρηστών είναι το κλειδί.
Saef Technology: Ο συνεργάτης σας για προσαρμοσμένες διαδραστικές λύσεις
Πέρα από τις τυπικές διαμορφώσεις: Ενώ αυτό το μοντέλο διαθέτει ενσωματωμένο PCAP, καταλαβαίνουμε ότι τα έργα έχουν μοναδικές ανάγκες. Απαιτείτε διαφορετική τεχνολογία αφής (Resistive/RTP), μια μη αγγιζόμενη έκδοση, προσαρμοσμένο μήκος FPC ή έναν συγκεκριμένο σύνδεσμο; Προσφέρουμε ολοκληρωμένες υπηρεσίες προσαρμογής με χαμηλά MOQs για να προσαρμόσουμε αυτήν την αποδεδειγμένη πλατφόρμα 3,5 ιντσών στις ακριβείς μηχανικές, ηλεκτρικές και λειτουργικές σας απαιτήσεις.
Ενδυνάμωση της διαδικασίας ανάπτυξής σας: Παρέχουμε πλήρη υποστήριξη σχεδιασμού: λεπτομερείς πίνακες εκχώρησης ακίδων, διαγράμματα χρονισμού διεπαφής, οδηγίες ακολουθίας ενεργοποίησης και κώδικα αρχικοποίησης τόσο για την οθόνη όσο και για τον ελεγκτή αφής. Αυτό μειώνει τον κίνδυνο ενσωμάτωσής σας και επιταχύνει την κυκλοφορία στην αγορά.
Ποιότητα και συμμόρφωση για παγκόσμια ανάπτυξη: Κατασκευασμένο σύμφωνα με ένα ISO9001:2015 πιστοποιημένο σύστημα διαχείρισης ποιότητας, η μονάδα έχει σχεδιαστεί για να πληροί τις οδηγίες περιβάλλοντος EU RoHS και REACH. Αυτό διασφαλίζει τη συμμόρφωση για προϊόντα που προορίζονται για τις ευρωπαϊκές και βορειοαμερικανικές αγορές, απλοποιώντας τη διαδικασία πιστοποίησής σας.
Τεχνική διασφάλιση και επόμενα βήματα για μηχανικούς
Χτισμένο σε ένα ίδρυμα αξιοπιστίας: Κάθε μονάδα υποβάλλεται σε έλεγχο AQL ανά MIL-STD-105E, εξασφαλίζοντας σταθερή ποιότητα και απόδοση για μαζική παραγωγή.
Σχεδιασμένο για σίγουρη ενσωμάτωση: Παρέχουμε τα ακριβή μηχανικά σχέδια (2D/3D) και τις ηλεκτρικές προδιαγραφές που απαιτούνται για μια απρόσκοπτη εφαρμογή στο σχεδιασμό του προϊόντος σας.
Ζητήστε μια τεχνική αξιολόγηση: Προσκαλούμε μηχανικούς ενσωματωμένων συστημάτων, διαχειριστές προϊόντων και ειδικούς προμηθειών να αξιολογήσουν το SFTO350PY-7118ACT. Επικοινωνήστε με την τεχνική ομάδα πωλήσεων για να ζητήσετε δείγματα, να συζητήσετε τις συγκεκριμένες ανάγκες της εφαρμογής σας ή να εξερευνήσετε επιλογές προσαρμογής για το επερχόμενο έργο σας. Συνεργαστείτε με την Saef για να αξιοποιήσετε μια λύση οθόνης που συνδυάζει προηγμένα χαρακτηριστικά, αποδεδειγμένη αξιοπιστία και την ευελιξία να ταιριάζει απόλυτα με το όραμά σας.
Μηχανικές διαστάσεις
![]()
Ορισμός διεπαφής PIN
| Αριθμός ακίδας | Σύμβολο | Λειτουργία |
| 1 | XL | Αγγίξτε την αριστερή γραμμή |
| 2 | YU | Αγγίξτε το άνω κύκλωμα |
| 3 | XR | Αγγίξτε τη δεξιά γραμμή |
| 4 | YD | Αγγίξτε την κάτω γραμμή |
| 5 | GND | Γείωση |
| 6 | IOVCC | Τροφοδοσία 1.8V |
| 7 | VCC | Τροφοδοσία 2.8V |
| 8 | FMARK | Σήμα συγχρονισμού πλαισίου |
| 9 | CS | Ακίδα επιλογής τσιπ (ενεργή χαμηλή) |
| 10 | RS | Ακίδα επιλογής δεδομένων/εντολών οθόνης παράλληλα |
| 11 | WR/SPI_SCL | Ενεργοποίηση εγγραφής στη παράλληλη διεπαφή MCU 8080 / ακίδα SCL ως σειριακό ρολόι |
| 12 | RD | Ενεργοποίηση ανάγνωσης στη παράλληλη διεπαφή MCU 8080. |
| 13 | SPI_SDA | Σειριακή είσοδος/έξοδος δεδομένων αμφίδρομη ακίδα |
| 14 | SPI_SDO | Σειριακή έξοδος δεδομένων |
| 15 | RESET | Εξωτερική είσοδος επαναφοράς. |
| 16 | GND | Γείωση |
| 17-32 | DB0-DB15 | Δίαυλος δεδομένων παράλληλης διεπαφής MCU. |
| 33 | LEDA | Οπίσθιος φωτισμός LED (άνοδος) |
| 34-36 | LEDK | Οπίσθιος φωτισμός LED (κάθοδος) |
| 37 | GND | Γείωση |
| 38 | IM0 | Επιλέξτε τη λειτουργία διεπαφής |
| 39 | IM1 | Επιλέξτε τη λειτουργία διεπαφής |
| ms | IM2 | Επιλέξτε τη λειτουργία διεπαφής |
Χαρακτηριστικά DC
| Στοιχείο | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
| Τάση αναλογικής τροφοδοσίας | VDD | 2.4 | 2.8 | 3.3 | V |
| Τάση ψηφιακής τροφοδοσίας | VDDI | 1.65 | 1.8 | 3.3 | |
| Τάση σήματος εισόδου | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Χαρακτηριστικά οπίσθιου φωτισμού LED
| Στοιχείο | Σύμβολο | Ελάχ | Τυπ | Μέγ | Μονάδα |
| Ρεύμα LED | IL | - | -- | 120 | mA |
| Τάση LED | VL | - | 2.8 | 3.2 | V |
| Διάρκεια ζωής LED | Hr | 30000 | 40000 | - | Ώρα |
Οπτικά χαρακτηριστικά
| Στοιχείο | Σύμβολο | Συνθήκη | Ελάχ | Τύπος | Μέγ | Μονάδα | |
| Λευκή φωτεινότητα (Κέντρο) | Lv |
Θ=0 Κανονικό Γωνία θέασης IBL= 120mA -- |
% | -- | % | Χρόνος απόκρισης | |
| Tr+Tf | -- | % | 40 | ms | Αναλογία αντίθεσης | ||
| CR | -- | % | -- | % | % | ||
|
Χρωματικότητα (CIE1931)λευκό |
Wx | 0.292 | 0.307 | 0.322 | Wy | ||
| 0.312 | 0.327 | 0.342 | Γωνία θέασης | ||||
|
Hor |
ΘL |
CR≥10 |
-- |
% | -- | % | |
| -- | % | -- | % | ||||
|
ΘU |
-- | % | -- | % | |||
| -- | % | -- | % | ||||
| Avg | Θ=0 | 57 | 90 | -- | % | Κατεύθυνση βέλτιστης προβολής | |
| NTSC | Θ=0 | 57 | 60 | -- | % | Κατεύθυνση βέλτιστης προβολής | |
| 12 Η ΩΡΑ | |||||||
