Λεπτομέρειες:
|
| Προϊόν: | Δείκτης TFT LCD 3,5" | Απόφαση: | 320x480 σημεία |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ILI9488 ή ισοδύναμο | Εικόνα αφής: | με αντίσταση αφής προαιρετική |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | 12 η ώρα. |
| Σχεδιασμός Dim.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Ενεργός χώρος: | 480,96 x 73,44 mm |
| Διασύνδεση: | MCU 16 bit (προσαρμόσιμη) | Σύνδεση: | Συναρμολόγηση (μπορεί να προσαρμοστεί) |
| Αριθμός πιν: | 44 καρφίτσες (μπορούν να προσαρμοστούν) | Φωτεινότητα επιφάνειας: | 200 cd/m2 (νίτσες) |
| Πρόσθετη τάση: | 3.2 Β | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | επίδειξη 16Bits TFT LCD,Επίδειξη πορτρέτου TFT LCD,Backlight TFT 320x480 οδηγήσεων |
||
TFT LCD οθόνη 3,5 ιντσών 320x480 πορτρέτο TN Τύπος ILI9488 MCU 16 Bits 3.2V λευκό φως LED
3.5" TFT 320x480, TFT LCD 3,5 ιντσών Περιγραφή
Η μονάδα TFT LCD SF-TC350H-9934A-N είναι διαγώνιας διαστάσεως 3,5 ιντσών HVGA με πορτρέτο λειτουργία 320x480 πλήρους χρωματικής οθόνης, η SF-TC350H-9934A-N έχει άλλη έκδοση που είναι με ανθεκτική οθόνη αφής,αριθμός μοντέλου: SF-TC350H-9934A-T, και μπορεί να σχεδιαστεί με PCAP του οποίου ο αριθμός τμήματος είναι SF-TC350H-9934A-CT. Αυτή η μονάδα υποστηρίζει MCU 16-bit Interface. Το μοντέλο SF-TC350H-9934A-N έχει διάσταση μονάδας 55,26 ((W) x 84.69(L) x 2.1 Τ) mm και μέγεθος ενεργού χώρου 48,96 x 73,44 mm.
Το SF-TC350H-9496G-T είναι ενσωματωμένο με τον ελεγκτή ILI9488 στην ενότητα και η τάση τροφοδοσίας λογικής κυμαίνεται από 2,6V έως 3,4V. τυπική τιμή είναι 3,2V.
Η φωτεινότητα της επιφάνειας είναι 200 cd/m2 (Nits). Εάν θέλετε να τη χρησιμοποιήσετε ως λειτουργία πορτρέτου ή να ρυθμίσετε τη φωτεινότητα, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.η φωτεινότητα της επιφάνειας μπορεί να επιτευχθεί σε 1000 cd/m2 (nits)Το μοντέλο έχει χρησιμοποιηθεί ευρέωςΠιο συγκεκριμένα, η τεχνολογία αυτή μπορεί να χρησιμοποιηθεί σε συστήματα ενσωμάτωσης, αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανικές συσκευές, εξοπλισμό ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
| Προϊόν: | Δείκτης TFT LCD 3,5" | Ψήφισμα: | 320x480 κουκίδες |
|---|---|---|---|
| Διοικητικός παράγοντας | ILI9488 Ή ισοδύναμο | Εικόνα αφής: | Με αντισταθμιστικό άγγιγμα προαιρετικό |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | 12 η ώρα. |
| Σχεδιασμός Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Ενεργός χώρος: | 480,96 X 73,44 χιλιοστά |
| Διασύνδεση: | MCU 16 bit (προσαρμόσιμη) | Σύνδεση: |
Συναρμολόγηση (Μπορεί να προσαρμοστεί) |
| Αριθμός πιν: | 44 καρφίτσες (μπορούν να προσαρμοστούν) | Φωτεινότητα επιφάνειας: | 200 Cd/m2 (νίτσες) |
| Δυναμική τάση τροφοδοσίας: | 3.2 V | Τύπος φωτισμού πίσω: | Λευκό LED |
| Διάρκεια ζωής LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ορισμός πιν
Πιν 1, LED Α, LED Ανόδα.
Πιν 2, LED6K, LED Καθοδική.
Πιν 3, LED5K, LED Καθοδική.
Πιν 4, LED4K, LED Καθοδική.
Πιν 5, LED3K, LED Καθοδική.
Πιν 6, LED2K, LED Καθοδική.
Πιν 7, LED1K, LED Καθοδική.
Πιν 8, GND, εδάφους.
Πιν 9, LED7K, ανοίξτε.
Πιν10, VCI, τροφοδοσία ενέργειας 2.8V τάση.
Πιν 11, IOVCC, τροφοδοσία 2.8V/1.8V τάση.
Πιν12, /CS, Πιν εισόδου για σήμα επιλογής τσιπ.
Πιν13, /WR, γράψτε πιν εισόδου σήματος.
Πιν14, RS, εγγράψτε σήμα επιλογής.
Πιν15, RD, διαβάστε το σήμα του στροβοσκοπίου.
Πιν16, /RESET, σήμα εισόδου LCM Reset
Πιν17, NC, ανοίξτε.
Πιν18, NC, ανοίξτε.
Πιν19~Πιν34, D15-D0, Εμφάνιση δεδομένων I/O
Πιν35, IM0/NC, ανοίξτε.
Πιν36, IM1/NC, ανοίξτε.
Pin37, FMARK, Tearing effect πιν για να συγχρονίσει το MCU με το γράψιμο σφραγίδας, ενεργοποιημένο από την εντολή S / W.
Πιν38, LED8K, ανοίξτε.
Pin39, GND, εδάφους
Πιν40, XL(NC), ανοίξτε.
Πιν41, YD(NC), ανοίξτε.
Πιν42, XR(NC), ανοίξτε.
Πιν43, YU(NC), ανοίξτε.
Pin44, GND, εδάφους
3.5" TFT 320x480, TFT LCD 3,5 ιντσών

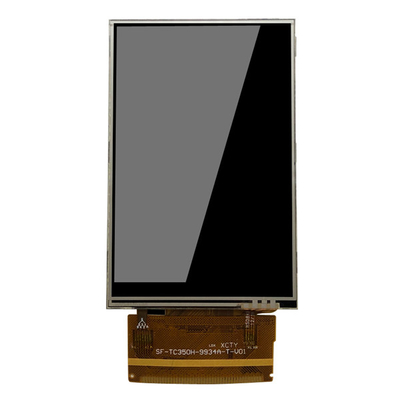

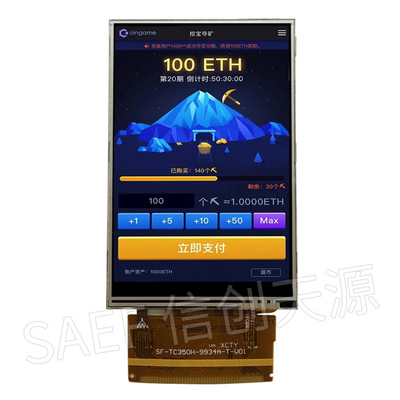

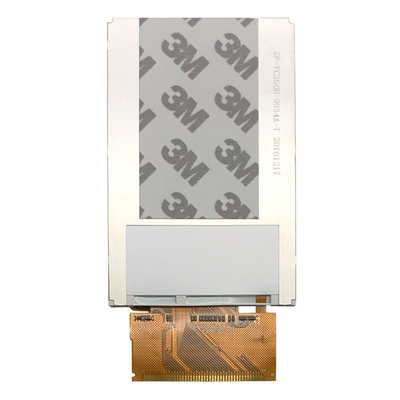

3.5" TFT 320x480, TFT LCD 3,5 ιντσών Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5 ιντσών tft lcd, tft lcd 3.5, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 " tft οθόνη,3,5 ιντσών οθόνη LCD, HVGA TFT, 3,5 ιντσών HVGA, 3,5 ιντσών 320x480, ILI9488 TFT.
