Λεπτομέρειες:
|
| Προϊόν: | IPS TFT LCD 3,97" | Απόφαση: | 480x800 κουκκίδες |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | NT1αποκατάσταση | Σχεδιασμός Dim.: | 57.14 x 96,85 x 1,95 mm |
| Εικόνα αφής: | Χωρίς | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης (IPS) | Διασύνδεση: | Διεπαφή MIPI |
| Σύνδεση: | Τύπος συνδέσμου | Αριθμός πιν: | 24 καρφίτσες |
| Φωτεινότητα επιφάνειας: | 420 cd/m2 ((νίτσες) | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | ΠΡΟΣΙΤΌΤΗΤΑ επίδειξης 3,97 ίντσας TFT LCD,Επίδειξη RoHS 480x800 TFT LCD |
||
4 ιντσών TFT DSI MIPI 480x800 IPS Μοντέλο οθόνης LCD NT35512SH 2.8V
3.97 ιντσών 480x800 TFT LCD Περιγραφή
Η μονάδα TFT LCD SF-TC397B-8275A-N είναι μια διάγωνη μεγέθους 3,97 ιντσών με πορτρέτο 480x800 πλήρους χρωματικής οθόνης.Το μοντέλο SF-TC397B-8275A-N έχει διάσταση μονάδας 57.14 x 96.85 x 1.95 mm και μέγεθος ενεργού χώρου 51.84 x 86.4 mm. Το μοντέλο έχει χρησιμοποιηθεί ευρέωςΠιο συγκεκριμένα, η τεχνολογία αυτή μπορεί να χρησιμοποιηθεί σε συστήματα ενσωμάτωσης, αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανικές συσκευές, εξοπλισμό ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
| Προϊόν: | IPS TFT LCD 3,97" | Ψήφισμα: | 480x800 σημεία |
|---|---|---|---|
| Διοικητικός παράγοντας | NT1εξοπλισμός NT1εξοπλισμός | Σχεδιασμός Dim.: | 57.14 × 96,85 × 1,95 χιλιοστά |
| Εικόνα αφής: | Χωρίς | Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης (IPS) | Διασύνδεση: | Διασύνδεση MIPI |
| Σύνδεση: | Τύπος συνδέσμου | Αριθμός πιν: | 24 καρφίτσες |
| Φωτεινότητα επιφάνειας: | 420 Cd/m2 (νίτσες) | Τύπος φωτισμού πίσω: | Λευκό LED |
| Διάρκεια ζωής LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ορισμός πιν
Πιν1, MIPI_TCN, σήματα ρολογιού DSI-CLK.
Πιν2, MIPI_TCP, MIPI_TCP.
Σημαντικό 3, GND, Γη.
Πιν4, MIPI_TDN0, σήματα δεδομένων DSI-D0.
Πίνακας 5, σήματα δεδομένων MIPI_TDP0, DSI-D0+
Σημαντικό 6, GND, Γη.
Πιν7, MIPI_TDP1, σήματα δεδομένων DSI-D1+.
Πίνακα 8, σήματα δεδομένων MIPI_TDN1, DSI-D1.
Πιν 9, GND, στο έδαφος.
Πιν10, NC
Πιν11, NC
Πίνα 12, GND, στο έδαφος.
Πιν13, NC
Πιν14, NC
Πιν15, GND, στο έδαφος.
Πιν16, VDD18_PMU, τροφοδοσία 1.8V-2.8V
Pin17, NC
Πιν18, LRSTB,Εισαγωγή επαναφοράς LCM
Pin19, NC
Πιν 20, LPTE,Έκδοση φαινομένου σχίσματος
Πιν21, VDD28_PMU, τροφοδοσία 2.8V.
Pin22, GND, Γη
Pin23, VLED_P, LED άνοδος.
Πιν24, VLED_N, Καθοδός LED
4 ιντσών 480x800 TFT LCD σχέδιο

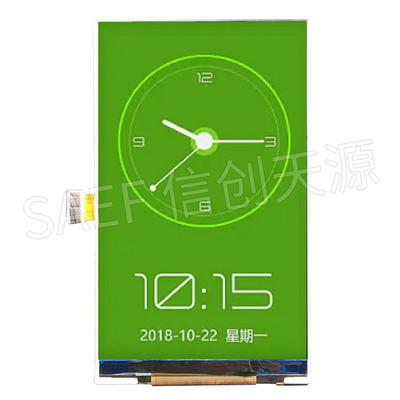

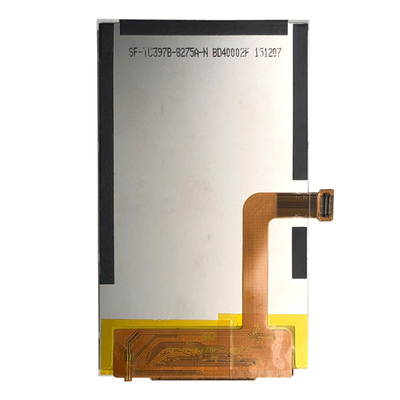

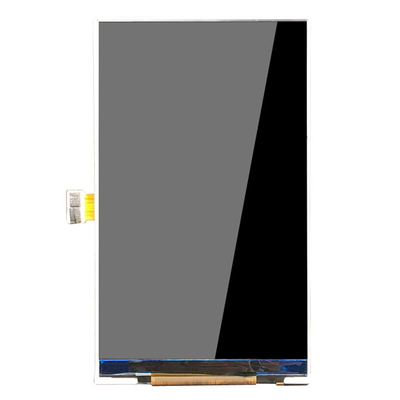

4 ιντσών 480x800 TFT LCD πραγματική εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: tft 3.97", 3.97 tft lcd, 3.97" tft lcd, 3.97 ιντσών tft lcd, tft lcd 3.97, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη, 3,97 " tft οθόνη,Εικόνα 3.97", 3,97 ιντσών οθόνη LCD, WVGA TFT, 3,97 ιντσών WVGA, 3,97 ιντσών 480x800, NT35512 TFT.
