Λεπτομέρειες:
|
| Προϊόν: | 2.0» οθόνη ίντσας TFT LCD | Ψήφισμα: | Σημεία QVGA 240x320 |
|---|---|---|---|
| Ολοκληρωμένο κύκλωμα οδηγών: | ST7789V ολοκληρωμένο κύκλωμα ή αντίτιμο | Οθόνη αφής: | Χωρίς οθόνη αφής (εξατομικεύσιμη) |
| Διάσταση γυαλιού κάλυψης: | εξατομικεύσιμος | Κατεύθυνση εξέτασης: | 12 η ώρα |
| Περίληψη αμυδρή.: | 38.5 (W) Χ 52,05 (L) Χ 2,95 (Τ) χιλ. | Ενεργός περιοχή: | 30.60 X 40,80 χιλ. |
| Διεπαφή: | MCU/SPI/RGB (εξατομικεύσιμος) | Σύνδεση: | Τύπος συνδετήρων FPC |
| Αριθμός καρφιτσών: | 51 καρφίτσες (εξατομικεύσιμες) | Φωτεινότητα επιφάνειας: | 250 cd/m2 (ψείρες) |
| Λειτουργούσα τάση: | 2.8 Β | Τύπος Backlight: | Άσπρες οδηγήσεις |
| Οδηγημένη διάρκεια ζωής: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | επίδειξη 240x320 TFT LCD,Επίδειξη QVGA TFT LCD,Επίδειξη 240x320 ST7789V QVGA TFT |
||
Οθόνη 2,0» τύπος TFT TFT LCD ίντσας QVGA 240x320 TN με το ολοκληρωμένο κύκλωμα TFT LCD ST7789V
2.0» TFT 240x320, TFT LCD περιγραφή 2,0 ίντσας
Η ενότητα sf-tc200l-8939a-ν TFT LCD είναι 2,0» μετρά τη διαγώνια μεγέθους πορτρέτου επίδειξη χρώματος τρόπου QVGA 240x320 πλήρη, διεπαφή υποστηρίξεων MCU/SPI/RGB ενότητας sf-tc200l-8939a-ν σε ίντσες LCD. Η διεπαφή είναι εξατομικεύσιμη. Sf-tc200l-8939a-ν το πρότυπο έχει τη διάσταση ενότητας 38,5 (W) Χ 52,05 (L) Χ 2,95 (Τ) χιλ. και ενεργό μέγεθος περιοχής 30,60 X 40,80 χιλ.
Το sf-tc200l-8939a-ν είναι ενσωματωμένο με σε ST7789V ή τον ισοδύναμο ελεγκτή ολοκληρωμένου κυκλώματος οδηγών στην ενότητα, και οι σειρές τάσης ανεφοδιασμού λογικής της από 2.6V στη χαρακτηριστική αξία 3.3V είναι 2.8V. Η φωτεινότητα επιφάνειας είναι 250 cd/m2 (ψείρες). Αυτό το πρότυπο έχει λειτουργούντα temp -20 έως σε 70 βαθμό, και temp αποθήκευσης -30 έως σε 80 βαθμό.
Το πρότυπο έχει χρησιμοποιηθεί ευρέως στις φορητές συσκευές, POS τερματικό, αναγνώστης μετρητών, ενσωματωμένα συστήματα, εγχώρια αυτοματοποίηση, ΠΣΤ, ιατρικός εξοπλισμός, βιομηχανική συσκευή, εξοπλισμός ασφάλειας που απαιτεί την επίδειξη TFT μέσα υψηλή - ποιότητα και ζωηρόχρωμη εικόνα.
| Προϊόν: | 2.0» οθόνη ίντσας TFT LCD | Ψήφισμα: | Σημεία QVGA 240x320 |
|---|---|---|---|
| Ολοκληρωμένο κύκλωμα οδηγών: | ST7789V ολοκληρωμένο κύκλωμα ή αντίτιμο | Οθόνη αφής: | Χωρίς οθόνη αφής (εξατομικεύσιμη) |
| Διάσταση γυαλιού κάλυψης: | Εξατομικεύσιμος | Κατεύθυνση εξέτασης: | 12 η ώρα |
| Περίληψη αμυδρή.: | 38.5 (W) Χ 52,05 (Λ) Χ 2,95 (Τ) χιλ. | Ενεργός περιοχή: | 30.60 X 40,80 χιλ. |
| Διεπαφή: | MCU/SPI/RGB (εξατομικεύσιμος) | Σύνδεση: | Τύπος συνδετήρων FPC |
| Αριθμός καρφιτσών: | 51 καρφίτσες (εξατομικεύσιμες) | Φωτεινότητα επιφάνειας: | 250 Cd/m2 (ψείρες) |
| Λειτουργούσα τάση: | 2.8 Β | Τύπος Backlight: | Άσπρες οδηγήσεις |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Καθορισμός καρφιτσών
Pin1, GND, έδαφος
Pin2-3, VCI, τάση παροχής ηλεκτρικού ρεύματος 2.8V
Pin4-5, IOVCC, τάση παροχής ηλεκτρικού ρεύματος 2.8V/1.8V
Pin6, IM3, επιλέξτε τον τρόπο διεπαφών
Pin7, IM2, επιλέξτε τον τρόπο διεπαφών
Pin8, IM1, επιλέξτε τον τρόπο διεπαφών
Pin9, IM0, επιλέξτε τον τρόπο διεπαφών
Pin10, ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ, σήμα εισαγωγής αναστοιχειοθέτησης LCM
Pin11, καίσιο, εισαγμένη καρφίτσα για το σήμα επιλογής τσιπ
Pin12, RS, επίλεκτο σήμα καταλόγων
Pin13, WR, γράψτε την καρφίτσα εισαγωγής σημάτων στροβοσκόπιων
Pin14, RD, διαβάστε την καρφίτσα εισαγωγής σημάτων στροβοσκόπιων
Pin15, VSYNC, κάθετο συγχρονίζοντας σήμα
Pin16, HSYNC, οριζόντιο συγχρονίζοντας σήμα
Pin17, ΕΠΙΤΡΕΨΤΕ, τα δεδομένα εισόδου επιτρέπουν τον έλεγχο
Pin18, DOTCLK, σήμα ρολογιών για να επιλέξει κάθε dat
Pin19, SDA, τμηματικό σήμα εισαγωγής
Pin20-37, DB0-DB17, στοιχεία I/O επίδειξης
Pin38, TE, λυσσασμένη παραγωγή επίδρασης
Pin39, SDO, διαβάστε την καρφίτσα εισαγωγής σημάτων στροβοσκόπιων
Pin40, PWM
2» TFT 240x320, σχέδιο ίντσας TFT LCD 2»

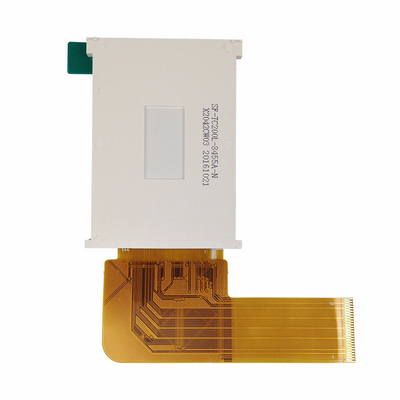

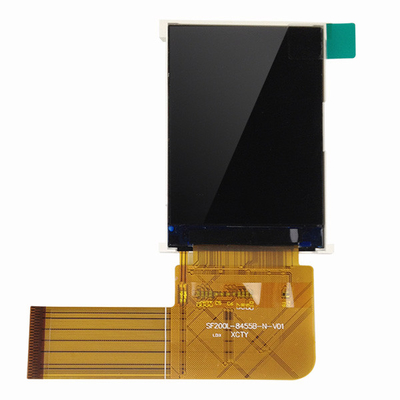

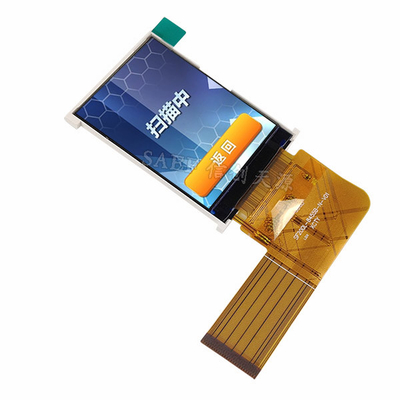

2» TFT 240x320, εικόνα προϊόντων ίντσας TFT LCD 2»
