Λεπτομέρειες:
|
| Προϊόν: | 2Δείκτης LCD TFT 0,8 ιντσών | Απόφαση: | 480x640 σημεία |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ILI9806E ή ST7701 ή ισοδύναμο | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόζεται) |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | Ανεξάρτητο (80/80/80/80) |
| Σχεδιασμός Dim.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Ενεργός χώρος: | 430,20 x 57,60 mm |
| Διασύνδεση: | RGB (προσαρμόσιμο) | Σύνδεση: | Τύπος συνδετήρων FPC |
| Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) | Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) |
| Πρόσθετη τάση: | 3.2 Β | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2,8 επίδειξη ίντσας 480x640 TFT LCD,ΠΡΟΣΙΤΟΤΗΤΑ 2 |
||
2.8 ιντσών 480x640 υψηλής ανάλυσης IPS Τύπος πλήρης γωνίας προβολής TFT LCD Display Module
2.8" TFT 480x640, TFT LCD 2,8 ιντσών Περιγραφή
Το προϊόν αυτό είναι μια οθόνη υψηλής ανάλυσης PPI με διαγώνιο 2,8 ιντσών και ανάλυση 480x640.χρησιμοποιεί τεχνολογία οθόνης πλήρους θέσης IPS για να κάνει αυτό το προϊόν κατάλληλο για ορισμένες εφαρμογές υψηλού επιπέδου.
Το SF-TO280PY-8990B-N TFT LCD είναι ένα διαγώνιο μεγέθους 2,8 ίντσες με πορτρέτο 480x640 υψηλής ανάλυσης πλήρης χρωματικής οθόνης, το SF-TO280PY-8990B-N υποστηρίζει RGB Interface.Η διεπαφή είναι εξατομικεύσιμηΤο μοντέλο SF-TO280PY-8990B-N έχει διαστάσεις μονάδας 50 ((W) x 69,2 ((L) x 2,35 ((T) mm και μέγεθος ενεργού χώρου 43,20 x 57,60 mm. Το SF-TO280PY-8990B-N είναι ενσωματωμένο με το ILI9806E,ή ST7701 ή ισοδύναμος ελεγκτής IC οδηγού στην ενότηταΤο μοντέλο αυτό έχει θερμοκρασία λειτουργίας από -20 έως 70 βαθμούς.και θερμοκρασία αποθήκευσης -30 έως 80 βαθμούς.
Το μοντέλο έχει χρησιμοποιηθεί ευρέως σε τερματικό POS, αναγνώστης μετρητών, ενσωματωμένα συστήματα, αυτοματισμό, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή,εξοπλισμός ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
Ειδικές απαιτήσεις μηχανικής:
| Τμήμα | Ειδικότητα | ΕΝΩΡΙΑ |
| Δείξτε το μέγεθος | 2.8 | χιλιοστό |
| ΔΕΣΜΕΝΕΣ ΟΥΤΛΑΙΝΑΣ | 50*69.2*2.35 | χμ |
| Κύκλος ελέγχου οδηγού | ILI9806E-2C | - |
| Τύπος διεπαφής | RGB | λίγο |
Περιγραφή PIN:
| Πίνακα αριθμού. | Σύμβολο | Λειτουργία |
| 1 | LED- | Πίσω φως LED (Καθοδίου) |
| 2 | LED+ | Πίσω φως LED ((Ανόδος) |
| 3 | Εθνική Τράπεζα | Γη |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2.8V |
| 5 έως 12 | DB0-DB7(B0-B7) | Δεδομένα RGB μπλε |
| 13-20 |
DB8-DB15(G0-G 7) |
Πληροφορίες RGB πράσινο |
| 21-28 |
DB16-DB23(R0-R 7) |
Δεδομένα κόκκινου RGB |
| 29 | Εθνική Τράπεζα | Γη |
| 30 | PCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
| 31 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2.8V |
| 32 | HSYNC | Σήμα συγχρονισμού γραμμής για λειτουργία διεπαφής RGB |
| 33 | VSYNC | Σήμα συγχρονισμού πλαισίου για λειτουργία διεπαφής RGB |
| 34 | DE | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
| 35 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
| 38 | Επαναφορά | Εξωτερική είσοδος επαναφοράς. |
| 39 | ΣΚΛ | Ρολόι διεπαφής SPI |
| 40 | ΣΔΑ | Σειριακό σήμα εισόδου |
2.8" TFT 480x640, TFT LCD 2,8 ιντσών Σχέδιο

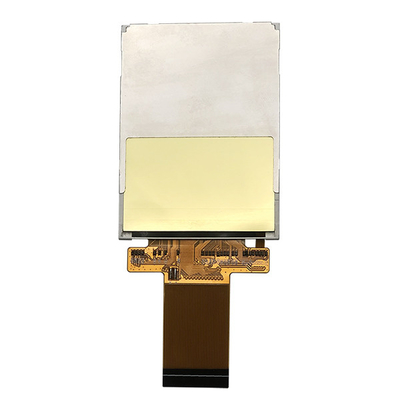

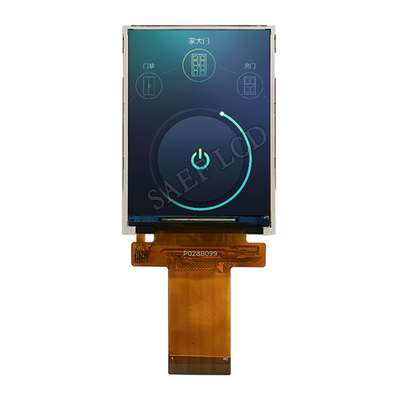

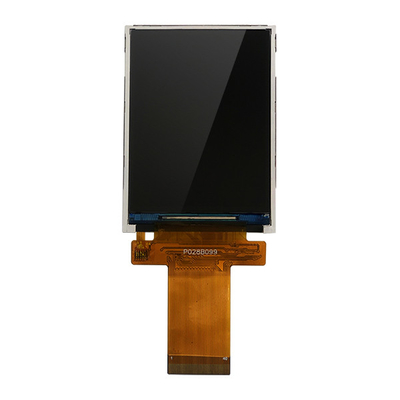

2.8" TFT 480x640, TFT LCD 2,8 ιντσών Εικόνα προϊόντος
ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
Κλειστή λέξη αναζήτησης: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 ιντσών tft lcd, tft lcd 2.8, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft, 2,8 ίντσες οθόνη tft,2,8 ιντσών LCD οθόνη, 2,8 ιντσών 480x640, 2,8 ιντσών IPS TFT.
