Λεπτομέρειες:
|
| Προϊόν: | Οθόνη LCD TFT | Μέγεθος οθόνης: | 13,3 ίντσες (Διαγώνιος) |
|---|---|---|---|
| Ψήφισμα: | 1920 (H) x 1080 (V) Full HD | Λάμψη: | 1000 cd/m² (nits), Υψηλή φωτεινότητα |
| Διασύνδεση: | eDP 2 λωρίδων (Embedded DisplayPort) 1.2 | Οθόνη αφής (CTP): | Projected Capacitive (PCAP), Glass-Glass |
| Θερμοκρασία λειτουργίας: | -20°C έως +70°C (Ευρεία θερμοκρασία) | Γωνία θέασης: | 85°/85°/85°/85° (Όλες οι κατευθύνσεις) |
| Χρωματική γκάμα: | 72% NTSC (Τυπικό) | Τύπος πίνακα: | TFT LCD, Κανονικά Μαύρο, IPS |
| Βασική εφαρμογή: | Βιομηχανικό HMI, Ιατρικές συσκευές, POS | Συμμόρφωση: | REACH, RoHS, Χωρίς αλογόνο |
| Επισημαίνω: | 13.3 Ίντσες FHD TFT LCD,1000 nits PCAP Οθόνη αφής,eDP PCAP Οθόνη αφής |
||

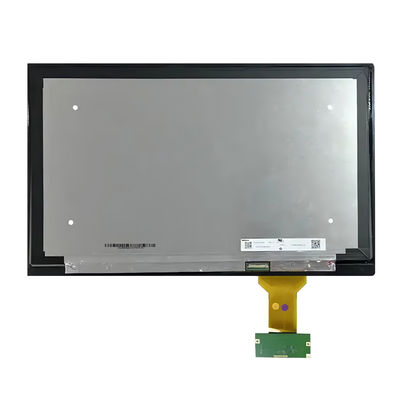

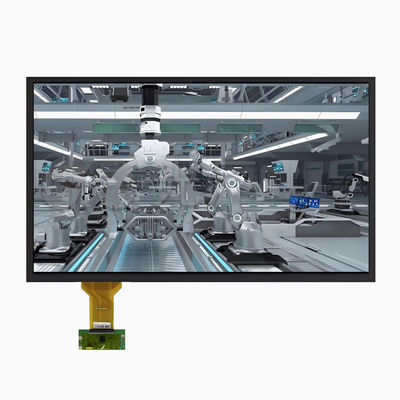

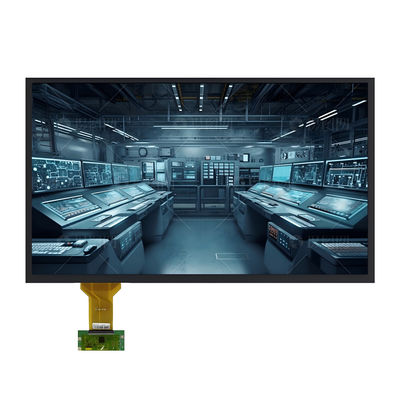

13.3 ιντσών FHD Βιομηχανική TFT LCD Μονάδα. 1000 νιτ, eDP 1.2, PCAP Εικονική οθόνη
SFTO1330SM-7208A3CT2: Μια υψηλής απόδοσης, 13,3 ιντσών FHD TFT LCD μονάδα σχεδιασμένη για απαιτητικές βιομηχανικές και διαδραστικές εφαρμογές
Η Saef Technology Limited παρουσιάζει τηνSFTO1330SM-7208A3CT2, ένα premium 13.3-ιντσών TFT LCD module που συνδυάζει σαφήνεια Full HD (1920x1080), εξαιρετική φωτεινότητα 1000-nit, και μια ισχυρή χωρητική προβολέα (PCAP) οθόνη αφής.Σχεδιασμένο από την αρχή για αξιοπιστία, η ενότητα αυτή διαθέτει ένα σύγχρονοΔιασύνδεση eDP 1.2 δύο λωρίδωνκαι λειτουργεί απρόσκοπτα σε ένα-20°C έως +70°CΗ διαφάνεια της θερμοκρασίας είναι η οριστική λύση για τους μηχανικούς στον τομέα τηςΗΠΑ και Ευρώπητην ανάπτυξη προηγμένων διεπαφών ανθρώπου-μηχανής (HMI), ιατρικού διαγνωστικού εξοπλισμού, βιομηχανικών πινάκων ελέγχου και δημόσιων διαδραστικών τερματικών όπου η οπτική απόδοση, η αντοχή,και η απρόσκοπτη ολοκλήρωση δεν είναι διαπραγματεύσιμες..
Αντιμετώπιση κρίσιμων απαιτήσεων για επαγγελματικά σχέδια:
Ανώτερη ευανάγνωση σε σκληρό και υψηλό φωτισμό περιβάλλοντος:Με μέγιστη φωτεινότητα1000 νιτκαι έναεπεξεργασία επιφάνειας κατά της λάμψης (6H σκληρότητα), η οθόνη αυτή εξασφαλίζει καθαρή, χωρίς λάμψη εικόνα ακόμη και κάτω από έντονο φωτισμό εργοστασίου ή έμμεσο ηλιακό φως, λύνοντας μια κοινή πρόκληση σε βιομηχανικά και εξωτερικά περιβάλλοντα.
Απλοποιημένη ολοκλήρωση συστήματος υψηλής ταχύτητας:Η ολοκληρωμένηΔιασύνδεση eDP (Embedded DisplayPort)προσφέρει μια εξορθολογημένη ψηφιακή σύνδεση χαμηλής καθυστέρησης, μειώνοντας τις ανησυχίες για EMI και απλοποιώντας τη διάταξη PCB σε σύγκριση με τα παλαιότερα LVDS.Αυτή η σύγχρονη διεπαφή προτιμάται όλο και περισσότερο σε νέα σχέδια για την αξιοπιστία και τη συμβατότητά της με τα σύγχρονα SBC και τους ενσωματωμένους επεξεργαστές.
Σκληρή κατασκευή για απαιτητικά περιβάλλοντα:Πέρα από τη μεγάλη θερμοκρασία λειτουργίας, η μονάδα υποβάλλεται σε αυστηρήΔοκιμές αξιοπιστίας 240 ωρών(υψηλή θερμοκρασία/υγρασία, θερμικός κύκλος, δονήσεις) και χαρακτηριστικά±8kV προστασία ESD από εκκένωση αέρα. τοχημικά ενισχυμένο γυάλινο φακό κάλυψης (καρύδα ≥ 6H)στην οθόνη αφής PCAP είναι ανθεκτική στις γρατζουνιές και τις συγκρούσεις.
Αλληλεπίδραση επαφής υψηλής πιστότητας:ΗΕικονική οθόνη προγραμματισμένης χωρητικότητας (PCAP)υποστηρίζει χειρονομίες πολλαπλών επαφών (διαμορφώσιμες), προσφέρει εξαιρετική οπτική σαφήνεια με ≥85% διαβίβαση φωτός και λειτουργεί αξιόπιστα ακόμη και με υγρασία επιφάνειας (μίχλη / ελαφρύ νερό).I2C, USB ή UARTΕναλλακτικές3.3V ή 5VΕπεξεργασία.
Αξιόπιστος, μακροχρόνιος φωτισμός:Το υψηλής απόδοσης σύστημα φωτισμού LED τροφοδοτείται από ειδική πλακέτα σταθερού ρεύματος, προσφέροντας μια τυπική διάρκεια ζωής50,000 ώρεςκαι χαμηλής ακτινοβολίας (PWM dimming) ευρείας εμβέλειας (100Hz-1,6KHz) για τη βέλτιστη διαχείριση της ισχύος και την προσαρμογή του φωτός του περιβάλλοντος.
Ιδανικό για το προϊόν επόμενης γενιάς σας σε:
Βιομηχανική αυτοματοποίηση και HMI (Γερμανία/ΗΠΑ Focus):Για συστήματα ελέγχου, διεπαφές PLC και εξοπλισμό δοκιμαστικού πάγκου που απαιτούν αξιόπιστη αλληλεπίδραση αφής, αναγνωρίσιμη από το φως του ήλιου.
Ιατρικές και ιατρικές συσκευές:Κατάλληλο για παρακολούθηση ασθενών, οθόνες διαγνωστικής απεικόνισης και χειρουργικό εξοπλισμό όπου η υψηλή φωτεινότητα, η σαφήνεια και η ισχυρή εισροή αφής είναι κρίσιμες.
Σημεία πώλησης και διαδραστικά περίπτερα:Ιδανικό για λιανικές πωλήσεις POS, τερματικά αυτοεξυπηρέτησης και ψηφιακή σήμανση όπου τα ζωντανά εικόνα και η ανθεκτική, φιλική προς το χρήστη επαφή είναι απαραίτητα.
Τεχνολογία ασφαλείας: Συνεργάτης σας, όχι μόνο προμηθευτής
Προσαρμογή χωρίς κόστος για την κατασκευή πρωτοτύπων:Χρειάζεται διαφορετική διαμόρφωση οθόνης αφής (π.χ. διαφορετικός ελεγκτής, διεπαφή) ή μια έκδοση χωρίς αφή;Προσφέρουμε ευέλικτες, χαμηλής ελάχιστης επιλογές προσαρμογής για να ταιριάζει με τις ακριβείς προδιαγραφές του πρωτοτύπου σας, επιταχύνοντας τον κύκλο ανάπτυξής σας.
Πλήρης υποστήριξη του οικοσυστήματος:Αυτή η μονάδα μπορεί να συνδυαστεί με την προαιρετική μαςΔελτίο οδηγού A/D(μετατρέπει HDMI σε eDP) ή το ενσωματωμένοΔιοδηγός LED/Συσκευή μετατροπέα, παρέχοντας ένα πλήρες υποσύστημα οθόνης και μειώνοντας το γενικό σας κόστος μηχανικής.
Αδιάλλακτη συμμόρφωση για τις παγκόσμιες αγορές:Το προϊόν είναι πλήρως σύμφωνο με:Η εν λόγω μέθοδος δεν μπορεί να χρησιμοποιηθεί για την αποθήκευση ορυκτών υλών., διασφαλίζοντας την ομαλή είσοδο στην αγοράΓερμανία, Ευρωπαϊκή Ένωση και Βόρεια Αμερική.
Τεχνική εγγύηση και έκκληση για δράση
Ποιότητα & Εγγύηση:Κατασκευάστηκε υπό την ονομασίαISO9001:2015Ειδικότερα, ησυνολική εγγύηση ενός έτους.
Σχεδιασμένο για ειδικούς:Παρέχουμε πλήρη τεκμηρίωση: φύλλο δεδομένων, μηχανικά σχέδια (DXF), πινάκια διεπαφής, κατευθυντήριες γραμμές ακολουθίας ισχύος και προδιαγραφές χρονοδιαγράμματος για την ακριβή ενσωμάτωση.
Ζητήστε δείγμα για αξιολόγηση:Καλούμεμηχανικοί, σχεδιαστές προϊόντων και ειδικοί προμηθειώνγια την αξιολόγηση του SFTO1330SM-7208A3CT2.Επικοινωνήστε με την τεχνική ομάδα πωλήσεων μας σήμερα για να ζητήσετε ένα δείγμα, να συζητήσετε τις προσαρμοσμένες απαιτήσεις σας ή να λάβετε λεπτομερή προσφορά έργου.Συνεργαστείτε με την Saef για μια λύση οθόνης που προσφέρει απαράμιλλη αξία μέσω της απόδοσης, της αξιοπιστίας και της εξειδικευμένης υποστήριξης.
Μηχανικές διαστάσεις
![]()
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Θερμοκρασία λειτουργίας | Πάνω | +20 | +70 | °C |
| Θέρμανση αποθήκευσης | TST | - 30 | +80 | °C |
| Υγρασία περιβάλλοντος λειτουργίας | Πήδα. | - | 90 | % RH |
| Η υγρασία αποθήκευσης | Χστ | - | 90 | % RH |
| Απαιτούμενη απελευθέρωση θερμότητας | Τρλς | 15 | °C | |
Ηλεκτρικά χαρακτηριστικά της μονάδας TFT LCD
|
Παράμετρος |
Σύμβολο | Αξιολογήσεις |
Μονάδα |
||
| ΜΙΝ | Τύπος | Επικαιροποίηση | |||
| Τεχνολογίες ηλεκτροπαραγωγής | ΔΕΔ | 3.0 | 3.3 | 3.6 | V |
| Τρόπος τροφοδοσίας | ΔΕΔ | - | - | - | mA |
|
Ηλεκτρική τροφοδοσία οδηγού LEDΤετάρτη |
Επενδύσεις | 2.7 | 24 | V | |
|
Ηλεκτρική τροφοδοσία οδηγού LEDΤρέχων |
Δικτυακό σήμα | 20 |
- |
mA | |
| Ηλεκτρική κατανάλωση LED | PLED | 2.7 | W | ||
| Η τάση κατώτατης τάσης εισόδου θετικής τάσης | VIT+ | +100 | mV | ||
| Δυναμική τάση κατώτατης τάσης | ΒΙΤ- | -100 | mV | ||
| Διαφορετική τάση εισόδου κοινής λειτουργίας | Vcom | ΔΕΠ | V | ||
Χαρακτηριστικά μονάδας οπίσθιου φωτισμού
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Πρόσθετη τάση | VBL | 5 | 12.0 | 37 | V |
|
Τρόπος τροφοδοσίας ρεύματος για πίσωΦως |
ILED | 6 |
- |
25 | mA |
| Ηλεκτρική τροφοδοσία για το πίσω φως | PLED | 0.18 | - | 5.55 | W |
| Δυνατότητα διαμόρφωσης της τάσης σήματος φωτός | Δοκιμαστικό όχημα | 1.2 | - | 5.0 | V |
| Επενδύσεις | 0 | - | 0.6 | V | |
| Αναλογία λειτουργίας ελέγχου φωτεινότητας | Υπηρεσία | 1 | - | 100 | % |
| Συχνότητα ελέγχου φωτεινότητας | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Υψηλή τάση | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF χαμηλής τάσης | Επενδύσεις | 0 | - | 0.6 | V |
| Ζωή των LED | - | 40,000 | 50,000 | - | h |
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | CABC_ EN / NC | - | Αποθηκευμένο για CD |
| 2 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 3 | Λεωφόρος 1_Ν | Εγώ... | Συμπληρωματική γραμμή σύνδεσης σήματος 1 |
| 4 | Λεωφόρος1_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 1 |
| 5 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 6 | Οδός 0_N | Εγώ... | Συμπληρωματική λωρίδα σύνδεσης σήματος 0 |
| 7 | Λεωφόρος0_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 0 |
| 8 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 9 | AUX_CH_P | Εγώ... | Πραγματικό βοηθητικό κανάλι σήματος |
| 10 | AUX_CH_N | Εγώ... | Βοηθητικό κανάλι συμπληρωματικού σήματος |
| 11 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 12 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
| 13 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
| 14 | Εθνική Κεντρική Τράπεζα | Εγώ... | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 15 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
| 16 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
| 17 | HPD | Ο | Σημαντική πινακίδα HPD |
| 18 | LED-1 | Π | Γη με φως φόντου |
| 19 | LED-2 | Π | Γη με φως φόντου |
| 20 | LED-3 | Π | Γη με φως φόντου |
| 21 | LED-4 | Π | Γη με φως φόντου |
| 22 | BL_ ENABLE | Εγώ... | Ενεργοποίηση ή απενεργοποίηση του φωτισμού |
| 23 | Επικαιροποίηση | Εγώ... | Σύστημα PWM |
| 24 | SCL/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 25 | SDA/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 26 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 27 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 28 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 29 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 30 | Εθνική Κεντρική Τράπεζα | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
Προδιαγραφή CTP
| Κατηγορία | Παράμετρος | Προδιαγραφές |
|
Γενικά |
Δομή | Κάλυψη γυαλιού + DITO γυαλί |
| Ενίσχυση των φακών | Χημικά Ενισχυμένα | |
| Σκληρότητα επιφάνειας κάλυψης φακού |
≥6H (Σκληρότητα μολύβδου) |
|
| Ποσοστό μετάδοσης του φωτός | ≥ 85% | |
| Θερμοκρασία λειτουργίας | -20°C ~ +70°C, ≤85% RH | |
| Θέρμανση αποθήκευσης | -30°C ~ +80°C, ≤85% RH | |
|
Ηλεκτρική |
Διασύνδεση | Δοκιμαστικό σύστημα |
| Αγγίξτε το IC | IL12511 | |
| Η τάση τροφοδοσίας (VDD) |
3.3V ή 5V (επιλέξιμη) |
|
|
Αντίσταση ξενιστή (SDA/SCL) |
Διαμορφώνεται στην κύρια πλακέτα |
|
| Περιβαλλοντική | Συνθήκες λειτουργίας | Λειτουργικό σε ομίχλη/επιφανειακά νερά |
|
Επιφάνεια Ιδιότητες |
Μαύρο επιφάνειας | Αντι-UV |
| Επεξεργασία επιφάνειας | Αντιφωτισμός (Ομίχλη: 10%) | |
| Επικάλυψη LCD-TP | OCA (Οπτικώς διαφανής κόλλημα) | |
| Συμμόρφωση | Υλικά Πρότυπα | Συμμόρφωση με το RoHS και απαλλαγή από αλογόντα |
