7 ιντσών 1024x600 LVDS TFT LCD με CTP, PCAP Touch Screen 7 ιντσών IPS

7 ιντσών 1024x600 LVDS TFT LCD με CTP, PCAP Touch Screen 7 ιντσών IPS εισαγωγή προϊόντος

Σύντομες λεπτομέρειες για το προϊόν:


1. LCD Μέγεθος: 7 ′′ TFT
2Ανάλυση: 1024x600
3Γωνία θέασης: ελεύθερη
4Διάσταση του περίγραμμα: 165x100x5.7mm
5Τύπος διεπαφής LCM: LVDS

6Τύπος διεπαφής CTP: I2C
7Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
8Πίνακας αφής: Ηλιακή οθόνη αφής (CTP)

Η SAEF Technology ZDX070BIV1-B3 είναι μια οθόνη LCD TFT πλήρους γωνίας 7 ιντσών τύπου IPS με ανάλυση 1024x600 pixels.

Αυτή η μονάδα LCD έχει διάμετρο 165x100x5.7mm, και μέγεθος AA 154.2144 ((H) ×85.92 ((V) mm. Αυτή η 7 ιντσών TFT LCD είναι με PCAP ((Capacitive Touch Screen).Η διεπαφή LCM ZDX070BIV1-B3 είναι με διεπαφή LVDSΗ διεπαφή CTP είναι I2C. Το ZDX070BIV1-B3 έχει φωτεινότητα επιφάνειας 300cd / m2 (νίτσες), αυτό το μοντέλο οθόνης LCD μπορεί να λειτουργεί σε θερμοκρασίες από 20 ° C έως +70 ° C.

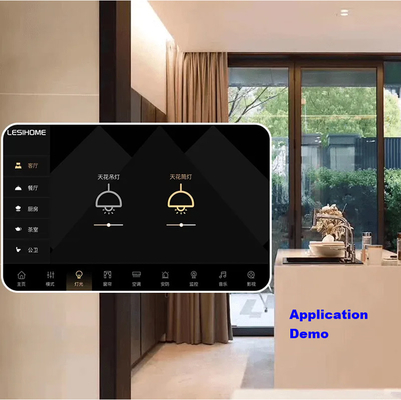

Η ενότητα LCD 7 ′′ TFT χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης, ιατρική συσκευή, οικιακή αυτοματοποίηση, σύστημα ασφαλείας πρόσβασης, τιμολόγιο σούπερ μάρκετ και οικιακές συσκευές, συσκευή GPS κλπ.

7 ιντσών 1024x600 LVDS TFT LCD με CTP, PCAP Εικονική οθόνη 7 ιντσών IPS Σχέδιο προϊόντος

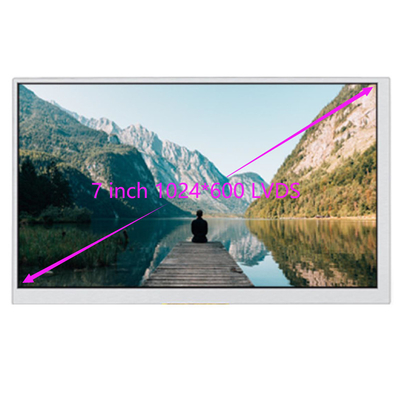

7 ιντσών 1024x600 LVDS TFT LCD με CTP, PCAP Touch Screen 7 ιντσών IPS Εικόνα προϊόντος

Εγκαταστάσεις και πιστοποιητικά

Τι είναι το LVDS

LVDS (Low Voltage Differential Signaling): Πρόκειται για τεχνολογική διεπαφή διαφορικής σηματοδότησης χαμηλής τάσης. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

Τα τελευταία χρόνια, με την ταχεία ανάπτυξη της βιομηχανίας ηλεκτρονικών ειδών, οι έξυπνοι εξοπλισμοί οθόνης έχουν επίσης επιτύχει λαμπρά επιτεύγματα και η οθόνη υψηλής ευκρίνειας έχει ευνοηθεί από τους καταναλωτές.Σήμερα, οι διεπαφές πρωτοκόλλου οθόνης υψηλής ευκρίνειας περιλαμβάνουν RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One κλπ.

Το πρότυπο επιπέδου LVDS χρησιμοποιεί ένα ζεύγος (δύο) γραμμών διαφορικού σήματος για τη μετάδοση δεδομένων.

Με την παροχή σταθερού ρεύματος 3,5mA, τα δεδομένα μπορούν να μεταδοθούν με υψηλή ταχύτητα με ένα πολύ χαμηλό διαφορικό σήμα πλάτους 350mV στο τερματικό σημείο 100Ω.Η ταχύτητα μετάδοσης δεδομένων περιορίζεται σε 655 Mbit/s κατ' ανώτατο όριο εντός των προδιαγραφώνΑλλά αυτό δεν είναι το όριο. Μέσω της μοναδικής επεξεργασίας κάθε κατασκευαστή ημιαγωγών, είναι δυνατόν να επιτευχθεί ταχύτητα μετάδοσης περίπου 3 Gbit / s.

Τα δύο διαφορικά σήματα, το θετικό σήμα ηλεκτροδίου (A+) και το αρνητικό σήμα ηλεκτροδίου (B−), επικεντρώνονται σε μια κοινή τάση (Voc) 1,2 V,και τα δύο σήματα ταλαντεύονται με διαφορά δυναμικού 350 mVΣτη συνέχεια, το διαφορικό του ταλαντωτήρα μετράται με ανιχνευτή, και λαμβάνεται μια μορφή κύματος σήματος όπως το σχήμα 2. Αυτή είναι η διαφορά πλάτους μεταξύ των δύο σημάτων ((A +) −(B−)).Μετρώντας με διαφορικό ανιχνευτήΑλλά μια τέτοια σχήμα κύματος σήματος δεν υπάρχει φυσικά.

Η βασική δομή του πομπού και του δέκτη του LVDS απεικονίζεται στην παρακάτω εικόνα. Χρησιμοποιεί δύο καλώδια (δηλαδή, διαφορικές γραμμές σήματος) για τη μετάδοση ενός ενιαίου σήματος,και τροφοδοτείται από σταθερή πηγή ρεύματος, δηλαδή, με κίνηση ρεύματος (σε αντίθεση με τα επίπεδα με κίνηση τάσης, όπως το TTL και το CMOS).

Μεταξύ αυτών, το τρανζίστορ εφέ πεδίου στον οδηγό (όχι απαραίτητα το τρανζίστορ εφέ πεδίου, επειδή η τεχνική προδιαγραφή LVDS επικεντρώνεται κυρίως στο ηλεκτρικό,διασύνδεση και τερματισμός γραμμής της διεπαφής LVDS, και δεν υπάρχουν σαφείς απαιτήσεις για τη διαδικασία παραγωγής, το μέσο μετάδοσης και την τάση τροφοδοσίας, δηλαδή μπορεί να πραγματοποιηθεί με CMOS, GaAs ή άλλες διαδικασίες,και η μαύρη γάτα και η λευκή γάτα που μπορούν να πιάσουν ποντίκια είναι καλές γάτες) για να σχηματίσουν ένα κύκλωμα πλήρους γέφυρας διακόπτηΧρησιμοποιείται για τον έλεγχο της κατεύθυνσης ροής ρεύματος της πηγής σταθερού ρεύματος 3,5mA,μια αντίσταση τερματισμού 100 Ω συνδέεται παράλληλα μεταξύ των τερματικών αντιστροφής και αντιστροφής του δέκτη, έτσι ώστε το ρεύμα να μπορεί να παράγει τάση μέσω του αντίστασης, και στη συνέχεια τα υψηλά και χαμηλά επίπεδα σχηματίζονται από την κρίση του δέκτη.

Όταν το Q2 και το Q3 είναι ενεργοποιημένα και το Q1 και το Q4 απενεργοποιημένα, το ρεύμα σταθερού ρεύματος προέλευσης ρέει στον δέκτη μέσω του Q3,και περνάει κάτω από την 100 Ωμ αντίσταση τερματισμού και στη συνέχεια επιστρέφει στο άκρο οδήγησης, και τελικά περνά από το Q2 στο έδαφος (GND), το ρεύμα των 3,5mA παράγει μια πτώση τάσης 350mV στον αντίσταση 100 ohm, σε αυτό το σημείο,η τάση στο τερματικό αντιστροφής είναι υψηλότερη από την τάση στο τερματικό αντιστροφής, και η έξοδος είναι υψηλού επιπέδου "H".
