Λεπτομέρειες:
|
| Προϊόν: | 3οθόνη LCD TFT 0,5 ιντσών | Εικόνα αφής: | Με ή χωρίς αντισταθμιστικό πάνελ αφής |
|---|---|---|---|
| Χωρητική αφή: | Τυπικό και προσαρμοσμένο Κάλυψη γυαλί προαιρετικό | Απόφαση: | 320x480 σημεία |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | MCU |
| Αριθμός πιν: | 32 καρφίτσες | Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) |
| Φωτεινότητα επιφάνειας: | 200cd/m2 (νίτσες) | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 & ISO14001:2015 |
| Επισημαίνω: | 3Δείκτης LCD TFT 0,5 ιντσών,Εικονική οθόνη LCD HVGA TFT |
||
3.5 ιντσών TFT Εικόνα τύπου οθόνης LCD με ILITEK ILI9488 MCU Interface Driver 320x480 HVGAΠεριγραφή εμφάνισης
Η Saef Tech SF-TC350H-8942A-N είναι μια διαγώνια διάμετρος 3,5 ιντσών TFT LCD μονάδα με ανάλυση HVGA 320x480 pixels.
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 3,5 ̊ TFT
2Ανάλυση: 320x480
3Γωνία θέασης: 12: 00.
4Διάμετρος περίγραμμα: 55,26*84,69*2,1 mm
5Οδηγός IC: ILI9488
6Τύπος διεπαφής: MCU
7. Πίνακα αφής: με ή χωρίς αντίσταση Πίνακα αφής προαιρετικό
8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
Χαρακτηριστικά του προϊόντος:
1. Το SF-TC350H-8942A-N είναι ένα TFT LCD μοντέλο με διαγώνιο 3,5 ιντσών, 320xRGBx480, πλήρη χρωματική οθόνη TFT LCD.
2Το μοντέλο SF-TC350H-8942A-N έχει διάσταση μονάδας 55,26*84,69 mm και μέγεθος ενεργού χώρου 48,96 x 73,44 mm.
3Το SF-TC350H-8942A-N είναι ενσωματωμένο με τον ελεγκτή ILI9488 στην ενότητα και η τάση παροχής λογικής κυμαίνεται από 2,6V έως 3,3V.
4Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
5. Το SF-TC350H-8942A-N είναι μια μονάδα LCD λειτουργίας πορτρέτου, με φωτεινότητα 200 cd/m2. Αν θέλετε να το χρησιμοποιήσετε ως λειτουργία τοπίου ή να αυξήσετε τη φωτεινότητα, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.
6Αυτή η μονάδα LCD TFT 3,5 ιντσών λειτουργεί καλά για συσκευές GPS, τερματικό POS, αναγνώστης μετρητών, σαρωτή, οικιακό αυτοματισμό, τηλεφώνημα συνεδρίασης, αναλυτές, οικιακή συσκευή, οικιακό αυτοματισμό, σύστημα ασφαλείας, κλπ.
| Προϊόν: | 3Εικονική οθόνη TFT LCD 0,5 ιντσών | Εικόνα αφής: | Με ή χωρίς ανθεκτικό πάνελ αφής |
|---|---|---|---|
| Συγκεντρωτική επαφή: | Τυπικό και εξατομικευμένο γυαλί κάλυψης προαιρετικό | Ψήφισμα: | 320x480 κουκίδες |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | ΜΚΟ |
| Αριθμός πιν: | 32 πινάκια | Σύνδεση: | Σφραγίδα (προσαρμόσιμη) |
| Φωτεινότητα επιφάνειας: | 200 cd/m2 (νίτσες) | Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 και ISO14001:2015 |

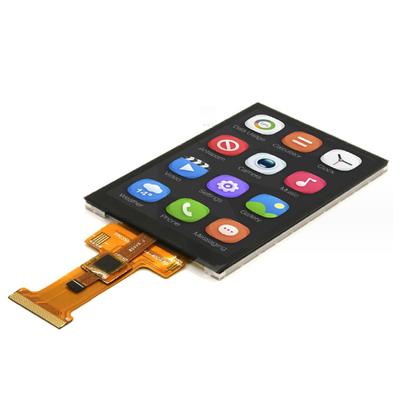

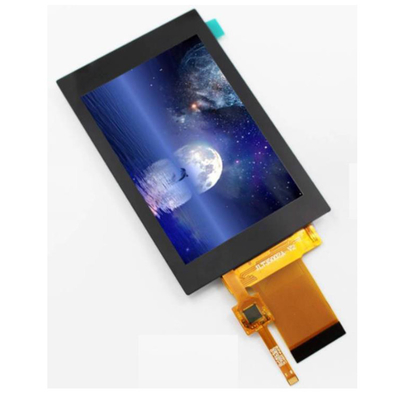

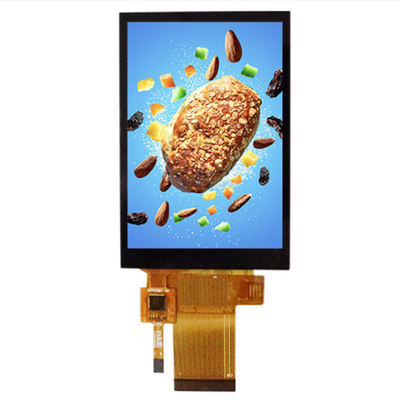

MCU 3,5 ιντσών TFT LCD, 3,5 ιντσών 320x480 HVGA LCD Display πραγματική εικόνα προϊόντος
ESP8266 συνδεδεμένο με ili9488 3,5 ιντσών οθόνη TFT για οθόνη + αφής
1. Χρησιμοποιήστε τη βιβλιοθήκη TFT_eSPI
2Περιεχόμενο διαμόρφωσης
2-1) Πώς είναι συνδεδεμένη η συσκευή;
VCCLED - 3.3
ΑΕΠ - ΑΕΠ
CS - D8
Επικαιροποιημένο
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
Δελτίο ΕΚΑΧ - Δελτίο ΕΚ
Τ_Δ0 - Δ6
T_CS - D2
* XXX/XXX υποδηλώνει ότι απαιτείται παράλληλη γραμμή, η οποία ισχύει μόνο για τις οθόνες ESP8266 και ili9488.
*Οι άλλες οθόνες πρέπει να ρυθμίζονται σύμφωνα με τις σημειώσεις στο User_Setup.h και στο User_Setup_Select.h, ώστε να αποφεύγονται οι παράκαμψεις!!
Τροποποιήστε User_Setup.h
Βρείτε το αρχείο User_Setup.h στον κατάλογο βιβλιοθήκης και τροποποιήστε τις σχολιαστικές ενδείξεις σύμφωνα με το μοντέλο της οθόνης TFT
#define ILI9488_DRIVER // Προειδοποίηση: Μην συνδέετε το SDO οθόνης ILI9488 με το MISO εάν άλλες συσκευές μοιράζονται το λεωφορείο SPI (το TFT SDO ΔΕΝ καταγράφει όταν το CS είναι υψηλό)
Ακύρωση σχόλια αυτό το πρόγραμμα οδήγησης, και να επιστρέψει το προεπιλεγμένο li9341 στο σχόλιο
Προσθέστε δύο παραμέτρους
#προσδιορίστε TFT_WIDTH 480
#προσδιορίστε TFT_HEIGHT 320
Επειδή χρησιμοποιώ μια οθόνη 480*320, δεν υπάρχουν αντίστοιχες παραμέτρους στο αρχείο, έτσι μπορώ να το προσθέσω και να το χρησιμοποιήσω απευθείας αν υπάρχουν παραμέτρους της αντίστοιχης οθόνης στο αρχείο
Το αρχείο συνεχίζει να κυλίζει προς τα κάτω
Βρείτε #define TOUCH_CS PIN_D2 και uncomment (αντιστοιχεί στην θύρα wiremap)
2-3) Τροποποιήστε User_Setup_Select.h
Ενεργοποιήστε #include
Ενεργοποιήστε #include
*Για άλλους τύπους οθόνων, πρέπει να ανοίξετε το αντίστοιχο αρχείο οδηγού User_Setups/Setup20_ILI9488.h για να ελέγξετε εάν οι πινές που ορίζονται είναι οι ίδιες με εκείνες στο διάγραμμα καλωδίωσης.
Δοκίμασέ το για τρέξιμο.
Ανοίξτε την περίπτωση -TFT_eSPI-Generic-Touch_calivrate στο Arduino (αυτή η περίπτωση ονομάζεται βαθμονόμηση αφής, η αφή πρέπει να βαθμολογείται)
Ακολουθήστε τα παραδείγματα που παρέχονται στη βιβλιοθήκη και παίξτε με το περιεχόμενο της καρδιάς σας
Στο τέλος, δεν ξέρω πραγματικά πολλά για την αρχή, τυχερός να μάθετε, μπορεί να υπάρχουν παραλείψεις στην συγκεκριμένη διαμόρφωση, να είστε βέβαιοι να μελετήσουν περισσότερες σημειώσεις διαμόρφωσης,και ταυτόχρονα αντιμετωπίζουν προβλήματα να πάνε σε εγχώριους και ξένους ιστότοπους για να δοκιμάσουν την τύχη τουςΔεν έχω χρόνο να επαληθεύσω ξανά, απλά μιλήστε για τον τρόπο να πάμε, καλή τύχη σε όλους!
