Λεπτομέρειες:
|
| Προϊόν: | 3οθόνη LCD TFT 0,5 ιντσών | Εικόνα αφής: | με το ΚΠΜ (Κοινή Πολιτική Μεταφορών) |
|---|---|---|---|
| Συγκεντρωτική επαφή: | Τυπικές και εξατομικευμένες επιλογές | Απόφαση: | 320x480 σημεία |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | ΜΚΕ & SPI |
| Αριθμός πιν: | 32 καρφίτσες | Σύνδεση: | Συμπλέκτης |
| Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 & ISO14001:2015 |
| Επισημαίνω: | 3Δείκτης LCD TFT 0,5 ιντσών |
||
** Κατεβάστε το δελτίο δεδομένων **
3Δείκτης LCD TFT 0,5 ιντσών με διεπαφή MCU ILI9488,3.5 ιντσών χωρητική οθόνη αφής TFT LCD Περιγραφή εμφάνισης
Η Saef Tech SFTO350PY-7118ACT είναι μια διάγωνη μέγεθος 3.5 ιντσών TFT LCD μονάδα με ανάλυση HVGA 320x480 pixels.
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 3,5 ̊ TFT
2Ανάλυση: 320x480
3Γωνία θέασης: 12: 00.
4Διάμετρος περίγραμμα: 55,26*84,69*2,1 mm
5Οδηγός IC: ILI9488
6Τύπος διεπαφής: MCU
7. Πίνακα αφής: με ή χωρίς αντίσταση Πίνακα αφής προαιρετικό
8Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
Χαρακτηριστικά του προϊόντος:
1Το SFTO350PY-7118ACT είναι ένα TFT LCD μοντέλο με διαγώνιο 3,5 ιντσών, 320xRGBx480, πλήρης χρωματική οθόνη TFT LCD.
2Το μοντέλο SFTO350PY-7118ACT έχει διάσταση μονάδας 55,26*84,69 mm και μέγεθος ενεργού χώρου 48,96 x 73,44 mm.
3Το SFTO350PY-7118ACT είναι ενσωματωμένο με τον ελεγκτή ILI9488 στην ενότητα και η τάση τροφοδοσίας λογικής κυμαίνεται από 2,6V έως 3,3V.
4Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
5. Το SFTO350PY-7118ACT είναι μια μονάδα LCD με μορφή πορτρέτου, με φωτεινότητα 200 cd/m2. Αν θέλετε να το χρησιμοποιήσετε ως λειτουργία τοπίου ή να αυξήσετε τη φωτεινότητα, επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.
6Αυτή η μονάδα LCD TFT 3,5 ιντσών λειτουργεί καλά για συσκευές GPS, τερματικό POS, αναγνώστης μετρητών, σαρωτή, οικιακό αυτοματισμό, τηλεφώνημα συνεδρίασης, αναλυτές, οικιακή συσκευή, οικιακό αυτοματισμό, σύστημα ασφαλείας, κλπ.
| Προϊόν: | 3Εικονική οθόνη TFT LCD 0,5 ιντσών | Εικόνα αφής: | Με την CTP |
|---|---|---|---|
| Συγκεντρωτική επαφή: | Τυπικό και εξατομικευμένο γυαλί κάλυψης προαιρετικό | Ψήφισμα: | 320x480 κουκίδες |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | MCU&SPI |
| Αριθμός πιν: | 32 πινάκια | Σύνδεση: | Σφραγίδα (προσαρμόσιμη) |
| Φωτεινότητα επιφάνειας: | 300cd/m2 (νίτσες) | Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 και ISO14001:2015 |

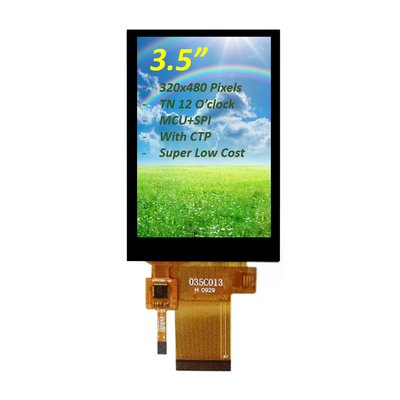

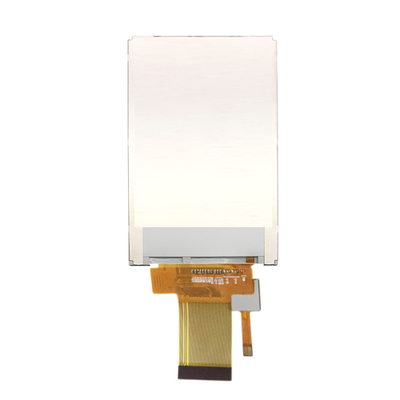

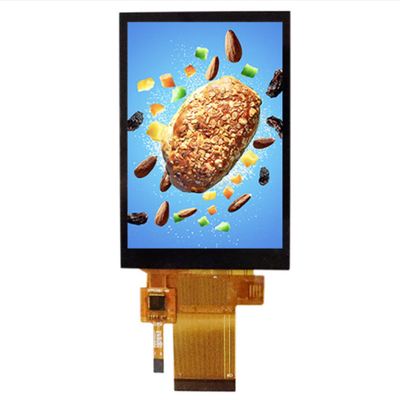

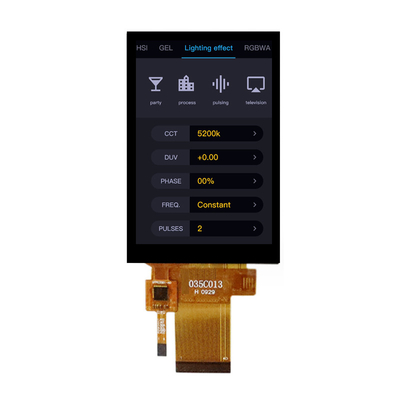

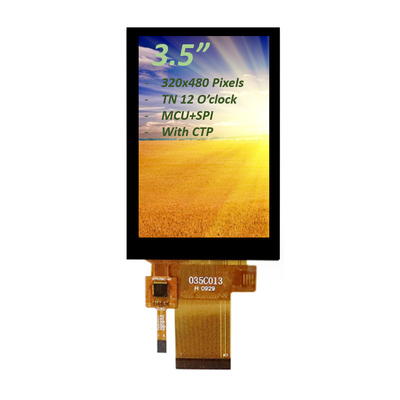

3Δείκτης LCD TFT 0,5 ιντσών με διεπαφή MCU ILI9488,3.5 ιντσών χωρητική οθόνη αφής TFT LCDΕικόνα προϊόντος
Οπτική προδιαγραφή
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Λευκή φωτεινότητα (κέντρο) | Επτά |
Θ=0 φυσιολογικό Γωνία θέασης ΙΒΛ= 120mA |
- Δεν ξέρω. | 300 | - Δεν ξέρω. | cd/m2 | |
| Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 20 | 40 | ms | ||
| Αναλογία αντίθεσης | Επενδύσεις | - Δεν ξέρω. | 500 | - Δεν ξέρω. | - Δεν ξέρω. | ||
|
Χρώμα Χρωματικότητα (CIE1931) |
λευκό | Wx | 0.292 | 0.307 | 0.322 | ||
| Ο Γουάι | 0.312 | 0.327 | 0.342 | ||||
|
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 70 | - Δεν ξέρω. | |
| ΘR | - Δεν ξέρω. | 70 | - Δεν ξέρω. | ||||
|
Βε |
ΘU | - Δεν ξέρω. | 60 | - Δεν ξέρω. | |||
| ΘD | - Δεν ξέρω. | 60 | - Δεν ξέρω. | ||||
| Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
| Χρωματική διάσταση | NTSC | Θ=0 | 57 | 60 | - Δεν ξέρω. | % | |
| Οπτιμική κατεύθυνση θέασης | 12 0' Clock | ||||||
Ηλεκτρικά χαρακτηριστικά
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | 1.65 | 1.8 | 3.3 | |
| Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Χαρακτηριστικά μονάδας οπίσθιου φωτισμού
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| ρεύμα LED | ΙΙ | - | 90 | 120 | mA |
| Ηλεκτρική τάση | Επικεφαλής | - | 2.8 | 3.2 | V |
| Διάρκεια ζωής λειτουργίας LED | Ηρ | 30000 | 40000 | - | Η ώρα |
Ορισμός πινών διεπαφής LCM
|
Πινάκια - Όχι, όχι, όχι. |
Σύμβολο | Λειτουργία |
| 1 | XL | Αγγίξτε την αριστερή γραμμή. |
| 2 | ΕΥ | Αγγίξτε το επάνω κύκλωμα |
| 3 | XR | Αγγίξτε τη δεξιά γραμμή. |
| 4 | YD | Αγγίξτε την κάτω γραμμή. |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία 1.8V |
| 7 | ΚΑΚ | Ηλεκτρική τροφοδοσία 2.8V |
| 8 | ΕΜΑΡΚΑ | Σήμα συγχρονισμού καρέ |
| 9 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου (ενεργό χαμηλό) |
| 10 | RS | Παράλληλη εμφάνιση δεδομένων/πιν επιλογής εντολών |
| 11 | WR/SPI_SCL | Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU 8080 / πιν SCL ως Serial Clock |
| 12 | ΕΠ και ΕΤ | Διάβασμα ενεργοποιημένο σε παράλληλη διεπαφή MCU 8080. |
| 13 | SPI_SDA | Δίπλωμα εισόδου/εξόδου σειριακών δεδομένων με αμφίδρομο τρόπο |
| 14 | SPI_SDO | Έκδοση σειριακών δεδομένων |
| 15 | Επαναφορά | Εξωτερική είσοδος επαναφοράς. |
| 16 | Εθνική Τράπεζα | Γη |
| 17-32 | DB0-DB15 | MCU παράλληλη διεπαφή λεωφορείου δεδομένων. |
| 33 | LEDA | Πίσω φως LED ((Ανόδος) |
| 34-36 | LEDK | Πίσω φως LED (Καθοδίου) |
| 37 | Εθνική Τράπεζα | Γη |
| 38 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής |
| 39 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής |
| 40 | IM2 | Επιλέξτε τη λειτουργία διεπαφής |
Ορισμός πινών FPC με άγγιγμα
| 1 | CTP_RST | Επαναφορά της οθόνης αφής |
| 2 | CTP_INT | Σήμα διακοπής οθόνης αφής |
| 3 | CTP_SDA | Σήμα δεδομένων οθόνης αφής |
| 4 | CTP_SCL | Σήμα ρολογιού οθόνης αφής |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | ΔΕΔ | Ηλεκτρική τροφοδοσία |
Γιατί να μας επιλέξετε;
1Παρέχουμε λύση εξατομικευμένης οθόνης LCD.
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2Συνολικές λύσεις για οθόνη αφής και οθόνη
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων των αντισταθμιστικών και χωρητικών λύσεων πολλαπλών αφής, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3. Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001:2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4. Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
ESP8266 συνδεδεμένο με ili9488 3,5 ιντσών οθόνη TFT για οθόνη + αφής
1. Χρησιμοποιήστε τη βιβλιοθήκη TFT_eSPI
2Περιεχόμενο διαμόρφωσης
2-1) Πώς είναι συνδεδεμένη η συσκευή;
VCCLED - 3.3
ΑΕΠ - ΑΕΠ
CS - D8
Επικαιροποιημένο
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
Δελτίο ΕΚΑΧ - Δελτίο ΕΚ
Τ_Δ0 - Δ6
T_CS - D2
* XXX/XXX υποδηλώνει ότι απαιτείται παράλληλη γραμμή, η οποία ισχύει μόνο για τις οθόνες ESP8266 και ili9488.
*Οι άλλες οθόνες πρέπει να ρυθμίζονται σύμφωνα με τις σημειώσεις στο User_Setup.h και στο User_Setup_Select.h, ώστε να αποφεύγονται οι παράκαμψεις!!
Τροποποιήστε User_Setup.h
Βρείτε το αρχείο User_Setup.h στον κατάλογο βιβλιοθήκης και τροποποιήστε τις σχολιαστικές ενδείξεις σύμφωνα με το μοντέλο της οθόνης TFT
#define ILI9488_DRIVER // Προειδοποίηση: Μην συνδέετε το SDO οθόνης ILI9488 με το MISO εάν άλλες συσκευές μοιράζονται το λεωφορείο SPI (το TFT SDO ΔΕΝ καταγράφει όταν το CS είναι υψηλό)
Ακύρωση σχόλια αυτό το πρόγραμμα οδήγησης, και να επιστρέψει το προεπιλεγμένο li9341 στο σχόλιο
Προσθέστε δύο παραμέτρους
#προσδιορίστε TFT_WIDTH 480
#προσδιορίστε TFT_HEIGHT 320
Επειδή χρησιμοποιώ μια οθόνη 480*320, δεν υπάρχουν αντίστοιχες παραμέτρους στο αρχείο, έτσι μπορώ να το προσθέσω και να το χρησιμοποιήσω απευθείας αν υπάρχουν παραμέτρους της αντίστοιχης οθόνης στο αρχείο
Το αρχείο συνεχίζει να κυλίζει προς τα κάτω
Βρείτε #define TOUCH_CS PIN_D2 και uncomment (αντιστοιχεί στην θύρα wiremap)
2-3) Τροποποιήστε User_Setup_Select.h
Ενεργοποιήστε #include
Ενεργοποιήστε #include
*Για άλλους τύπους οθόνων, πρέπει να ανοίξετε το αντίστοιχο αρχείο οδηγού User_Setups/Setup20_ILI9488.h για να ελέγξετε εάν οι πινές που ορίζονται είναι οι ίδιες με εκείνες στο διάγραμμα καλωδίωσης.
Δοκίμασέ το για τρέξιμο.
Ανοίξτε την περίπτωση -TFT_eSPI-Generic-Touch_calivrate στο Arduino (αυτή η περίπτωση ονομάζεται βαθμονόμηση αφής, η αφή πρέπει να βαθμολογείται)
Ακολουθήστε τα παραδείγματα που παρέχονται στη βιβλιοθήκη και παίξτε με το περιεχόμενο της καρδιάς σας
