Πορτρέτο 1,77 ιντσών TFT LCD οθόνη SPI 128x160 ST7735 Οδηγός οθόνη αφής Προαιρετική, TFT LCD 1,77 ιντσών

Πορτρέτο 1,77 ιντσών TFT LCD οθόνη SPI 128x160 ST7735 Οδηγός οθόνη αφής Προαιρετική, TFT LCD 1,77 ιντσών Περιγραφή του προϊόντος

SFTO177DG-7062A-Nείναι μια λειτουργία πορτρέτου 1,77 ιντσώνΤο μοντέλο TFT LCD με ανάλυση σημείων 128x160. Υποστηρίζει διεπαφή mpu 8 bit, ευρέως χρησιμοποιείται σε φορητές συσκευές, ιατρικές συσκευές και ορισμένα άλλα μικρά ηλεκτρονικά καταναλωτικά προϊόντα. SFTO177DG-7062A-N Η μονάδα FT LCD είναι ενσωματωμένη με IC ST7735 (συμβατό με IC ILI9163V). Η τάση τροφοδότησης για αναλογικό (Vcc) κυμαίνεται από 2,6V έως 3,3V, τυπική τιμή 2,8V.Κατεύθυνση θέασης 12:00- Αντίστροφη κλίμακα γκρίζων στις 6.

SF-TS177H-8784A-NΗ ενότητα είναι μια μορφή πορτρέτου TFT-LCD και είναι διαθέσιμη επίσης για την επιλογή αντίστασης οθόνης αφής του οποίου το μέρος αριθ.SFTO177DG-7062A-TΟι θερμοκρασίες λειτουργίας κυμαίνονται από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.

Γενικά ερωτήματα:
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαρασκευή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερη από την MOQ MP για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Παίρνει 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..

Πορτρέτο 1,77 ιντσών TFT LCD οθόνη SPI 128x160 ST7735 Οδηγός οθόνη αφής Προαιρετική, TFT LCD 1,77 ιντσών Σχέδιο προϊόντος

Περιγραφή Pin

1 ΕΣ ΕΣ

2 Στήριξη του συστήματος GND

3 BL_K Κάθοδος LED με φως πίσω.

4 BL_A Αθόδος LED με φως πίσω.

5 Στήριξη του συστήματος GND

6 RESET Επαναφορά Σημείωσης (ενεργοποιείται ∆ΕΝ)

7 RS Δεδομένα ή εντολή επιλέξτε πιν. H: Ημερομηνία, L: εντολή.

8 SDA Πίνακας PIN εισόδου/εξόδου σειριακών δεδομένων

9 SCK Σειριακή διεπαφή Εισαγωγή ρολογιού

10 IOVCC Τροφοδοσία ρεύματος

11 Ηλεκτρική τροφοδοσία VCC

12 Τσιπ CS επιλεγμένο (ενεργοποιείται το "Low")

13 Στήριξη του συστήματος GND

14 ΕΣ ΕΣ

Αρχικός κωδικός:

ΣΤ7735S+HSD177
ΓράψτεComm(0x11); //Κοιμηθείτε έξω
Αναβολή 120ms
ΣΤ7735S Ποσοστό εικόνας
WriteComm ((0xB1)) ·
WriteData ((0x05)) ·
WriteData ((0x3A) ·
WriteData ((0x3A) ·
WriteComm ((0xB2)) ·
WriteData ((0x05)) ·
WriteData ((0x3A) ·
WriteData ((0x3A) ·
WriteComm ((0xB3)) ·
WriteData ((0x05)) ·
WriteData ((0x3A) ·
WriteData ((0x3A) ·
WriteData ((0x05)) ·
WriteData ((0x3A) ·
WriteData ((0x3A) ·
Τελικός ρυθμός εικόνας ST7735S
WriteComm ((0xB4); //Αναστροφή σημείων
WriteData ((0x03)) ·
ΓράψτεComm(0xC0);
WriteData ((0x62)) ·
WriteData ((0x02)) ·
WriteData ((0x04)) ·
ΓράψτεComm(0xC1)
Σημείωση:
ΓράψτεComm(0xC2);
WriteData ((0x0D) ·
WriteData ((0x00);
ΓράψτεComm(0xC3)
WriteData ((0x8D) ·
WriteData ((0xEA) ·
Σημείωση:
WriteData ((0x8D) ·
WriteData ((0xEE);
Τελική σειρά ισχύος ST7735S
Συμπληρώστε το κείμενο.
WriteData ((0x0D) ·
WriteComm ((0x36); // MX, MY, RGB λειτουργία
Σημείωση:
ΣΤ7735S Αλληλουχία Γάμα
ΓράψτεComm(0xE0);
WriteData ((0x0A) ·
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17));
WriteData ((0x37));
WriteData ((0x31)) ·
WriteData ((0x2B) ·
WriteData ((0x2E) ·
WriteData ((0x2C) ·
WriteData ((0x29));
WriteData ((0x31)) ·
WriteData ((0x3C) ·
WriteData ((0x00);
WriteData ((0x05)) ·
WriteData ((0x03)) ·
WriteData ((0x0D) ·
WriteComm ((0xE1)) ·
WriteData ((0x0B) ·
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12));
WriteData ((0x28));
WriteData ((0x24)) ·
WriteData ((0x1F);
WriteData ((0x25)) ·
WriteData ((0x25)) ·
WriteData ((0x26));
ΓράψτεData ((0x30);
WriteData ((0x3C) ·
WriteData ((0x00);
WriteData ((0x05)) ·
WriteData ((0x03)) ·
WriteData ((0x0D) ·
Τελική ακολουθία γάμμα ST7735S
WriteComm ((0x3A); // 65k λειτουργία
WriteData ((0x05)) ·
WriteComm(0x29); //Αποδείξτε το

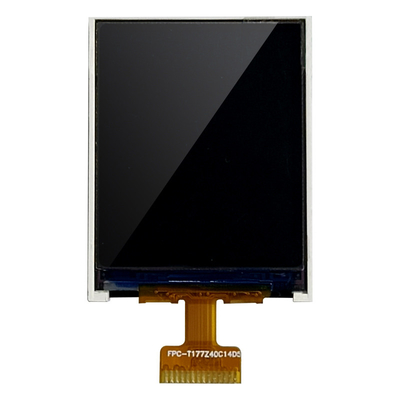

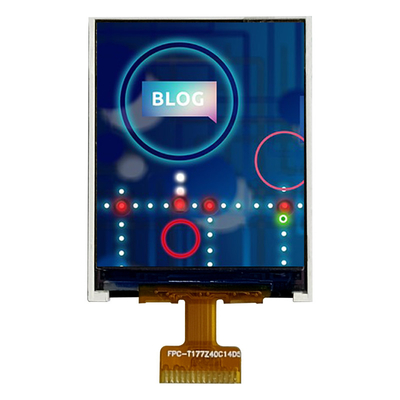

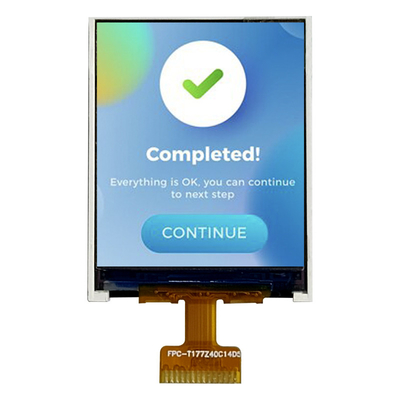

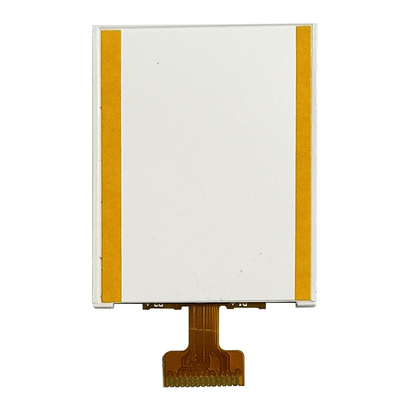

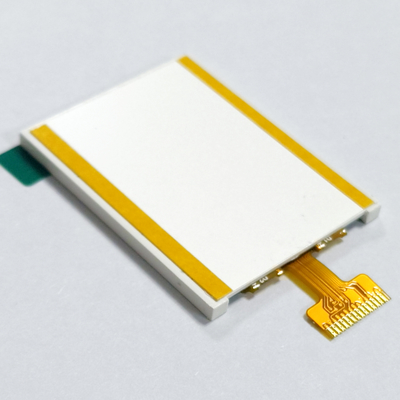

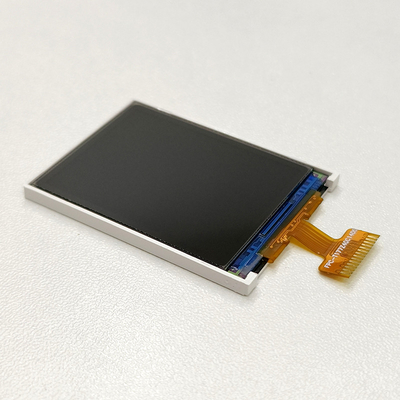

Πορτραίτο 1,77 ιντσών TFT LCD οθόνη SPI 128x160 ST7735 Οδηγός οθόνη αφής Προαιρετική, TFT LCD 1,77 ιντσών Εικόνα προϊόντος


Κατασκευαστικές εγκαταστάσεις και πιστοποίηση



Πορτραίτο 1,77 ιντσών TFT LCD Display SPI 128x160 ST7735 Οδηγός Εικονική οθόνη αφής, για TFT LCD 1,77 ιντσών Περισσότερες πληροφορίες, παρακαλούμε στείλτε αναζήτηση στο sales2@saef.com.cn ή ck@saef.com.cn
