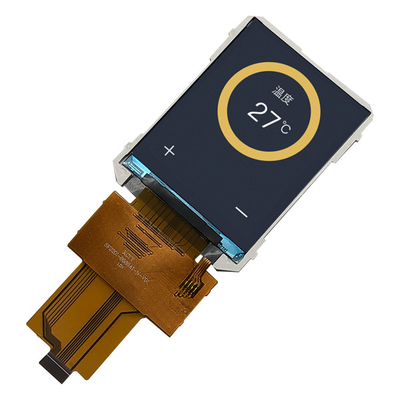

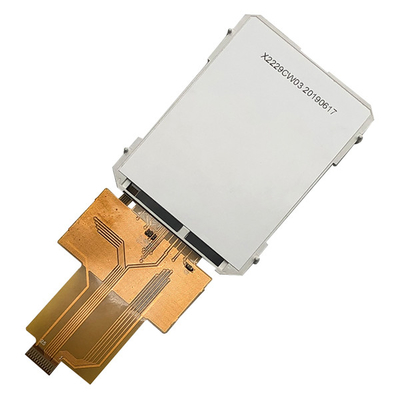

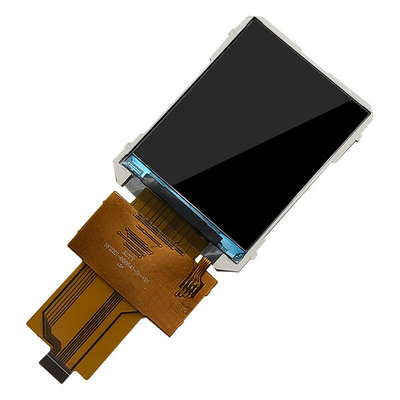

2.2'' ίντσες SPI TFT LCD οθόνη ILI9225G QCIF 176x220 οθόνη αφής, κατασκευαστής TFT της Κίνας

2.2'' ίντσες SPI TFT LCD οθόνη ILI9225G QCIF 176x220 οθόνη οθόνης αφής, κατασκευαστής TFT της Κίνας εισαγωγή προϊόντος

SF-TC220I-8686A1-Nείναι μια οθόνη οθόνης LCD TFT πλήρους χρώματος διαγώνου 2,2 ιντσών QCIF 170x220. ελέγχεται εύκολα από MCU. Αυτή η οθόνη LCD TFT 2,2 ιντσών χωρίς οθόνη αφής (προαιρετική) μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα,βιομηχανική συσκευήΓια εύκολη σύνδεση με τον οικοδεσπότη σας, μπορείτε να χρησιμοποιήσετε το σύστημα SPI.τα FFC/FPC coil mates με εύκολα να βρεθούν πρίζες..

Το SF-TC220I-8686A1-N διαθέτει πολλά προαιρετικά σχέδια λόγω του διάφορου περιβάλλοντος εφαρμογής. υποστηρίζει δοκιμές EMI και δοκιμές αυστηρής αξιοπιστίας, με και χωρίς αντίστοιχο πάνελ αφής,με / χωρίς χωρητική οθόνη αφής, υψηλότερη φωτεινότητα έως 1000 νιτ.

Χαρακτηριστικά:

Γενικά ερωτήματα:

Μπορώ να έχω μια παραγγελία δείγματος;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;

Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαρασκευή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.

Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;

Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερη από την MOQ MP για παραγγελία trail-run / PP-run.

Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;

Α: Αποστολή με DHL, UPS, FedEx ή TNT. Παίρνει 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.

Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;

Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.

Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.

Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.

Τέταρτον, κανονίζουμε την παραγωγή.

Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;

Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας.

Ε: Προσφέρετε εγγύηση για τα προϊόντα;

Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.

Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;

Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.

Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..

2.2'' ίντσες SPI TFT LCD οθόνη ILI9225G QCIF 176x220 οθόνη οθόνης αφής, κατασκευαστής TFT της Κίνας Σχέδιο προϊόντος

2.2'' ίντσες SPI TFT LCD οθόνη ILI9225G QCIF 176x220 οθόνη οθόνης αφής, κατασκευαστής TFT της Κίνας εισαγωγή προϊόντος

Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά

Εικονική οθόνη LCD - Αγγίξτε
1.1 Αντίστοιχη οθόνη αφής
Πριν την εμφάνιση του iPhone, οι αντίστοιχες οθόνες αφής χρησιμοποιούνταν σχεδόν αποκλειστικά, οι οποίες χρησιμοποιούσαν αισθητήρες πίεσης για τον έλεγχο ανίχνευσης επαφής,που απαιτούν άμεση επαφή με την πίεση για την εντοπισμό της θέσης επαφής με ανίχνευση της αντίστασης.

Το κύριο μέρος της ανθεκτικής οθόνης αφής είναι μια ανθεκτική ταινία οθόνης που ταιριάζει πολύ καλά με την επιφάνεια της οθόνης, η οποία είναι πολυστρωτή σύνθετη ταινία,που χρησιμοποιεί ένα στρώμα γυαλιού ή σκληρή πλαστική πλάκα ως στρώμα βάσης, και η επιφάνεια επικαλύπτεται με ένα διαφανές μεταλλικό οξείδιο (διαφανής αγωγική αντίσταση), το οποίο καλύπτεται με ένα στρώμα σκληροποίησης της εξωτερικής επιφάνειας,ομαλή και ανθεκτική στην τρίψη πλαστική στρώση, και η εσωτερική του επιφάνεια είναι επίσης επικαλυμμένη με επικάλυψη,και υπάρχουν πολλά μικρά (λιγότερα από 1/1000 ίντσες) διαφανή σημεία απομόνωσης μεταξύ τους για να διαχωρίσουν τα δύο στρώματα της αγωγού στρώσης μόνωσηςΌταν το δάχτυλο αγγίζει την οθόνη, τα δύο στρώματα των αγωγών στρωμάτων είναι σε επαφή στο σημείο άγγιξης, και η αντίσταση αλλάζει, δημιουργώντας ένα σήμα στις κατευθύνσεις X και Y,που στη συνέχεια αποστέλλεται στον ελεγκτή οθόνης αφήςΟ ελεγκτής ανιχνεύει αυτή την επαφή, υπολογίζει τη θέση του (X,Y) και στη συνέχεια προσομοιώνει τη συμπεριφορά του ποντικιού με βάση την προερχόμενη θέση.Αυτή είναι η πιο βασική αρχή της αντίστασης τεχνολογία οθόνες αφής.

Η οθόνη αφής που χρησιμοποιείται από τον συγγραφέα είναι μια αντίστοιχη οθόνη αφής, και το δικό της τσιπ ελέγχου οθόνης αφής είναι το XPT2046 (στο πίσω μέρος της οθόνης LCD U1 είναι το τσιπ).Το XPT2046 είναι ένας 4-σύρματος ελεγκτής με οθόνη αφής (SPI επικοινωνία) με 12-bit ανάλυση 125KHz slew rate step-by-step approximation A/D converter. Το XPT2046 υποστηρίζει διεπαφές χαμηλής τάσης I/O από 1,5V έως 5,25V. Το XPT2046 μπορεί να ανιχνεύσει τη θέση της πιεσμένης οθόνης εκτελώντας δύο μετατροπές A/D,και εκτός από τη μέτρηση της πίεσης που εφαρμόζεται στην οθόνη αφήςΤο εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +85°C.

Το τσιπ είναι πλήρως συμβατό με το ADS7843 και το ADS7846, και μπορείτε να ανατρέξετε στο δελτίο δεδομένων αυτών των δύο τσιπ για λεπτομερή χρήση αυτού του τσιπ.
Σημειώσεις:

(1) Όταν χρησιμοποιείται το τσιπ XPT2046, χρησιμοποιείται απευθείας η επικοινωνία SPI (όσο λογισμικό όσο και υλικό) για την ανάγνωση της υψηλής έκδοσης δεδομένων 12 bit από το τερματικό MISO,και στη συνέχεια να διαβάσει τις συντεταγμένες X και Y μέσω συντεταγμένων μετατροπής και φιλτράρισμα λειτουργίες(Αυτό μπορεί να διαπιστωθεί στη διαδικασία προγραμματισμού)

(2) Λόγω των ιδιαίτερων φυσικών του ιδιοτήτων, η βασική χρήση της αντίστασης της οθόνης αφής απαιτεί βαθμονόμηση του σφάλματος αφής,αλλά τα δεδομένα βαθμονόμησης της αντίστασης οθόνης του ίδιου τύπου LCD είναι κατά προσέγγιση;

(3) Λόγω της ύπαρξης ενός μηχανισμού που πρέπει να βαθμολογείται για τις αντίστοιχες οθόνες αφής, είναι γενικά απαραίτητο να βαθμολογείται πριν από τη χρήση.Μπορούμε να χρησιμοποιήσουμε 24CXX (EEPROM) για να αποθηκεύσουμε τις παραμέτρους αντιστάθμισης βαθμονόμησης, και στη συνέχεια δεν χρειάζεται να επανακατατάταξη κάθε φορά που ανοίγουμε τον υπολογιστή. (Ως τελευταία λύση, λαμβάνοντας υπόψη το κόστος,είναι πράγματι δυνατό να αποθηκευτούν τα δεδομένα βαθμονόμησης σε flash - δεν συνιστάται ιδιαίτερα);

Τα πλεονεκτήματα της αντίστασης της οθόνης αφής: υψηλή ακρίβεια, χαμηλή τιμή, ισχυρή ικανότητα κατά των παρεμβολών και καλή σταθερότητα.
Μειονεκτήματα της ανθεκτικής οθόνης αφής: εύκολο να γρατζουνιστεί, η διαπερατότητα του φωτός δεν είναι πολύ καλή, και δεν υποστηρίζει το multi-touch.Διαφορετικά, η μετατόπιση δεν είναι μικρή)

1.2 Ηλιακή οθόνη αφής χωρητικότητας
Σήμερα, σχεδόν όλα τα έξυπνα τηλέφωνα, συμπεριλαμβανομένων των tablet υπολογιστών, χρησιμοποιούν χωρητική οθόνη ως οθόνη αφής, η χωρητική οθόνη είναι η χρήση ανίχνευσης του ανθρώπινου σώματος για έλεγχο ανίχνευσης επαφής,χωρίς άμεση επαφή ή μόνο ελαφρά επαφή, ανιχνεύοντας το επαγωγούμενο ρεύμα για να εντοπίσει τις συντεταγμένες αφής. (Προς το παρόν, η βασική χωρητική οθόνη αφής είναι η κύρια)

Υπάρχουν δύο κύριοι τύποι χωρητικών οθονών αφής:

1Επιφάνεια χωρητική χωρητική οθόνη αφής

Η τεχνολογία επιφανειακής χωρητικής οθόνης αφής χρησιμοποιεί ITO (indium tin oxide,ένα διαφανές αγωγό υλικό) αγωγό φιλμ για την ανίχνευση της συμπεριφοράς της επιφάνειας της οθόνης μέσω ανίχνευσης ηλεκτρικού πεδίουΑλλά οι επιφανειακές χωρητικές οθόνες αφής έχουν κάποιους περιορισμούς, μπορούν να αναγνωρίσουν μόνο ένα δάχτυλο ή μια επαφή.

2Προβλεπόμενη χωρητική οθόνη αφής.

Οι προγραμματισμένες χωρητικές οθόνες αφής είναι αισθητήρες που χρησιμοποιούν ηλεκτρόδια οθόνης αφής για να εκπέμπουν ηλεκτροστατικές γραμμές πεδίου.Υπάρχουν δύο τύποι χωρητικότητας που χρησιμοποιούνται γενικά στην τεχνολογία εκτίμησης χωρητικότητας: αυτοκαταγωγικότητα και αλληλεπιδράσεις.

Η αυτοκατασκευή, επίσης γνωστή ως απόλυτη χωρητικότητα, είναι η πιο ευρέως χρησιμοποιούμενη μέθοδος, και η αυτοκατασκευή αναφέρεται συνήθως στην χωρητικότητα που αποτελείται από ηλεκτρόδιο σάρωσης και εδάφους.Στην επιφάνεια του γυαλιού, υπάρχουν εγκάρσια και διαμήκη ηλεκτρόδια σάρωσης από ITO, και μεταξύ αυτών των ηλεκτροδίων και του εδάφους σχηματίζουν έναν χωρητικό πόλο.ένας πυκνωτής προστίθεται παράλληλα με το κύκλωμα, αλλάζοντας έτσι τη συνολική χωρητικότητα της γραμμής σάρωσης.

Η χωρητικότητα αλληλεπίδρασης, επίσης γνωστή ως χωρητικότητα διάταξης, σχηματίζει χωρητικότητα στη διασταύρωση των εγκάρσιων και διαμήκων ηλεκτροδίων ITO στην επιφάνεια του γυαλιού.Η διαδραστική μέθοδος σάρωσης χωρητικότητας είναι να σαρώσει την αλλαγή χωρητικότητας σε κάθε διασταύρωση για να καθορίσει τη θέση του σημείου επαφήςΌταν αγγίξει, θα επηρεάσει τη σύνδεση των γειτονικών ηλεκτροδίων, αλλάζοντας έτσι την χωρητικότητα στην διασταύρωση,και η μέθοδος σάρωσης της διαδραστικής χωρητικότητας μπορεί να ανιχνεύσει την τιμή χωρητικότητας κάθε διασταύρωσης και την αλλαγή χωρητικότητας μετά το άγγιγμα, έτσι απαιτεί μεγαλύτερο χρόνο σάρωσης από τη μέθοδο σάρωσης της αυτοκατασκευής, και χρειάζεται να σάρωσε και να ανιχνεύσει ηλεκτρόδια X * Y.όλα χρησιμοποιούν διαδραστική χωρητική τεχνολογία. (Το LCD της επιφάνειας ατομικής ελίτ του συγγραφέα είναι μια χωρητική οθόνη αφής)

Η μεταδοτική χωρητική οθόνη αφής χρησιμοποιεί δύο στήλες ηλεκτροδίων στις κατακόρυφες και οριζόντιες στήλες για να σχηματίσει ένα μήτρα αισθητήρα για την αίσθηση αφής.το ηλεκτρόδιο του άξονα X και το ηλεκτρόδιο του άξονα YΤο ηλεκτρόδιο στην εικόνα είναι πραγματικά διαφανές και είναι εδώ για την ευκολία όλων.η ακρίβεια και η ανάλυση της χωρητικής οθόνης διαφανών ηλεκτροδίων στους άξονες X και Y σχετίζονται με τον αριθμό των καναλιών στους άξονες X και Y, και όσο περισσότερα κανάλια, τόσο μεγαλύτερη η ακρίβεια.
