4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits

4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits
4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits

Μεγάλες Εικόνας :  4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits

Λεπτομέρειες:
Τόπος καταγωγής: ShenZhen / Κίνα
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Αριθμό μοντέλου: Σημείωση:
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 PC
Τιμή: The price for bulk order varies depending on the lot order quantity or the annual quantity demand.
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγής
Χρόνος παράδοσης: 3-5 εβδομάδες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union, Paypal
Δυνατότητα προσφοράς: 3000 χιλιάδες τεμάχια το μήνα.

4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits

περιγραφή
Προϊόν: 40,3" ίντσες IPS TFT LCD Απόφαση: 480x272 σημεία
Διασύνδεση: RGB 40 πιν Εργασιακή θερμοκρασία: -20°C έως +70°C
Θερμοκρασία αποθήκευσης.: -30°C έως +80°C Κατεύθυνση θέασης: Όλες οι οπτικές γωνίες (85/85/85/85)
οθόνη αφής: Δυνατότητα αφής επιφάνειας προαιρετική Κύκλος ελέγχου οδηγού: ST7282
Αριθμός πιν: 40 καρφίτσες Μέγεθος του γυαλιού κάλυψης: 130x96 χιλιοστά
Σύνδεση: Τύπος FPC Plugging Φωτεινότητα επιφάνειας: 350 cd/m2
Ζωή των LED: 40,000 ώρες Συμμόρφωση: Συμμόρφωση με τα πρότυπα REACH & RoHS

4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD μοντέλο τοπίου με φωτεινότητα 350 Nits Εισαγωγή του προϊόντος

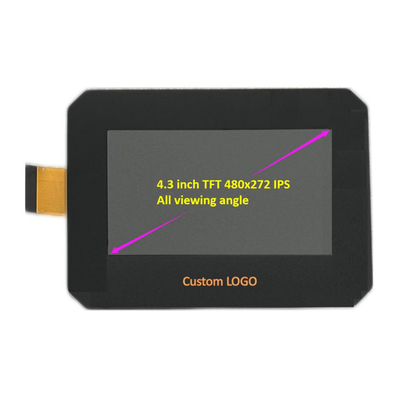

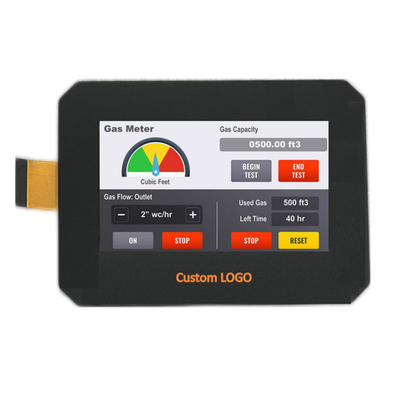

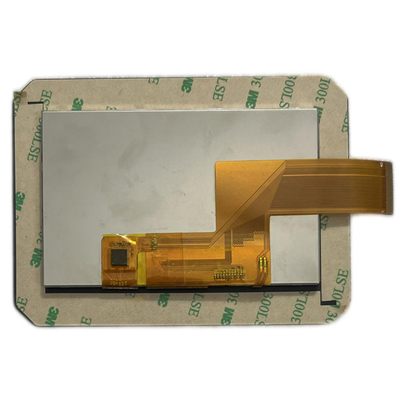

Το SFTC430B-7082B1-CT είναι ένα διαγώνιο μέγεθος 4,3 ιντσών IPS Full Viewing Angle TFT LCD module με ανάλυση 480x272 pixels.Περιλαμβάνει τις λειτουργίες IC ελεγκτή και οδηγού, υποστηρίζει RGB διεπαφή, τάση τροφοδοσίας (Vdd) εύρος από 3,0V έως 3,6V. Αυτή η μονάδα είναι με IPS πλήρη γωνία προβολής ((80/80/80/80), και αναλογία όψεως είναι 16:9.
Η μονάδα οθόνης LCD SFTC430B-7082B1-CT TFT είναι σε λειτουργία τοπίου με φωτεινότητα 350 νιτ. Η μονάδα είναι επίσης διαθέσιμη για αντίστοιχη οθόνη αφής και προγραμματισμένη χωρητική οθόνη αφής προαιρετικά.Η SFTC430B-7082B1-CT μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C.Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Εφαρμογή
Χρησιμοποιείται ευρέως σε μηχανή καφέ, φούρνο μικροκυμάτων, σαρωτή, οικιακό σύστημα, σύστημα ελέγχου πρόσβασης, εξοπλισμό παρακολούθησης, αναλυτές, σύστημα ασφαλείας, σύστημα άρδευσης κήπου, τερματικό POS, Cash Reader,κλπ..

Πλεονεκτήματα του προϊόντος
1.IPS πλήρης γωνία θέασης ((80/80/80/80). Πολύ καλή γωνία θέασης. Ιδανικό για διάφορα είδη εφαρμογών, ανεξάρτητα από το αν τοποθετούνται επάνω, ή στο τραπέζι, ή χρησιμοποιούνται σε φορητό, κλπ.
2Εξαιρετική απόδοση εμφάνισης του χρώματος του φόντου, της φωτεινότητας, της γωνίας θέασης και της έντασης κλπ.
3.Ένα άλλο τετράγωνο 4,3 ίντσες, μπορεί να λειτουργεί σε θερμοκρασία από -30°C έως +80°C για βιομηχανικές εφαρμογές.
4.Ελαστική για να έχουν με ή χωρίς αντίσταση οθόνη αφής. Μπορούμε να υποστηρίξουμε για να σχεδιάσει προσαρμοσμένη CTP ((κα capacitive touch panel) για τους πελάτες καθώς και. FPC είναι προσαρμόσιμη πάρα πολύ.
5Λύση χαμηλού κόστους μεταξύ των ίδιων ειδών στη βιομηχανία LCD.
6Εύκολη εγκατάσταση και συντήρηση.

Προϊόν: 40,3" ίντσες IPS TFT LCD Ψήφισμα: 480x272 σημεία
Διασύνδεση: RGB 40 Πιν Εργασιακή θερμοκρασία: -20°C έως +70°C
Θερμοκρασία αποθήκευσης -30°C έως +80°C Κατεύθυνση θέασης: Όλες οι οπτικές γωνίες (85/85/85/85)
Εικόνα αφής: Δυνατότητα αφής Διοικητικός παράγοντας ΣΤ7282
Αριθμός πιν: 40 PINS Μέγεθος γυαλιού κάλυψης: 130x96 χιλιοστά
Σύνδεση: Τύπος πλέγματος FPC Φωτεινότητα επιφάνειας: 350 Cd/m2
Διάρκεια ζωής LED: 40,000 ώρες Συμμόρφωση: Συμμόρφωση με τα πρότυπα REACH & RoHS





4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits Σχεδίαση προϊόντος

4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 0



4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 1

Ορισμός καρφίτσης διεπαφής

- Όχι, όχι. Ονομασία PIN Εισαγωγή/Εξόδου Περιγραφή
1 LED-K Εγώ... Καθοδικός LED
2 LED-A Εγώ... Άνωση LED
3 Επικεφαλής Εγώ... Σημείο ισχύος
4 ΔΕΔ Εγώ... Πηγή ενέργειας
5-12 R00-R07 Εγώ... Ερυθρό σήμα δεδομένων (LSB)
13-20 G00-G07 Εγώ... ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ
21-28 Β00-Β07 Εγώ... ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB)
29 Επικεφαλής Εγώ... Σημείο ισχύος
30 DLCK Εγώ... Σήμα ρολογιού για δείγμα κάθε ημερομηνίας
31 ΔΙΣΠ Εγώ... Εμφάνιση σήματος ON/OFF
32 HSYNC Εγώ... Οριζόντιο σήμα συγχρονισμού
33 VSYNC Εγώ... Βιόμετρο σήματος συγχρονισμού
34 DE Εγώ... Ενεργοποίηση ελέγχου δεδομένων εισόδου
35 Εθνική Κεντρική Αρχή - Άνοιξε
36 Εθνική Τράπεζα Εγώ... Σημείο ισχύος
37 XR Εγώ... Πίνακας PIN αφής
38 YD Εγώ... Πίνακας PIN αφής
39 XL Εγώ... Πίνακας PIN αφής
40 ΕΥ Εγώ... Πίνακας PIN αφής

Μέγιστο απόλυτο όριο

Άρθρο Σύμβολο Αξία Μονάδα
Πρόσθετη τάση τροφοδοσίας για λογική ΔΕΔ 3.0~3.6 V
Τεχνική ένταση Βίνι VDD+0.3 V
Θερμοκρασία λειτουργίας Τοπ -20 έως 70 °C
Θέρμανση αποθήκευσης Tstg -30 έως 80 °C

Ηλεκτρικά-οπτικά χαρακτηριστικά

Άρθρο Σύμβολο ΜΙΝ Τύπος Επικαιροποίηση Μονάδα

Δοκιμή

Υπόθεση

Πρόσθετη τάση Vf - 25.6 - V Αν=20mA
Τρόπος τροφοδοσίας Αν - 20 - mA -
Αντίστροφη τάση Βρ - - 5 V -
Απορρόφηση ισχύος Pd - 512 - mW -
Φωτεινή ένταση για LCM



-

- 350 - Cd/m2 Αν=20mA
Ομοιομορφία για το LCM - 70 75 - % Αν=20mA
Χρώμα φωτισμού πίσω Λευκό

Δοκιμή αξιοπιστίας

Άρθρο Υπόθεση Χρόνος (hrs) Εκτίμηση
Υψηλή θερμοκρασία. 80°C 120



Δεν υπάρχουν ανωμαλίες.

σε λειτουργίες

και εμφάνιση

Υψηλή θερμοκρασία.



70°C 120
Χαμηλή θερμοκρασία -30°C 120
Χαμηλή θερμοκρασία. -20°C 120
Η υγρασία 60°C/ 90%RH 120
Θερμικό σοκ Temp. Cycle

-20 °C ¬ 25 °C ® 70 °C

(0,5 ώρα ¬ 5 λεπτά ® 0,5 ώρα)

10 κύκλοι



4.3 ίντσες TFT LCD οθόνη China Manufacturer Supplier, 4.3 ίντσες TFT LCD ενότητα τοπίου με 350 Nits φωτεινότητα Εικόνα προϊόντος
4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 24.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 34.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 4

Διαχείριση ποιότητας


1Πολιτική ποιότητας
Παροχή υγιούς ποιότητας και παράδοση αγαθών εγκαίρως·
Για την ικανοποίηση των απαιτήσεων των πελατών με συνεχή βελτίωση
2Πολιτική ΕΥΑ
Να τηρεί τους νόμους και τους κανονισμούς και να προλαμβάνει και να ελέγχει τη ρύπανση·
Να προσπαθήσουν να μειώσουν τις εκπομπές και να διατηρήσουν και να αξιοποιήσουν πλήρως τους πόρους·
Βελτίωση της ευαισθητοποίησης για την προστασία του περιβάλλοντος και συνεχή βελτίωση του περιβάλλοντος.
3- Μέτρα που ελήφθησαν
Θα καταστήσει διαφανή την πολιτική ποιότητας της και θα βελτιώσει την ευαισθητοποίηση των εργαζομένων σχετικά με την ποιότητα μέσω της κατάρτισης και της εκπαίδευσης.
Με την εφαρμογή της διαχείρισης 5S, τα γραφεία και οι χώροι παραγωγής θα είναι καθαροί και οργανωμένοι και οι εργαζόμενοι καλά εκπαιδευμένοι.
Θα διασφαλίσει ότι το σύστημα εγγύησης ποιότητας ISO9001 καλύπτει όλα τα στάδια που επηρεάζουν την ποιότητα των προϊόντων και των υπηρεσιών πριν τα ενσωματώσει στη ρυθμιζόμενη και διαδικαστική διαχείριση και έλεγχο·
Με την προϋπόθεση ότι η ποιότητα είναι εγγυημένη, θα μειωθεί το κόστος παραγωγής, συμπεριλαμβανομένης της μείωσης του κόστους των πρώτων υλών και της βελτίωσης της παραγωγικής και διοικητικής απόδοσης.



Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά

4.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 54.3 ιντσών TFT LCD οθόνη China Manufacturer Supplier, 4.3 ιντσών TFT LCD Module με φωτεινότητα 350 Nits 6



Εικόνα αφής LCD


1.1 Αντίστοιχη οθόνη αφής
Πριν την εμφάνιση του iPhone, οι αντίστοιχες οθόνες αφής χρησιμοποιούνταν σχεδόν αποκλειστικά, οι οποίες χρησιμοποιούσαν αισθητήρες πίεσης για τον έλεγχο ανίχνευσης επαφής,που απαιτούν άμεση επαφή με την πίεση για την εντοπισμό της θέσης επαφής με ανίχνευση της αντίστασης.

Το κύριο μέρος της ανθεκτικής οθόνης αφής είναι μια ανθεκτική οθόνη φιλμ που ταιριάζει πολύ καλά με την επιφάνεια της οθόνης, η οποία είναι πολυστρωτή σύνθετη ταινία,που χρησιμοποιεί ένα στρώμα γυαλιού ή σκληρή πλαστική πλάκα ως στρώμα βάσης, και η επιφάνεια επικαλύπτεται με ένα διαφανές μεταλλικό οξείδιο (διαφανής αγωγική αντίσταση), το οποίο καλύπτεται με ένα στρώμα σκληροποίησης της εξωτερικής επιφάνειας,ομαλή και ανθεκτική στην τρίψη πλαστική στρώση, και η εσωτερική του επιφάνεια είναι επίσης επικαλυμμένη με επικάλυψη,και υπάρχουν πολλά μικρά (λιγότερα από 1/1000 ίντσες) διαφανή σημεία απομόνωσης μεταξύ τους για να διαχωρίσουν τα δύο στρώματα της αγωγού στρώσης μόνωσηςΌταν το δάχτυλο αγγίζει την οθόνη, τα δύο στρώματα των αγωγών στρωμάτων είναι σε επαφή στο σημείο άγγιξης, και η αντίσταση αλλάζει, δημιουργώντας ένα σήμα στις κατευθύνσεις X και Y,που στη συνέχεια αποστέλλεται στον ελεγκτή οθόνης αφήςΟ ελεγκτής ανιχνεύει αυτή την επαφή, υπολογίζει τη θέση του (X,Y) και στη συνέχεια προσομοιώνει τη συμπεριφορά του ποντικιού με βάση την προερχόμενη θέση.Αυτή είναι η πιο βασική αρχή της αντίστασης τεχνολογία οθόνες αφής.

Η οθόνη αφής που χρησιμοποιείται από τον συγγραφέα είναι μια αντίστοιχη οθόνη αφής, και το δικό της τσιπ ελέγχου οθόνης αφής είναι το XPT2046 (στο πίσω μέρος της οθόνης LCD U1 είναι το τσιπ).Το XPT2046 είναι ένας 4-σύρματος ελεγκτής με οθόνη αφής (SPI επικοινωνία) με 12-bit ανάλυση 125KHz slew rate step-by-step approximation A/D converter. Το XPT2046 υποστηρίζει διεπαφές χαμηλής τάσης I/O από 1,5V έως 5,25V. Το XPT2046 μπορεί να ανιχνεύσει τη θέση της πιεσμένης οθόνης εκτελώντας δύο μετατροπές A/D,και εκτός από τη μέτρηση της πίεσης που εφαρμόζεται στην οθόνη αφήςΤο εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +85°C.



Το τσιπ είναι πλήρως συμβατό με το ADS7843 και το ADS7846, και μπορείτε να ανατρέξετε στο δελτίο δεδομένων αυτών των δύο τσιπ για λεπτομερή χρήση αυτού του τσιπ.
Σημειώσεις:

(1) Όταν χρησιμοποιείται το τσιπ XPT2046, χρησιμοποιείται απευθείας η επικοινωνία SPI (όσο λογισμικό όσο και υλικό) για την ανάγνωση της υψηλής έκδοσης δεδομένων 12 bit από το τερματικό MISO,και στη συνέχεια να διαβάσει τις συντεταγμένες X και Y μέσω συντεταγμένων μετατροπής και φιλτράρισμα λειτουργίες(Αυτό μπορεί να διαπιστωθεί στη διαδικασία προγραμματισμού)

(2) Λόγω των ιδιαίτερων φυσικών του ιδιοτήτων, η βασική χρήση της αντίστασης της οθόνης αφής απαιτεί βαθμονόμηση του σφάλματος αφής,αλλά τα δεδομένα βαθμονόμησης της αντίστασης οθόνης του ίδιου τύπου LCD είναι κατά προσέγγιση;

(3) Λόγω της ύπαρξης ενός μηχανισμού που πρέπει να βαθμολογείται για αντίστοιχες οθόνες αφής, είναι γενικά απαραίτητο να βαθμολογείται πριν από τη χρήση.Μπορούμε να χρησιμοποιήσουμε 24CXX (EEPROM) για να αποθηκεύσουμε τις παραμέτρους αντιστάθμισης βαθμονόμησης, και στη συνέχεια δεν χρειάζεται να επανακατατάταξη κάθε φορά που ανοίγουμε τον υπολογιστή. (Ως τελευταία λύση, λαμβάνοντας υπόψη το κόστος,είναι πράγματι δυνατό να αποθηκευτούν τα δεδομένα βαθμονόμησης σε flash - δεν συνιστάται ιδιαίτερα);

Τα πλεονεκτήματα της αντίστασης της οθόνης αφής: υψηλή ακρίβεια, χαμηλή τιμή, ισχυρή ικανότητα κατά των παρεμβολών και καλή σταθερότητα.
Μειονεκτήματα της ανθεκτικής οθόνης αφής: εύκολο να γρατζουνιστεί, η διαπερατότητα του φωτός δεν είναι πολύ καλή, και δεν υποστηρίζει το multi-touch.Διαφορετικά, η μετατόπιση δεν είναι μικρή)



1.2 Συγκινητική οθόνη αφής
Σήμερα, σχεδόν όλα τα έξυπνα τηλέφωνα, συμπεριλαμβανομένων των tablet υπολογιστών, χρησιμοποιούν χωρητική οθόνη ως οθόνη αφής, η χωρητική οθόνη είναι η χρήση ανίχνευσης του ανθρώπινου σώματος για έλεγχο ανίχνευσης επαφής,χωρίς άμεση επαφή ή μόνο ελαφρά επαφή, ανιχνεύοντας το επαγωγούμενο ρεύμα για να εντοπίσει τις συντεταγμένες αφής. (Προς το παρόν, η βασική χωρητική οθόνη αφής είναι η κύρια)

Υπάρχουν δύο κύριοι τύποι χωρητικών οθονών αφής:

1) Επιφανειακή χωρητική χωρητική οθόνη αφής.

Η τεχνολογία επιφανειακής χωρητικής οθόνης αφής χρησιμοποιεί ITO (indium tin oxide,ένα διαφανές αγωγό υλικό) αγωγό φιλμ για την ανίχνευση της συμπεριφοράς της επιφάνειας της οθόνης μέσω ανίχνευσης ηλεκτρικού πεδίουΑλλά οι επιφανειακές χωρητικές οθόνες αφής έχουν κάποιους περιορισμούς, μπορούν να αναγνωρίσουν μόνο ένα δάχτυλο ή μια επαφή.

2) Προγραμματισμένη χωρητική οθόνη αφής.

Οι προγραμματισμένες χωρητικές οθόνες αφής είναι αισθητήρες που χρησιμοποιούν ηλεκτρόδια οθόνης αφής για να εκπέμπουν ηλεκτροστατικές γραμμές πεδίου.Υπάρχουν δύο τύποι χωρητικότητας που χρησιμοποιούνται γενικά στην τεχνολογία εκτίμησης χωρητικότητας: αυτοκαταγωγικότητα και αλληλεπιδράσεις.

Η αυτοκατασκευή, επίσης γνωστή ως απόλυτη χωρητικότητα, είναι η πιο ευρέως χρησιμοποιούμενη μέθοδος, και η αυτοκατασκευή αναφέρεται συνήθως στην χωρητικότητα που αποτελείται από ηλεκτρόδιο σάρωσης και γή.Στην επιφάνεια του γυαλιού, υπάρχουν εγκάρσια και διαμήκη ηλεκτρόδια σάρωσης από ITO, και μεταξύ αυτών των ηλεκτροδίων και του εδάφους σχηματίζουν έναν χωρητικό πόλο.ένας πυκνωτής προστίθεται παράλληλα με το κύκλωμα, αλλάζοντας έτσι τη συνολική χωρητικότητα της γραμμής σάρωσης.

Η χωρητικότητα αλληλεπίδρασης, επίσης γνωστή ως χωρητικότητα διάταξης, σχηματίζει χωρητικότητα στη διασταύρωση των εγκάρσιων και διαμήκων ηλεκτροδίων ITO στην επιφάνεια του γυαλιού.Η διαδραστική μέθοδος σάρωσης χωρητικότητας είναι να σαρώσει την αλλαγή χωρητικότητας σε κάθε διασταύρωση για να καθορίσει τη θέση του σημείου επαφήςΌταν αγγίξει, θα επηρεάσει τη σύνδεση των γειτονικών ηλεκτροδίων, αλλάζοντας έτσι την χωρητικότητα στην διασταύρωση,και η μέθοδος σάρωσης της διαδραστικής χωρητικότητας μπορεί να ανιχνεύσει την τιμή χωρητικότητας κάθε διασταύρωσης και την αλλαγή χωρητικότητας μετά την άγγιξη, έτσι απαιτεί μεγαλύτερο χρόνο σάρωσης από τη μέθοδο σάρωσης της αυτοκατασκευής, και χρειάζεται να σάρωσε και να ανιχνεύσει ηλεκτρόδια X * Y.όλα χρησιμοποιούν διαδραστική χωρητική τεχνολογία. (Το LCD της επιφάνειας ατομικής ελίτ του συγγραφέα είναι μια χωρητική οθόνη αφής)

Η μεταδοτική χωρητική οθόνη αφής χρησιμοποιεί δύο στήλες ηλεκτροδίων στις κατακόρυφες και οριζόντιες στήλες για να σχηματίσει ένα μήτρα αισθητήρα για την αίσθηση αφής.το ηλεκτρόδιο του άξονα X και το ηλεκτρόδιο του άξονα YΤο ηλεκτρόδιο στην εικόνα είναι πραγματικά διαφανές, και είναι εδώ για την ευκολία όλων.η ακρίβεια και η ανάλυση της χωρητικής οθόνης διαφανών ηλεκτροδίων στους άξονες X και Y σχετίζονται με τον αριθμό των καναλιών στους άξονες X και Y, και όσο περισσότερα κανάλια, τόσο μεγαλύτερη η ακρίβεια.
