Λεπτομέρειες:
|
Προϊόν: | επίδειξη 3,5 ίντσας TFT LCD | Απόφαση: | 320x480 HVGA |
---|---|---|---|
Κατεύθυνση θέασης: | 12 η ώρα. | Αριθμός πιν: | 40 πινάκια |
Διασύνδεση: | MCU 8/16BIT, SPI 3/4 καλώδιο | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) |
Σχεδιασμός Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) | Ενεργός χώρος: | 48.96 ((H) x73.44 ((V) (mm) |
Εικόνα αφής: | Με χωρητικό πάνελ αφής | Κύκλος ελέγχου οδηγού: | ILI9488 |
Οδηγός CTP: | FT6336U | Σύνδεση: | Συμπλέκτης |
Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Εικονική οθόνη TFT LCD με χωρητική αφής,Δείκτης LCD 320x480 HVGA TFT |
Εισαγωγή προϊόντος: Χαμηλή τιμή TN τύπου 3,5 ιντσών TFT LCD οθόνη με χωρητική οθόνη αφής
Σύνοψη:Είμαστε ενθουσιασμένοι που παρουσιάζουμε το Low Cost TN Type 3.5-Inch TFT LCD Display, μια καινοτόμο λύση που συνδυάζει προσιτότητα με προηγμένη τεχνολογία, ιδανική για ένα ευρύ φάσμα εφαρμογών.Αυτή η οθόνη διαθέτει ένα αξιόπιστο MCU μαζί με μια εύκολη στη χρήση διεπαφή SPI και μια ανταποκρινόμενη χωρητική οθόνη αφής, καθιστώντας την ιδανική επιλογή για προγραμματιστές και κατασκευαστές.
Βασικά χαρακτηριστικά:
Συμπίεστο μέγεθος: Το μέγεθος 3,5 ιντσών το καθιστά ιδανικό για έργα περιορισμένου χώρου, παρέχοντας παράλληλα άφθονο οπτικό χώρο.
Υψηλή Ανάλυση: Απολαύστε καθαρές εικόνες και ζωντανά χρώματα που αναπνέουν ζωή στις εφαρμογές σας, χάρη στις δυνατότητες οθόνης υψηλής ανάλυσης.
Η ενσωματωμένη τεχνολογία capacitive touch παρέχει μια διαισθητική εμπειρία χρήστη, επιτρέποντας απρόσκοπτη πλοήγηση και αλληλεπίδραση.
Συμβατότητα MCU: Σχεδιασμένη για να λειτουργεί αρμονικά με μια ποικιλία MCU, αυτή η οθόνη είναι ευπροσάρμοστη και εύκολο να ενσωματωθεί στα υπάρχοντα συστήματά σας.
Διασύνδεση SPI: Το πρωτόκολλο επικοινωνίας SPI εξασφαλίζει ταχεία μεταφορά δεδομένων και βελτιώνει τις επιδόσεις του συστήματος, επιτρέποντας γρήγορους χρόνους απόκρισης για διαδραστικές εφαρμογές.
Λογιστική λύση: Ως επιλογή χαμηλού κόστους, η οθόνη αυτή ανταποκρίνεται στους περιορισμούς του προϋπολογισμού χωρίς να συμβιβάζεται με την ποιότητα ή τις επιδόσεις.
Πλεονεκτήματα
Εύκολη ενσωμάτωση: Με σαφή εικόνες και τεκμηρίωση, η ενσωμάτωση αυτής της οθόνης στα έργα σας είναι εύκολη, εξοικονομώντας χρόνο και προσπάθεια.
Ευρείες εφαρμογές: Κατάλληλες για διάφορες εφαρμογές, συμπεριλαμβανομένων συσκευών IoT, φορητών συσκευών, συστημάτων αυτοματισμού και εκπαιδευτικών εργαλείων.
Σκληρή αντοχή: Σχεδιασμένο για να αντέχει στην καθημερινή χρήση, εξασφαλίζοντας μακροζωία και αξιοπιστία σε διάφορα περιβάλλοντα.
Εφαρμογές:
Καταναλωτικά Ηλεκτρονικά: Ιδανικό για μικρά gadgets όπως έξυπνες οικιακές συσκευές, ελεγκτές υγείας και φορητές κονσόλες παιχνιδιών.
Βιομηχανικά συστήματα ελέγχου: Ιδανικά για εφαρμογές HMI (Human-Machine Interface), βελτιώνοντας τη συμμετοχή των χρηστών και την λειτουργική αποτελεσματικότητα.
Εκπαιδευτικά έργα: Ένα εξαιρετικό εργαλείο για φοιτητές και ερασιτέχνες, καθιστώντας τη μάθηση και την κατασκευή πρωτοτύπων διαδραστικές και διασκεδαστικές.
Συμπέρασμα:Η χαμηλού κόστους οθόνη TN τύπου 3,5 ιντσών TFT LCD με χωρητική οθόνη αφής είναι μια αλλαγή παιχνιδιού για τους προγραμματιστές που αναζητούν μια φιλική προς τον προϋπολογισμό αλλά υψηλής απόδοσης λύση οθόνης.Είτε δημιουργείτε ένα νέο προϊόν είτε βελτιώνετε ένα υπάρχονΞεκινήστε σήμερα και ανεβάστε το έργο σας με αυτή την εξαιρετική οθόνη!
Χαρακτηριστικά
Προϊόν: | 3.5 ιντσών TFT LCD οθόνη |
Ψήφισμα: | 320x480 HVGA |
Διασύνδεση: | MCU 8/16BIT, SPI 3/4 καλώδιο |
Αριθμός πιν: | 40 πινάκια |
Κατεύθυνση θέασης: | 12 η ώρα. |
Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
Σχεδιασμός Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
Ενεργός χώρος: | 48.96 ((H) x73.44 ((V) (mm) |
Εικόνα αφής: | Με χωρητικό πίνακα αφής |
Οδηγός: | FT6336U |
Διοικητικός παράγοντας | ΙΛΙ9488 |
Σύνδεση: | Συμπλέκτης |
Εργασιακή θερμοκρασία: | -20°C έως +70°C |
Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Μηχανική διάσταση
Οπτική προδιαγραφή
Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
Λευκή φωτεινότητα (κέντρο) | Επτά |
Θ=0Κανονικό ΠαρακολούθησηΓωνία ΙΒΛ= 120mA |
- Δεν ξέρω. | 300 | - Δεν ξέρω. | cd/m2 | |
Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 20 | 40 | ms | ||
Αναλογία αντίθεσης | Επενδύσεις | - Δεν ξέρω. | 500 | - Δεν ξέρω. | - Δεν ξέρω. | ||
Χρώμα Χρωματικότητα (CIE1931) |
λευκό | Wx | 0.292 | 0.307 | 0.322 | ||
Ο Γουάι | 0.312 | 0.327 | 0.342 | ||||
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 70 | - Δεν ξέρω. | |
ΘR | - Δεν ξέρω. | 70 | - Δεν ξέρω. | ||||
Βε |
ΘU | - Δεν ξέρω. | 60 | - Δεν ξέρω. | |||
ΘD | - Δεν ξέρω. | 60 | - Δεν ξέρω. | ||||
Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
Χρωματική διάσταση | NTSC | Θ=0 | 57 | 60 | - Δεν ξέρω. | % | |
Οπτιμική κατεύθυνση θέασης | 12 0' Clock |
Κατάσταση μέτρησης
> Περιοχή μέτρησης: σκοτεινό δωμάτιο
> LED ρεύμα IL: 120mA
> θερμοκρασία περιβάλλοντος: 25±2°C
> 15 λεπτά χρόνος προθέρμανσης
Ηλεκτρικά χαρακτηριστικά
Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | 1.65 | 1.8 | 3.3 | |
Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Χαρακτηριστικά μονάδας οπίσθιου φωτισμού
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
ρεύμα LED | ΙΙ | - | 90 | 120 | mA |
Ηλεκτρική τάση | Επικεφαλής | - | 2.8 | 3.2 | V |
Διάρκεια ζωής λειτουργίας LED | Ηρ | 30000 | 40000 | - | Η ώρα |
Ορισμός πινών διεπαφής LCM
Πινάκια - Όχι, όχι, όχι. |
Σύμβολο | Λειτουργία |
1 | XL | Αγγίξτε την αριστερή γραμμή. |
2 | ΕΥ | Αγγίξτε το επάνω κύκλωμα |
3 | XR | Αγγίξτε τη δεξιά γραμμή. |
4 | YD | Αγγίξτε την κάτω γραμμή. |
5 | Εθνική Τράπεζα | Γη |
6 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία 1.8V |
7 | ΚΑΚ | Ηλεκτρική τροφοδοσία 2.8V |
8 | ΕΜΑΡΚΑ | Σήμα συγχρονισμού καρέ |
9 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου (ενεργό χαμηλό) |
10 | RS | Παράλληλη εμφάνιση δεδομένων/πιν επιλογής εντολών |
11 | WR/SPI_SCL | Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU 8080 / πιν SCL ως Serial Clock |
12 | ΕΠ και ΕΤ | Διάβασμα ενεργοποιημένο σε παράλληλη διεπαφή MCU 8080. |
13 | SPI_SDA | Δίπλωμα εισόδου/εξόδου σειριακών δεδομένων με αμφίδρομο τρόπο |
14 | SPI_SDO | Έκδοση σειριακών δεδομένων |
15 | Επαναφορά | Εξωτερική είσοδος επαναφοράς. |
16 | Εθνική Τράπεζα | Γη |
17-32 | DB0-DB15 | MCU παράλληλη διεπαφή λεωφορείου δεδομένων. |
33 | LEDA | Πίσω φως LED ((Ανόδος) |
34-36 | LEDK | Πίσω φως LED (Καθοδίου) |
37 | Εθνική Τράπεζα | Γη |
38 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής |
39 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής |
40 | IM2 | Επιλέξτε τη λειτουργία διεπαφής |
Ορισμός πινών FPC με άγγιγμα
1 | CTP_RST | Επαναφορά της οθόνης αφής |
2 | CTP_INT | Σήμα διακοπής οθόνης αφής |
3 | CTP_SDA | Σήμα δεδομένων οθόνης αφής |
4 | CTP_SCL | Σήμα ρολογιού οθόνης αφής |
5 | Εθνική Τράπεζα | Γη |
6 | ΔΕΔ | Ηλεκτρική τροφοδοσία |

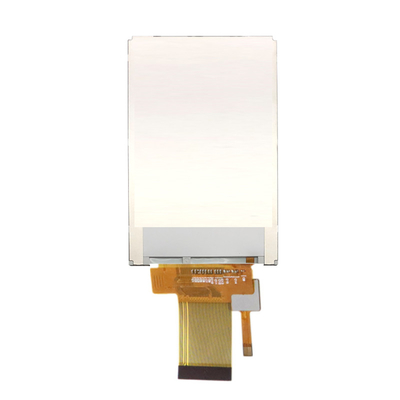

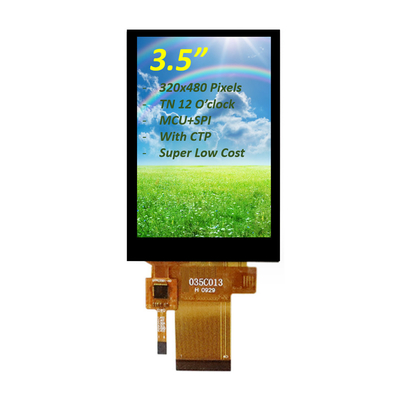

Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Γενικές ερωτήσεις
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Χρειάζεται 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας. Μετά την έγκριση δείγματος, η μαζική παραγωγή θα ακολουθήσει τα εγκεκριμένα δείγματα.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
