Λεπτομέρειες:
|
| Προϊόν: | 7 ιντσών TFT LCD οθόνη | Εργασιακή θερμοκρασία: | -30°C έως +75°C |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) | Απόφαση: | 1024 RGB x 600 |
| Διασύνδεση: | RGB | Αριθμός πιν: | 50 πινάκια |
| Κατεύθυνση θέασης: | IPS, Όλες οι οπτικές γωνίες (85/85/85/85) | Σχεδιασμός Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Ενεργός χώρος: | 154.21 ((H) x85.92 ((V) (mm) | οθόνη αφής: | Δικαιούχος |
| Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) | Εμφάνιση χρωμάτων: | 16.7 Μ |
| Σύνδεση: | Συμπλέκτης | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | επίδειξη 1024x600 TFT LCD,50 πιν TFT LCD οθόνη |
||
7 ιντσών TFT LCD οθόνη ευρεία θερμοκρασία λειτουργία 1024x600 HMI οθόνη RGB 50pins εισαγωγή προϊόντος
Η οθόνη SFTO700XC-7026AN TFT LCD είναι οθόνη πλήρους γωνίας θέασης τύπου IPS 7 ιντσών με ανάλυση 1024x600 pixels.αυτή η οθόνη TFT SFTO700XC-7026AN λειτουργεί σε 3.3V (η τάση ισχύος), η Vdd είναι από 3,0V έως 3,6V.
Το SFTO700XC-7026AN είναι σχεδιασμένο με χωρητικό πάνελ αφής, προαιρετικά IIC και διεπαφή USB.Το TFT LCD SFTO700XC-7026AN είναι σε καλή ποιότηταΩς οθόνη βιομηχανικού επιπέδου, το προϊόν αυτό χρησιμοποιείται ευρέως σε βιομηχανικές και ιατρικές εφαρμογές, τερματικό POS, HMI, οικιακή αυτοματοποίηση, σύστημα ασφαλείας κλπ.
| Προϊόν: | 7 ιντσών TFT LCD οθόνη |
| Φωτεινότητα επιφάνειας: | 1000 Cd/m2 (νίτσες) |
| Εργασιακή θερμοκρασία: | -30°C έως +75°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Αριθμός πιν: | 50 πινάκια |
| Ψήφισμα: | 1024 RGB X 600 |
| Διασύνδεση: | RGB |
| Κατεύθυνση θέασης: | IPS, Όλη η γωνία θέασης (85/85/85/85) |
| Ενεργός χώρος: | 154.21 ((H) x85.92 ((V) (mm) |
| Σχεδιασμός Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Εικόνα αφής: | Δικαιούχος |
| Χρώματα εμφάνισης: | 16.7 M |
| Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Σύνδεση: | Συμπλέκτης |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Χαρακτηριστικά
Αυτή η οθόνη TFT 7 ιντσών είναι μια έγχρωμη ενεργή μήτρα TFT LCD που χρησιμοποιεί αμορφά TFT πυριτίου (ThinFilm Transistors) ως ενεργές συσκευές διακόπτη.

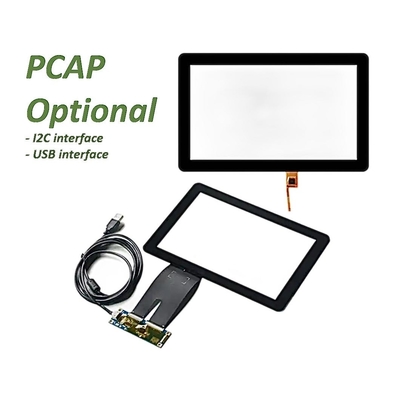

Αυτή η οθόνη PCAP TFT LCD 7 ιντσών είναι σχεδιασμένη με χωρητική οθόνη αφής, το γυαλί του κάλυψης μπορεί να προσαρμοστεί ως απαίτηση του πελάτη.
Αυτή η οθόνη TFT 7 ιντσών είναι με χρωματική φάση τύπου 50% Min.45%.
Ο χρόνος απόκρισης αυτού του 7 ιντσών LCD TFT είναι Typ. 30ms, Max. 35ms.
Αυτή η οθόνη 7 ιντσών 1024x600 TFT έχει αναλογία αντίθεσης Typ:1000 Min:800.
Αυτό το 7 ιντσών RGB TFT λειτουργεί σε ευρεία θερμοκρασία που κυμαίνεται από -30 βαθμούς έως +75 βαθμούς.
7 ιντσών TFT LCD οθόνη ευρεία θερμοκρασία λειτουργία 1024x600 HMI οθόνη RGB 50pins Σχέδιο προϊόντος
Ηλεκτρικές προδιαγραφές μονάδας LCD
Ορισμός πιν
I: εισροή, O: έξοδος, P: ισχύς
Σημείωση 1: Επιλέξτε τη λειτουργία DE/SYNC. Κανονικά τραβήξτε ψηλά. Όταν επιλέξετε τη λειτουργία DE, MODE= 1 , τα VS και HS πρέπει να τραβήξουν ψηλά. Όταν επιλέξετε τη λειτουργία SYNC, MODE= 0 , η λειτουργία DE πρέπει να είναι γειωμένη.
Σημείωση 2: Όταν εισάγονται δεδομένα RGB 18 bit, τα δύο χαμηλά bits των δεδομένων R, G και B πρέπει να είναι εδαφισμένα.
Σημείωση 3: Τα δεδομένα πρέπει να είναι κλειδωμένα στην άκρη πτώσης του DCLK.

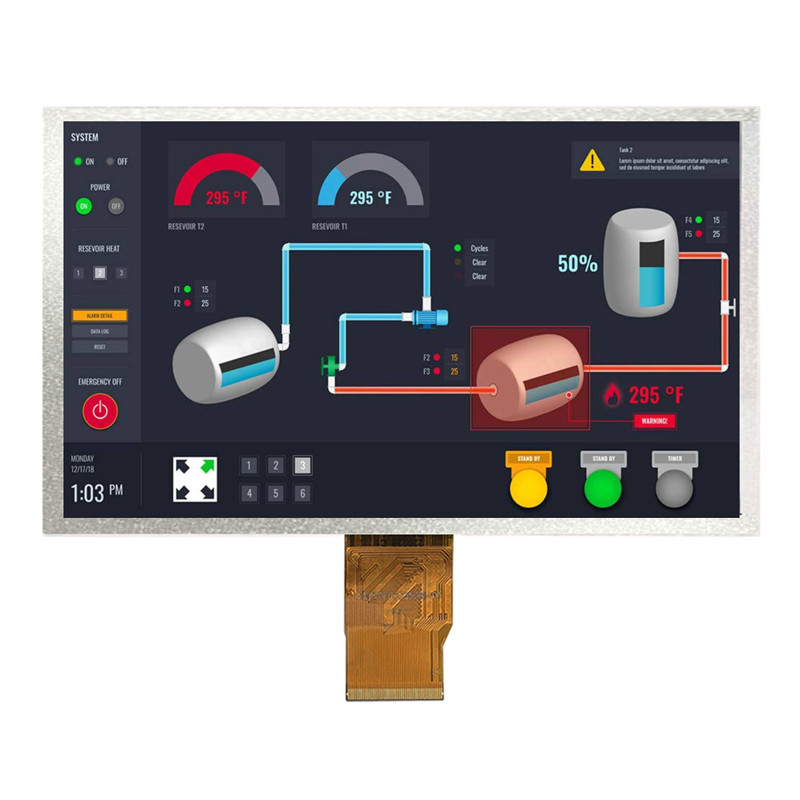

7 ιντσών TFT LCD οθόνη ευρείας θερμοκρασίας λειτουργία 1024x600 HMI οθόνη RGB 50pins Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η SAEF Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα.Γύρο 22 ιντσών, 1,28 ιντσών,1.44", 1.54", 1.772", 2.1" στρογγυλο, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" στρογγυλο, 3.5", 3.6" στρογγυλο, 3.7", 4" στρογγυλο, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" και 28" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) κλπ.Υπάρχουν περισσότερα από 300 πρότυπα μοντέλα TFT που αναφέρονται σε αυτόν τον ιστότοπο· Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύπτει από τα τυποποιημένα στοιχεία για την ικανοποίηση των απαιτήσεων των πελατών.
Οι οθόνες SAEF TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυπικών μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες LCD SAEF TFT είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική τεχνολογία (PCAP touch screen)Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες SAEF TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
