Λεπτομέρειες:
|
| Προϊόν: | 8 ιντσών RGB TFT LCD οθόνη | Απόφαση: | 800 RGB x 600 |
|---|---|---|---|
| Κατεύθυνση θέασης: | TN 12 η ώρα | Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) |
| Διασύνδεση: | 24 μπιτ RGB | Αριθμός πιν: | 50 πινάκια |
| Σχεδιασμός Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) | Ενεργός χώρος: | 162.0(H) x 121,5 ((V) (mm) |
| οθόνη αφής: | Δικαιούχος RTP & CTP | Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Εμφάνιση χρωμάτων: | 16.7 Μ | Σύνδεση: | Συμπλέκτης |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | επίδειξη 8 ίντσας TFT LCD,Δείκτης TFT LCD 12 ωρών |
||
Φαρμακευτική προμήθεια 8 ιντσών TFT LCD οθόνη 800x600 Pixel TN RGB 12:00 Παρουσίαση της οθόνης
Η οθόνη TFT LCD SFTO800FC-7008AN είναι μια οθόνη 8 ιντσών τύπου TN με κατεύθυνση προβολής 12:00 με ανάλυση 800x600 pixels.αυτή η οθόνη TFT SFTO800FC-7008AN λειτουργεί σε 3.3V (η τάση ισχύος), η Vdd είναι από 3,0V έως 3,6V.
Η SFTO800FC-7008AN έχει σχεδιαστεί με χωρητικό πάνελ αφής, προαιρετική διεπαφή IIC και USB.Το LCD αφής TFT SFTO800FC-7008AN είναι σε καλή ποιότηταΩς οθόνη βιομηχανικού επιπέδου, το προϊόν αυτό χρησιμοποιείται ευρέως σε βιομηχανικές και ιατρικές εφαρμογές, τερματικό POS, HMI, οικιακή αυτοματοποίηση, σύστημα ασφαλείας κλπ.
Χαρακτηριστικά
| Προϊόν: | 8 ιντσών RGB TFT LCD οθόνη |
| Ψήφισμα: | 800 RGB X 600 |
| Φωτεινότητα επιφάνειας: | 250 Cd/m2 (νίτσες) |
| Κατεύθυνση θέασης: | TN 12 η ώρα |
| Διασύνδεση: | 24 bit RGB |
| Σχεδιασμός Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Αριθμός πιν: | 50 πινάκια |
| Ενεργός χώρος: | 162.0(H) X 121,5 ((V) (mm) |
| Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Σύνδεση: | Συμπλέκτης |
| Εικόνα αφής: | Δικαιούχος RTP & CTP |
| Χρώματα εμφάνισης: | 16.7 M |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
>Αυτή η οθόνη 8 ιντσών TFT είναι μια LCD TFT ενεργού χρώματος που χρησιμοποιεί ένα TFT αμόρφου πυριτίου (τρανζίστορ λεπτού φιλμ) ως ενεργό συσκευή διακόπτη.
> Αυτή η οθόνη LCD PCAP TFT 8 ιντσών διαθέτει χωρητική οθόνη αφής με γυαλί κάλυψης που μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
>Η χρωματική γκάμα που είναι τυπική για αυτή την οθόνη 8 ιντσών TFT είναι 50% Min.45%.
>Αυτό το 8 ιντσών LCD TFT έχει τυπικό χρόνο απόκρισης 30 ms και μέγιστο 35 ms.
>Αυτή η οθόνη 8 ιντσών 800x600 TFT LCD έχει αναλογία αντίθεσης Typ:1000 Min:800.
>Αυτή η οθόνη 8 ιντσών RGB TFT μπορεί να λειτουργεί σε ευρύ εύρος θερμοκρασιών από -20 βαθμούς έως +70 βαθμούς.
>Αυτό το TN TFT LCD 7 ιντσών είναι ένα πράσινο και φιλικό προς το περιβάλλον προϊόν, χωρίς RoHS & Halogen.
>Αυτή η 8 ιντσών χωρητική οθόνη αφής έχει χαμηλή τάση κίνησης και χαμηλή κατανάλωση ενέργειας.

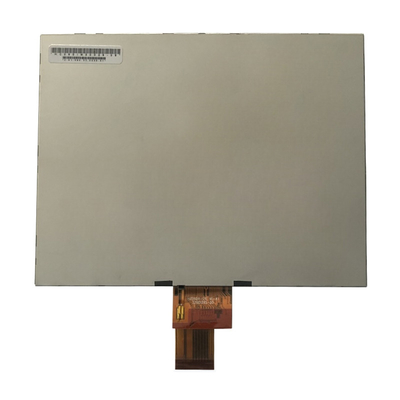

Εταιρική προμήθεια 8 ιντσών TFT LCD οθόνη 800x600 Pixel TN RGB 12:00 Εικόνα προϊόντος
Ορισμός πιν
Pin1-2 LEDA Ανώδος πίσω φωτός
Pin3-4 LEDK Καθοδική οπίσθια λάμψη
Πιν5 GND Ground
Pin6 VCOM Για εξωτερική είσοδο VCOM DC
Pin7 DVDD ψηφιακή ισχύς
Pin8 MODE DE/SYNC επιλογή λειτουργίας
Πίνακα 9 DE Δυνατότητα ενεργοποίησης δεδομένων
Σήμα συγχρονισμού πιν10 VS Frame
Σημείο συγχρονισμού γραμμής HS Pin11
Πίνακας 12-19 B7-B0 Λεωφορείο δεδομένων
Πίνακας 20-27 G7-G0 Λεωφορείο δεδομένων
Πίνακας 28-35 R7-R0 Λεωφορείο δεδομένων
Pin36 GND Γη
Πιν37 DCLK Σημείο ρολογιού Dot
Pin38 GND Γη
Pin39 L/R Η πηγή ελέγχει τη δεξιά ή την αριστερή ακολουθία.
Pin40 U/D Πύλη προς τα πάνω ή προς τα κάτω ελέγχου σάρωσης
Pin41 VGH Θετική ισχύς για TFT
Pin42 VGL αρνητική ισχύς για TFT
Pin43 AVDD Αναλογική ισχύς
Πιν44 RESETGlobal πιν σήματος επαναφοράς.Active χαμηλή για να εισέλθει σε κατάσταση επαναφοράς. προτείνω τη σύνδεση με ένα κύκλωμα επαναφοράς RC για σταθερότητα. κανονικά τραβήξτε ψηλά.
Pin45 NC Δεν συνδέεται
Pin46 VCOM Για εξωτερική είσοδο VCOM DC
Pin47 DITHB Ρυθμιστική ρύθμιση.DITH="H" ανάλυση 6 bit;DITH="L" ανάλυση 8 bit ((προεπιλεγμένη ρύθμιση)
Πίνακας 48 GND Ground
Pin49 NC Δεν συνδέεται
Pin50 NC Δεν συνδέεται

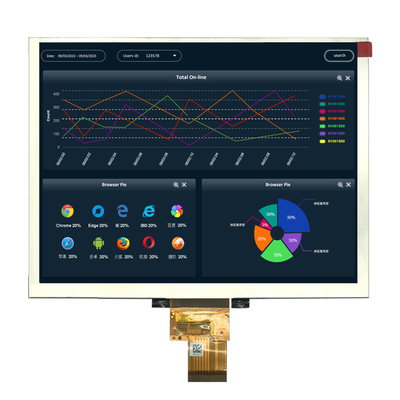

Φαρμακευτική προμήθεια 8 ιντσών TFT LCD οθόνη 800x600 Pixel TN RGB 12:00 Εικόνα οθόνης Προϊόν
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η SAEF Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα.Γύρο 22 ιντσών, 1,28 ιντσών,1.44", 1.54", 1.772", 2.1" στρογγυλο, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" στρογγυλο, 3.5", 3.6" στρογγυλο, 3.7", 4" στρογγυλο, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" και 28" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) κλπ.Υπάρχουν περισσότερα από 300 πρότυπα μοντέλα TFT που αναφέρονται σε αυτόν τον ιστότοπο· Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύπτει από τα τυποποιημένα στοιχεία για την ικανοποίηση των απαιτήσεων των πελατών.
Οι οθόνες SAEF TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυπικών μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες LCD SAEF TFT είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική τεχνολογία (PCAP touch screen)Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες SAEF TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
