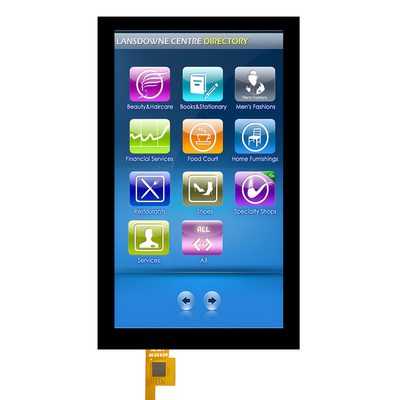

5 ιντσών TFT Display Κατασκευαστής, Τύπος Πορτρέτου 5 ιντσών PCAP TFT Display εισαγωγή
Χαρακτηριστικά
- Αυτή η οθόνη LCD TFT 5 ιντσών SF-TC500I-8725B-CT3 έχει διαγώνιο 5 ιντσών και ανάλυση 720x1280 pixels.
- Η εν λόγω μονάδα οθόνης LCD 5 ιντσών είναι εξοπλισμένη με ολοκληρωμένο κύκλωμα ILI9881C, το οποίο περιλαμβάνει λειτουργίες IC ελεγκτή και οδηγού και υποστηρίζει διεπαφές MIPI.
- Αυτή η οθόνη PCAP TFT 5 ιντσών έχει τάση τροφοδοσίας (Vdd) που κυμαίνεται από 2,6V έως 3,3V (τυπική τιμή 2,8V).
- Αυτή η οθόνη LCD 5 ιντσών είναι οθόνη τύπου IPS με πλήρη γωνία θέασης 85/85/85/85 max.
- Αυτό το 5 ιντσών πορτρέτο TFT SF-TC500I-8725B-CT3 εμφανίζεται σε κατάσταση πορτρέτου με φωτεινότητα 300 νιτ και μπορεί να προσαρμοστεί σε 1000 νιτ σύμφωνα με τις απαιτήσεις του πελάτη.
- Αυτή η οθόνη TFT μήκους 5 ιντσών είναι εξοπλισμένη με οθόνη αφής PCAP (προβολή χωρητική), με IC GT5688, διεπαφή I2C και τεχνολογία αφής 5 σημείων,παρέχοντας μια ευαίσθητη και φιλική προς τον χρήστη εμπειρία.
- Αυτή η οθόνη οθόνης PCAP TFT 5 ιντσών μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C. Η θερμοκρασία αποθήκευσης της είναι μεταξύ -30 °C και +80 °C.
- Είτε χρησιμοποιείται σε εσωτερικούς είτε σε εξωτερικούς χώρους, αυτή η οθόνη LCD TFT 5 ιντσών μπορεί να ανταποκριθεί σε διάφορες απαιτήσεις οθόνης.Οικιακή αυτοματοποίηση, συστήματα ελέγχου πρόσβασης, εξοπλισμό παρακολούθησης, αναλυτές, συστήματα ασφαλείας, συστήματα άρδευσης κήπων και ένα ευρύ φάσμα εφαρμογών.
Πληροφορίες για το προϊόν
| Προϊόν: |
5 ιντσών TFT LCD οθόνη |
| Ψήφισμα: |
720x1280 σημεία |
| Διασύνδεση: |
ΜΙΠΙ |
| Κατεύθυνση θέασης: |
IPS Όλη η γωνία θέασης ((85/85/85/85) |
| Εικόνα αφής: |
PCAP |
| Δομή PCAP: |
ΓΓΠ |
| Ελεγκτής CTP: |
GT5688 |
| Ελεγκτής LCD: |
ΙΛΙ9881C |
| Μέγεθος γυαλιού κάλυψης: |
Προσαρμόσιμη |
| Σύνδεση: |
ZIF FPC |
| Αριθμός πιν: |
25 πινάκια |
| Φωτεινότητα επιφάνειας: |
300 Cd/m2 (νίτσες) |
| Διάρκεια ζωής LED: |
40,000 ώρες |
| Συμμόρφωση: |
Συμμόρφωση με τα πρότυπα REACH & RoHS |
5 ιντσών TFT Display Κατασκευαστής, τύπος πορτρέτου 5 ιντσών PCAP TFT Display Drawing
Χαρακτηριστικά DC
Σημείωση: Η τάση μεγαλύτερη από το ανωτέρω μπορεί να βλάψει τη μονάδα.
Ηλεκτρικά-οπτικά χαρακτηριστικά
1Ομοιομορφία = Min/Max * 100%
2Ο χρόνος ζωής του LED ορίζεται ως εξής:Η τελική φωτεινότητα είναι 70% της αρχικής φωτεινότητας.Μεθοδος μέτρησης: (X*Y: περιοχή φωτός)
Οπτικά χαρακτηριστικά
Προϋποθέσεις μέτρησης:1- Μέτρηση περιβάλλοντος: σκοτεινό δωμάτιο, - θερμοκρασία περιβάλλοντος: 25±2°C, - χρόνο προθέρμανσης 30 λεπτών.
Ορισμός πινών TFT LCD
Πιν1, LEDA LED άνοδος
Pin2, LEDK LED Καθοδική
Πιν3, τροφοδοσία VCC 2.8V
Πιν4, IOVCC Στήριξη 1.8V/2.8V Πρόταση
Πιν 5, GND Power Ground.
Πιν6, σήματα ρολογιού CLKP DSI-CLK+
Πιν7, CLKN DSI-CLK- σήματα ρολογιού
Πιν 8, GND Power Ground.
Πίνακα 9, D0N DSI-D0- σήματα δεδομένων
Πίνακα 10, σήματα δεδομένων D0P DSI-D0+
Πιν11, GND Power Ground
Σημεία δεδομένων Pin12, D1N DSI-D1
Πίνακα 13, σήματα δεδομένων D1P DSI-D1+
Πιν14, GND Power Ground
Σημεία δεδομένων Pin15, D2N NC DSI-D2
Πίνακας 16, D2P NC DSI-D2+ σήματα δεδομένων
Πιν17, GND Power Ground
Πίνακας 18, D3N NC DSI-D2- σήματα δεδομένων
Πίνακας 19, D3P NC DSI-D2+
Πιν20, GND Power Ground.
Pin21, TE Ηλεκτρική τροφοδοσία 2.8V
Πίνακας 22 (Pin22, LCD_ID)
Πιν23, ΕΠΙΣΤΑΣΗ Εγγραφή επιλέξτε πιν
Πιν24, GND Power Ground
Πιν25, GND Power Ground
Ορισμός CTP Pin
Πιν 1, GND
Πιν 2, SDA - 2,8V
Pin3, SCL - 2,8V
Πιν4, VDD - 3,3V
Πιν5, INT
Πιν 6, RST.

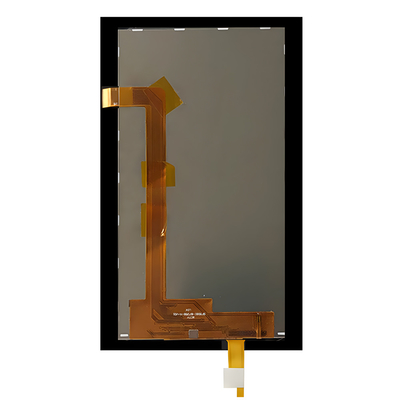

5 ιντσών TFT Display Κατασκευαστής, τύπος πορτρέτου 5 ιντσών PCAP TFT Display Image
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία αφής του πυκνωτή προβολής (PCAP) παρέχει γρήγορη και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία.Η προβολή της τεχνολογίας Saef capacitive οθόνη αφής έχει σχεδιαστεί ειδικά για αυστηρή βιομηχανικήΜπορούμε επίσης να συνδυάσουμε οθόνες αφής PCAP με οθόνες υγρών κρυστάλλων (LCD),που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
