Λεπτομέρειες:
|
Προϊόν: | 7.6 ιντσών Square LCD οθόνη | Απόφαση: | 800*800 σημεία |
---|---|---|---|
Διασύνδεση: | ΜΙΠΙ | Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) |
Κατεύθυνση θέασης: | IPS, Όλες οι οπτικές γωνίες (85/85/85/85) | οθόνη αφής: | Προσαρμόσιμη |
Ελεγκτής LCD: | ΙΛΙ9881C | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -25°C έως +75°C |
Φωτεινότητα: | 1000 ψείρες | Σύνδεση: | ZIF FPC |
Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | 7.6 ιντσών TFT LCD οθόνη,Οθόνη TFT LCD με δυνατότητα ανάγνωσης από το φως του ήλιου,Τετραγωνικός τύπος μονάδας LCD tft |
Ηλιακό διάβασμα 7,6 ιντσών TFT LCD 1000Nits 800x800 Pixels IPS οθόνηΕισαγωγή του προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Δείκτης LCD τετράγωνου
Μέγεθος: 7,6 ίντσες
Αποφασιστικότητα: 800x800 κουκίδες
Οδηγία παρακολούθησης: IPS
∆ιασύνδεση: MIPI
Οδηγός IC: ILI9881C
Ελεγκτικός συμβούλιο: όχι
∆ιαφάνεια (cd/m2): 1000
Μέτρο δια τρύπας: όχι
Εικονική οθόνη: Προβλεπόμενο χωρητικό πάνελ αφής (PCAP) προαιρετικό
Σημείο ανίχνευσης: 5 δάχτυλα
∆ιαχείριση θερμοκρασίας: -20~+70°C (ευρύτατη θερμοκρασία)
Περιγραφή
Η SAEF Technology SFTΟ760GX-7109A-Nμια μονάδα LCD TFT με διαγώνιο 7,6 ίντσες τετραγωνικό και ανάλυση 800x800 pixel. Η εν λόγω μονάδα οθόνης LCD 7,6 ίντσες είναι εξοπλισμένη με ολοκληρωμένο κύκλωμα ILI9881C,που περιλαμβάνει λειτουργίες IC ελεγκτή και οδηγούΤο εύρος τάσης τροφοδοσίας (Vdd) αυτής της οθόνης LCD 7,6 ιντσών κυμαίνεται από 2,5V έως 3,6V (τυπική τιμή 3,3V).Η μονάδα 6 ιντσών είναι τύπου IPS, με πλήρη γωνία θέασης (85/85/85/85 μέγιστη).
ΗΕπενδύσειςΟ760GX-7109A-N Το εν λόγω 7,6 ιντσών IPS TFT LCD μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C. Η θερμοκρασία αποθήκευσης του είναι μεταξύ -25 °C και +75 °C.Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων, αυτή η 7,6 ιντσών IPS TFT LCD οθόνη μπορεί να ανταποκριθεί σε διάφορες απαιτήσεις οθόνης.Συστήματα ελέγχου πρόσβασης, εξοπλισμός παρακολούθησης, αναλυτές, συστήματα ασφαλείας, συστήματα άρδευσης κήπων και ένα ευρύ φάσμα εφαρμογών.
Πληροφορίες για το προϊόν
Προϊόν: | 7.6 ίντσες Square LCD οθόνη |
Ψήφισμα: | 800*800 σημεία |
Φωτεινότητα επιφάνειας: | 1000 Cd/m2 (νίτσες) |
Διασύνδεση: | ΜΙΠΙ |
Εικόνα αφής: | Προσαρμόσιμη |
Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
Κατεύθυνση θέασης: | IPS, Όλη η γωνία θέασης (85/85/85/85) |
Ελεγκτής LCD: | ΙΛΙ9881C |
Εργασιακή θερμοκρασία: | -20°C έως +70°C |
Θερμοκρασία αποθήκευσης | -25°C έως +75°C |
Φωτεινότητα: | 1000 νιτ |
Διάρκεια ζωής LED: | 40,000 ώρες |
Σύνδεση: | ZIF FPC |
Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ηλιακό διάβασμα 7,6 ιντσών TFT LCD 1000 Nits 800x800 Pixels IPS οθόνηΣχέδιο προϊόντος
Ορισμός πιν
Πινάκια - Όχι, όχι, όχι. | Σύμβολο | Περιγραφή |
1 | LEDA | Άνοδος φώτισης LED |
2 | LEDK | Καθοδική συσκευή με φως LED. |
3 | LEDK | Καθοδικός φωτισμός LED |
4 | VCl | Η παροχή ισχύος για την αναλογική ισχύ |
5 | ΔΕΔΔΚ | Η παροχή ενέργειας για το λογικό κύκλωμα ισχύος και Ε/Υ |
6 | Επαναφορά | Επαναφορά σήματος (ελαφρώς ενεργό) |
7 | ΤΕ | Έκδοση φαινομένου σχίσματος |
8 | ΠΟΜ | Η έξοδος συχνότητας PWM για τον έλεγχο του οδηγού LCD. |
9 | Εθνική Τράπεζα | Ηλιακή υποδομή |
10 | MIPI_DP0 | Διάδρομος δεδομένων MIPI-DSI 0 |
11 | MIPI_DNO | Διάδρομος δεδομένων MIPI-DSI 0 αρνητική πένα εισόδου |
12 | Εθνική Τράπεζα | Ηλιακή υποδομή |
13 | MIPI_DP1 | Διάδρομος δεδομένων MIPI-DSI 1 θετική πένα εισόδου |
14 | MIPI_DN1 | Διάδρομος δεδομένων MIPI-DSI 1 αρνητική πένα εισόδου |
15 | Εθνική Τράπεζα | Ηλιακή υποδομή |
16 | MIPI_CLKP | Η λωρίδα δεδομένων MIPl-DSI έχει δύο πινές εισόδου. |
17 | MIPI_CLKN | Αρνητική πένα εισόδου δρόμου δεδομένων MIPI-DSI |
18 | Εθνική Τράπεζα | Ηλιακή υποδομή |
19 | MIPI_DP2 | Διάδρομος δεδομένων MIPI-DSI 2 |
20 | MIPI_DN2 | Διάδρομος δεδομένων MIPI-DSI 2 αρνητική πένα εισόδου |
21 | Εθνική Τράπεζα | Δυναμικό |
22 | MIPI_DP3 | Διάδρομος δεδομένων MIPI-DSI 3 θετική πίδα εισόδου |
23 | MIPI_DN3 | Επενδυτική πένα εισόδου MIPI-DSI ζώνης δεδομένων 3 |
24 | Εθνική Τράπεζα | Ηλιακή υποδομή |
25 | TP_INT | Πιν INT για CTP ((NC) |
26 | TP SDA | Σφραγίδα SDA για CTP ((NC) |
27 | TP_SCL | Σφραγίδα SCL για CTP ((NC) |
28 | TP_RESET | Επαναφορά πιν για TP(NC) |
29 | TP_VCl | Σφραγίδα VCl για CTP ((NC) |
30 | TP_IOVCC | IOVCCpin για την CTP ((NC) |
Μέγιστη απόλυτη αξιολόγηση
Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα | Σημείωση |
Πρόσθετη τάση | ΒΙΚΙ~GND | -Ούτε ένα.3 | +6.5 | V | |
Πρόσθετη τάση τροφοδοσίας 2 | ΙΟVCC~GND | -Ούτε ένα.3 | +3.3 | V | |
Πεδίο τάσης λογικής εισόδου | ΒΙΝ | -Ούτε ένα.3 | Επικεφαλής Διοίκηση +0.3 | V | |
Λογικό εύρος τάσης εξόδου | Βό | -Ούτε ένα.3 | Επικεφαλής Διοίκηση +0.3 | V | |
Θερμοκρασία λειτουργίας | Τοπ | -20 | +70 | °C | |
Θέρμανση αποθήκευσης | Tstg | -25 | +75 | °C |
Χαρακτηριστικά DC
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | VCl | 2.5 | 3.3 | 3.6 | V |
Πρόσθετη τάση τροφοδοσίας για λογικό κύκλωμα | ΔΕΔΔΚ | 1.65 | 1.8 | 3.3 | V |
Η τάση εισόδου "H"leve | ΒH | 0.7*IOVCC | ΔΕΔΔΚ | V | |
Η τάση εισόδου "L'leve" | Επικεφαλής | Εθνική Τράπεζα | 0.3*IOVCC | V | |
Η τάση εξόδου "H"επίπεδο | Βου! | 0.8*IOVCCl | ΔΕΔΔΚ | V | |
Η τάση εξόδου "L'leve" | Vol | Εθνική Τράπεζα | 0.2*IOVCC | V |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Υπόθεση |
Προχωρημένη τάση | Vf | 13.5 | 15.0 | 17 | V | Αν=225
mA |
Φωτεινότητα ICM | LV | 1000 | Επικεφαλής | cd/m | ||
Αριθμός LED | 5X5 | Μονάδα | ||||
Τρόπος σύνδεσης | Σ/Π | 5Σειριακή/5Συγχρονική |

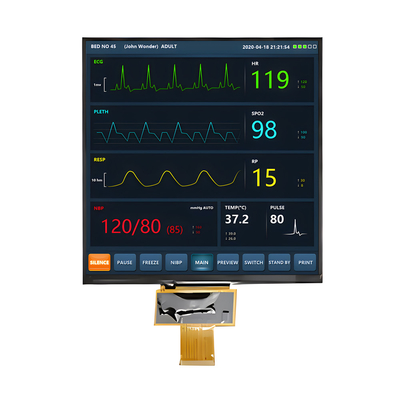

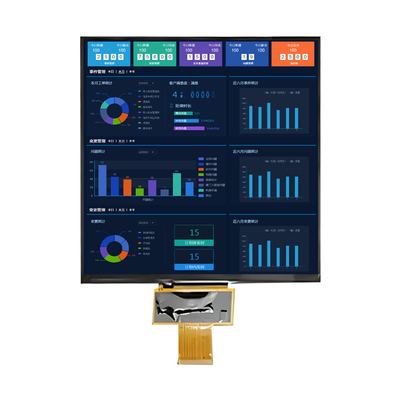

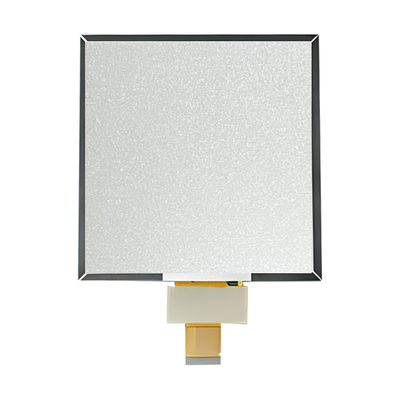

Ηλιακό διάβασμα 7,6 ιντσών TFT LCD 1000 Nits 800x800 Pixels IPS οθόνηΕικόνα προϊόντος
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία προσκόλλησης με προγραμματισμένη χωρητικότητα (PCAP) παρέχει γρήγορη και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία.Οι προγραμματισμένες χωρητικές οθόνες αφής της Saef Technology έχουν σχεδιαστεί για αυστηρές βιομηχανικέςΜπορούμε επίσης να συνδυάσουμε τις οθόνες αφής PCAP με οθόνες υγρών κρυστάλλων (LCD), μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στον εξορθολογισμό των αλυσίδων εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
