Λεπτομέρειες:
|
| Προϊόν: | 4.3 ιντσών οθόνη TFT | Απόφαση: | 480x272 |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Κύκλος ελέγχου οδηγού: | ST7283 |
| οθόνη αφής: | Αριθ. (ΔΕΠ και ΔΕΠ προαιρετικά) | Αριθμός πιν: | 40 καρφίτσες |
| Σύνδεση: | Δελτίο ΕΚΑΧ | Φωτεινότητα επιφάνειας: | 500 cd/m2 (νιτ) |
| Δραστηριακή τάση: | 3.3V | Διασύνδεση: | RGB |
| Εργασιακή θερμοκρασία: | 20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 480*272 pixel TFT οθόνη LCD,Επίδειξη 4 |
||

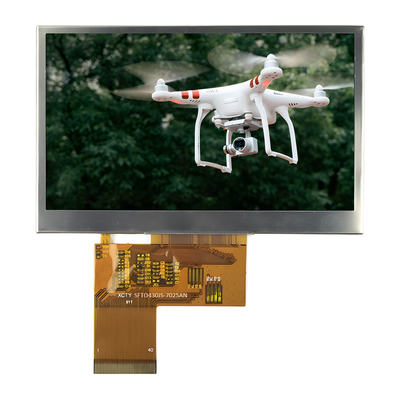

4.3 ίντσες IPS 480*272 Pixel TFT LCD οθόνη, RGB 4,3 ίντσες TFT οθόνη ΠΕισαγωγή
Γρήγορη ανασκόπηση του προϊόντος
Μονάδα LCD TFT 4,3 ιντσών, Μονάδα TFT 4,3 ιντσών
Αποφασιστικότητα: 480x272 κουκίδες
Οπτική κατεύθυνση: IPS, όλες οι οπτικές γωνίες
Διασύνδεση: RGB
∆ιαχειριστική θερμοκρασία: -20°C έως +70°C
∆ΙΚ οδήγησης: ST7283
Ελεγκτικός συμβούλιο: όχι
Φωτεινότητα (cd/m2): 500
∆ιατρυπές πλαίσιο: Όχι
Πίνακας αφής: Αντίσταση αφής
Περιγραφή
Αυτή η οθόνη RGB 4,3 ιντσών έχει επαρκή φωτεινότητα και μπορεί να παρέχει φωτεινότητα 300nits, 500nits, 1000nits, 1500nits για εσωτερική ή εξωτερική χρήση.Χάρη στην τεχνολογία IPS και 16 εκατομμύρια χρώματα, φαίνεται υπέροχο από οποιαδήποτε γωνία.
Αυτή η οθόνη αφής χρησιμοποιεί αντίσταση αισθητήρα αφής, καθιστώντας την εξαιρετική επιλογή για εξωτερική χρήση.
Αυτή η αιχμηρή οθόνη 4,3 ιντσών μοιράζεται την ίδια έξοδο πιν με τις αντίστοιχες και χωρητικές οθόνες αφής.
Πληροφορίες για το προϊόν
| Προϊόν: | 4.3 ιντσών οθόνη TFT |
| Ψήφισμα: | 480x272 |
| Φωτεινότητα επιφάνειας: | 500 Cd/m2 (νίτσες) |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης |
| Διασύνδεση: | RGB |
| Διοικητικός παράγοντας | ΣΤ7283 |
| Αριθμός πιν: | 40 πινάκια |
| Εικόνα αφής: | Αριθ. (ΔΕΠ και ΔΕΠ προαιρετικά) |
| Σύνδεση: | Δελτίο ΕΚΑΧ |
| Δραστηριακή τάση: | 3.3V |
| Εργασιακή θερμοκρασία: | 20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
4.3 ίντσες IPS 480*272 Pixel TFT LCD οθόνη, RGB 4,3 ίντσες TFT οθόνη ΠρύθμισηΣχεδίαση
Ορισμός πιν
| - Όχι, όχι, όχι. | Όνομα πιν | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K | Εγώ... | Καθοδικός LED |
| 2 | LED-A | Εγώ... | Άνωση LED |
| 3 | Επικεφαλής | Εγώ... | Σημείο ισχύος |
| 4 | ΔΕΔ | Εγώ... | Πηγή ενέργειας |
| 5 έως 12 | R00-R07 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
| 13-20 | G00-G07 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 21-28 | R00-R07 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 29 | Επικεφαλής | Εγώ... | Σημείο ισχύος |
| 30 | DLCK | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 31 | ΔΙΣΠ | Εγώ... | Εμφάνιση σήματος ON/OFF |
| 32 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 33 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 34 | DE | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 35 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 36 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 37 | XR | Εγώ... | Πίνακας PIN αφής |
| 38 | YD | Εγώ... | Πίνακας PIN αφής |
| 39 | XL | Εγώ... | Πίνακας PIN αφής |
| 40 | ΕΥ | Εγώ... | Πίνακας PIN αφής |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 3.0-3.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 3.0 | 3.3 | 3.6 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | ΔΕΠ | - | mA | VDD=3,3V, Ta=25°C |
| Τεχνική ένταση | ΧΙΒ | 0.7VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - | ΔΕΠ | - | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 20.3 | 22.4 | 24 | V | Αν=20mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 448 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 500 | - | Cd/m2 | Αν=20mA | - |
| Ομοιομορφία για το LCM | - | 70 | 75 | - | % | Αν=20mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Επικοινωνήστε μαζί μας
Μας αρέσει να ακούμε για τα έργα σας, Αν έχετε οποιεσδήποτε ερωτήσεις, μπορείτε να μας βρείτε στο sales2@saef.com.cn
