Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 4,3 ίντσας TFT LCD | Απόφαση: | 480x800 εικονοκύτταρα |
|---|---|---|---|
| Διασύνδεση: | RGB | Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης (IPS) |
| οθόνη αφής: | Με την ανθεκτική οθόνη αφής | Φωτεινότητα επιφάνειας: | 300 cd/m2 (προσαρμόσιμα) |
| Κύκλος ελέγχου οδηγού: | ΧΧ8369-Α01 | Οδηγώντας τάση: | 2.8 Β |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Σύνδεση: | Δελτίο ΕΚΑΧ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Αντίστοιχη οθόνη αφής RGB TFT,Δείκτης TFT 480x800 RGB,Ψηλή οθόνη LCD RGB TFT |
||
4.3 ίντσες RGB TFT οθόνη 480x800 Pixel με αντίσταση οθόνη αφήςΕισαγωγή του προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Δείκτης IPS TFT 4,3 ιντσών
¢Αποφασιστικότητα: 480 x 800 σημεία
Οδηγία θέασης: IPS όλες οι γωνίες θέασης
Διασύνδεση: RGB
¢ IC του οδηγού: HX8369
Ελεγκτικός συμβούλιο: όχι
Η φωτεινότητα (cd/m2): 300
Εικονική οθόνη: Ανθεκτικός οθόνος αφής
Περιγραφή του προϊόντος
Η SAEF TECHNOLOGY SF-TC430S-8501A-T είναι μια πλήρης οθόνη TFT-LCD 4,3 ιντσών με ανάλυση 480x800 (480 οριζόντια x 800 κάθετα συστοιχία pixel).Η τάση τροφοδοσίας (VCC) για την κίνηση του πίνακα LCD είναι 2Η συσκευή υποστηρίζει RGB διεπαφή. Αυτή η μονάδα οθόνης αφής 4,3 ιντσών μπορεί να χρησιμοποιηθεί για υψηλής ποιότητας χρωματικές εικόνες που απαιτούν οθόνη TFT σε ενσωματωμένα συστήματα,αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανικό εξοπλισμό, εξοπλισμό ασφαλείας κλπ.
Το SF-TC430S-8501A-T είναι TFT τύπου IPS-LCD με φωτεινότητα 300 cd/m2 (τυπική τιμή), κατάλληλο για εφαρμογές που απαιτούν φωτεινότερο φως.Η φωτεινότητα της επιφάνειας μπορεί να προσαρμοστεί σε 1000cd/m2Η αντίστοιχη οθόνη αφής TFT 4,3 ιντσών μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C. Η θερμοκρασία αποθήκευσης είναι μεταξύ -30 °C και +80 °C.
Πληροφορίες για το προϊόν
| Προϊόν: | 4.3 ιντσών TFT LCD οθόνη |
| Ψήφισμα: | 480x800 Pixels |
| Διασύνδεση: | RGB |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης (IPS) |
| Εικόνα αφής: | Με ανθεκτική οθόνη αφής |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (προσαρμόσιμα) |
| Διοικητικός παράγοντας | ΧΧ8369-Α01 |
| Δυναμική τάση: | 2.8 V |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Σύνδεση: | Δελτίο ΕΚΑΧ |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
4.3 ίντσες RGB TFT οθόνη 480x800 Pixel με αντίσταση οθόνη αφήςΣχέδιο προϊόντος
Ορισμός πιν
| - Όχι, όχι. | Ονομασία καρφίτσας | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | LEDA | Ο | Άνωση LED |
| 3 | LEDK | Ο | Καθοδικός LED |
| 4 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 5 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 6 | ΔΕΠ | Εγώ... | Σημείο εισόδου κατά σειρά |
| 7 | ΔΕΠ | Εγώ... | Σειριακό σήμα εισόδου |
| 8 | Εθνική Τράπεζα | Εγώ... | Γη |
| 9 | SCL_WR | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 10 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 11 | Εθνική Κεντρική Αρχή | Εγώ... | Εθνική Κεντρική Αρχή |
| 12 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 13-20 | Ρ0-Ρ7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 21-28 | Γ0-Γ7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 29 έως 36 | Β0-Β7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 37 | DE | Εγώ... | Σήμα ενεργοποίησης δεδομένων για λειτουργία RGB διεπαφής |
| 38 | Εθνική Τράπεζα | Εγώ... | Γη |
| 39 | PLK | Εγώ... | Σημάδι ρολογιού σημείων για λειτουργία διεπαφής RGB |
| 40 | Εθνική Τράπεζα | Εγώ... | Γη |
| 41 | ΕΣ | Εγώ... | Οριζόντιο σήμα συγχρονισμού γραμμής |
| 42 | VS | Εγώ... | Σημείο κάθετου συγχρονισμού πλαισίου |
| 43 | Ταυτότητα | - | - |
| 44 | ΠΟΜ | Εγώ... | Αυτή η καρφίτσα συνδέεται με τον εξωτερικό οδηγό LED. |
| 45-46 | Εθνική Τράπεζα | Εγώ... | Γη |
| 47 | ΕΥ | Ο | Πιν του πίνακα αφής |
| 48 | XL | Ο | Πιν του πίνακα αφής |
| 49 | YD | Ο | Πιν του πίνακα αφής |
| 50 | XR | Ο | Πιν του πίνακα αφής |
| 51 | Εθνική Τράπεζα | Εγώ... | Γη |
Χαρακτηριστικά DC
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | - | 25.6 | - | V | Αν=20 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | - | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 300 | - | Cd/m2 | Αν=20mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||

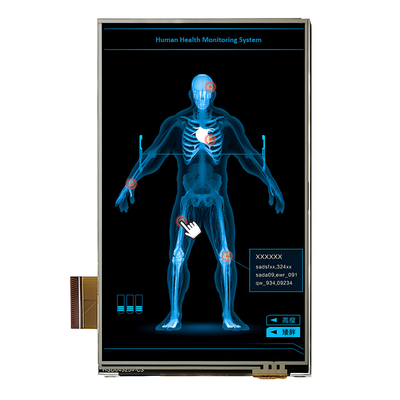

4.3 ίντσες RGB TFT οθόνη 480x800 Pixel με αντίσταση οθόνη αφήςΕικόνα προϊόντος
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η SAEF Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD που εδρεύει στην Κίνα. Η SAEF προσφέρει μια ευρεία γκάμα προϊόντων μικρών και μεσαίων μεγεθών μονάδων οθόνης TFT με μεγέθη που κυμαίνονται από 0,96 " έως 1".Γύρο 22 ιντσών, 1,28 ιντσών,1.44", 1.54", 1.77, 2", 2.1" στρογγυλο, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ιντσών., 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" και 28" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) κλπ. Υπάρχουν περισσότερα από 300 πρότυπα μοντέλα TFT που αναφέρονται σε αυτόν τον ιστότοπο.Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύψει από τα τυποποιημένα στοιχεία για να ανταποκριθεί στις απαιτήσεις των πελατών.
Οι οθόνες SAEF TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυπικών μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες LCD SAEF TFT είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική τεχνολογία (PCAP touch screen)Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες SAEF TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
Γιατί να μας επιλέξετε;
1Παρέχουμε λύση εξατομικευμένης οθόνης LCD
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2Συνολικές λύσεις για οθόνη αφής και οθόνη
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίξεως, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3. Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001: 2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4. Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
