Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 3,5 ίντσας TFT | Απόφαση: | 320x240 κουκκίδες |
|---|---|---|---|
| οθόνη αφής: | με την οθόνη αφής PCAP | Φακός κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Στις έξι. | Διασύνδεση: | RGB ΔΙΕΠΑΦΗ |
| Σχεδιασμός Dim.: | 76.9x63.9x4.65 mm | Αριθμός πιν: | 54 καρφίτσες |
| ρεύμα τροφοδοσίας φώτων: | 20 μΑ | Δυνατότητα παροχής φωτισμού: | 19.2 Β |
| Σύνδεση: | ZIF FPC | Φωτεινότητα επιφάνειας: | 320 cd/m2 (νιτ) |
| Πρόσθετη τάση τροφοδοσίας για λογική: | 10,6 έως 3,3 V | Τεχνολογία: | VDD+0.3 Β |
| Θερμοκρασία λειτουργίας: | -20 έως 70 °C | Θέρμανση αποθήκευσης: | -30 έως 80 °C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3Ηθόνη LCD TFT 0,5",Συγκινητική οθόνη αφής TFT οθόνη LCD |
||
3.5" χωρητική οθόνη αφής TFT, 3,5" οθόνη LCD TFT 320x240 RGB Επαφή εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Ο αριθμός μοντέλου SF-TO350M-8840A-CT
Δείκτης αφής TFT 3,5 ιντσών, οθόνη LCD TFT 3,5 ιντσών
Αποφασιστικότητα: 320x240 κουκίδες
Οπτική κατεύθυνση: 6H
Διασύνδεση: RGB
∆ΙΚ του οδηγού: HX8238
Η φωτεινότητα (cd/m2): 300
Εικονική οθόνη: Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Σημείο ανίχνευσης: 5 δάχτυλα
Περιγραφή
Η SAEF TECHNOLOGY SF-TO350M-8840A-CT είναι μια μονάδα οθόνης υγρών κρυστάλλων 3,5 ιντσών που χρησιμοποιεί τρανζίστορες λεπτής ταινίας ως ενεργά συστατικά και περιλαμβάνει pixels.3) διαφανές κύριο πάνελ TN-LCD μήκους εκατοστώνΗ ανάλυση αυτού του πάνελ είναι 320 (RGB) x 240 pixels, και μπορεί να εμφανίσει έως και 167M χρώματα.
Το SF-TO350M-8840A-CT είναι εξοπλισμένο με μια οθόνη αφής PCAP, η οποία είναι μια δομή G + G. Το SF-TO350M-8840A-CT υποστηρίζει διεπαφή RGB και η οθόνη αφής είναι διεπαφή IIC.
Η μονάδα LCD TFT SF-TO350M-8840A-CT χρησιμοποιείται ευρέως σε φορητές συσκευές, όπως μαύρα κουτιά, έξυπνες συσκευές, κινητά POS, αναγνώστες μετρητών, φορητά τηλέφωνα GPS, φορητά μηχανήματα παραγγελίας,Αναλυτές σήματος, εξοπλισμός εργαστηρίου επιφάνειας εργασίας, συστήματα ασφαλείας, οικιακή αυτοματοποίηση, μίνι ακουστικά και οθόνες μωρών.
Χαρακτηριστικά
| Προϊόν: | 3Δείκτης TFT.5 ιντσών |
| Ψήφισμα: | 320X240 κουκίδες |
| Κάλυψη φακού: | Προσαρμόσιμη |
| Διασύνδεση: | Διασύνδεση RGB |
| Αριθμός πιν: | 54 καρφίτσες |
| Εικόνα αφής: | Με οθόνη αφής PCAP |
| Φωτεινότητα επιφάνειας: | 320 Cd/m2 |
| Κατεύθυνση θέασης: | Στις έξι. |
| Σχεδιασμός Dim.: | 76.9x63.9x4.65 (mm) |
| ρεύμα τροφοδοσίας οπίσθιου φωτισμού: | 20 mA |
| Η τάση τροφοδοσίας φώτων: | 19.2 V |
| Σύνδεση: | ZIF FPC |
| Τεχνολογία: | VDD+0,3 V |
| Η τάση τροφοδοσίας για τη λογική: | 10,6 έως 3,3 V |
| Θερμοκρασία λειτουργίας: | -20 έως 70 °C |
| Θέρμανση αποθήκευσης: | -30 έως 80 °C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Πινάκια | Σύμβολο | Λειτουργία |
|---|---|---|
| 1 ~ 2 | LED- | Δύναμη για τον καθοδικό φως LED |
| 3 ~ 4 | LED+ | Δύναμη για άνοδο φώτισης LED |
| 5 ~ 7 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 8 | /RESET | Επαναφορά του υλικού |
| 9 | SPENA | Τσιπ επιλέξτε πιν της σειριακής διεπαφής |
| 10 | ΣΠΙΛΚ | Πινάκια ρολογιού σειριακής διεπαφής (SPCK) |
| 11 | SPDAT | Πίνακας εισαγωγής δεδομένων σε σειρά (SPDA) |
| 12 έως 19 | Β0 έως Β7 | Διάδρομος δεδομένων |
| 20 ~ 27 | G0~G7 | Διάδρομος δεδομένων |
| 28 ~ 35 | R0~R7 | Διάδρομος δεδομένων |
| 36 | HSYNC | Σήμα συγχρονισμού γραμμής |
| 37 | VSYNC | Σήμα συγχρονισμού καρέ |
| 38 | DCLK | Πηγή σήματος κροταλίδας και ταλαντωτή |
| 39~40 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 41~42 | ΚΑΚ | Ηλεκτρική τροφοδοσία |
| 43~47 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 48 έως 50 | SEL2~SEL0 | Πιν εισόδου για να επιλέξετε τη λειτουργία διεπαφής εισόδου |
| 51 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 52 | DE | Ενεργοποίηση πιν από τον ελεγκτή. Σύνδεση με VDDIO ή πλωτή αν δεν χρησιμοποιείται. |
| 53 | ΓΔΔΔ | Σύνδεση με το σύστημα γείωσης. |
| 54 | ΑΕΣΣ | Γείωση για αναλογικό κύκλωμα. |
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|---|---|---|---|---|---|
| Πρόσθετη τάση τροφοδοσίας για LCM | ΚΑΚ | 1.6 | 2.8 | 3.3 | V |
| Τρόπος τροφοδοσίας για LCM | ΔΠΔ | - | 8.6 | 15 | mA |
| Παροχή PCAP | Επικαιροποίηση | 3.0 | 3.3 | 3.6 | V |
| ICTP | - Δεν ξέρω. | 45 | 68 | mA |

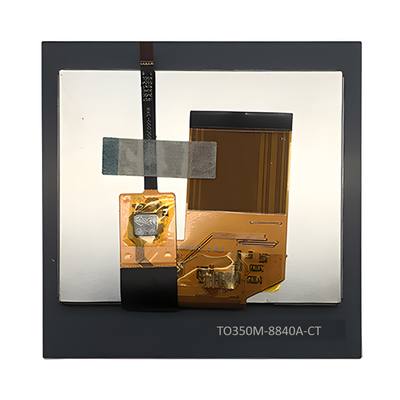

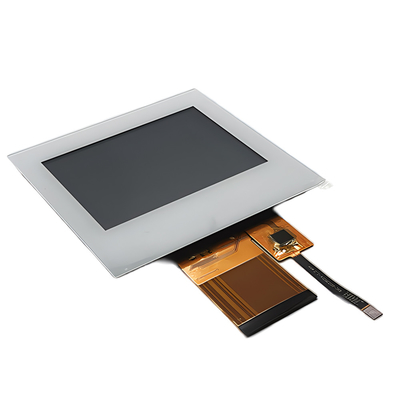

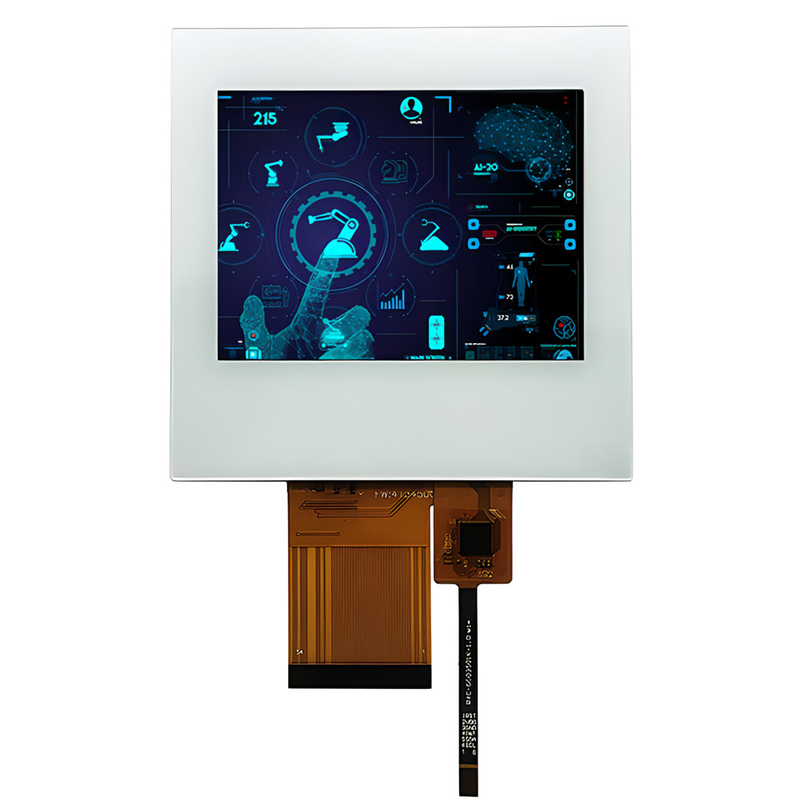

3.5" χωρητική οθόνη αφής TFT, 3,5" οθόνη LCD TFT 320x240 RGB Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5 ιντσών tft lcd, tft lcd 3.5, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη LCD οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη,3,5 ιντσών οθόνη LCD, 3,5 ιντσών RGB TFT, TFT 3,5 ιντσών RGB, 3,5 QVGA, Κίνα 3,5 ιντσών TFT.
