Λεπτομέρειες:
|
| προϊόν: | 20,4 ιντσών TFT LCD | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόζεται) |
|---|---|---|---|
| Απόφαση: | 240x320 κουκκίδες | Διάσταση γυαλιού κάλυψης: | Χωρίς (προσαρμόσιμο) |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | MPU 16 |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) |
| Φωτεινότητα επιφάνειας: | 200 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Κύκλος ελέγχου οδηγού: | ST7789V | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη διεπαφών TFT LCD MCU,240x320 σημεία TFT LCD οθόνη,Επίδειξη 2 |
||

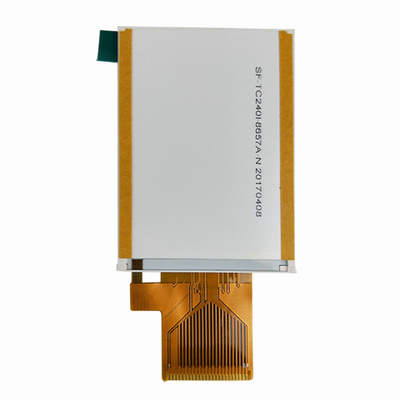

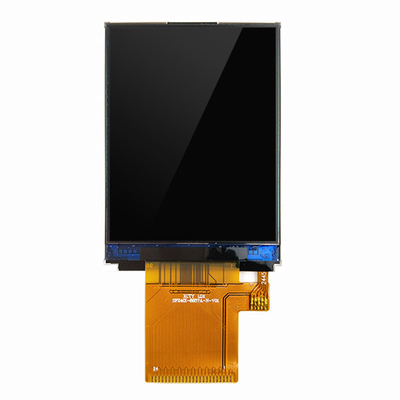

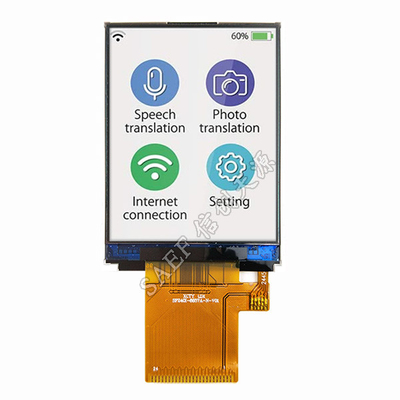

Δείκτης TFT LCD 2,4 ιντσών 240x320 Dots, 2,4 ιντσών MCU Interface ZIF FPC Connection
Γρήγορη ανασκόπηση του προϊόντος:
Ο αριθμός του υποδείγματος SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Μέγεθος: 2,4 ίντσες
¢Αποφασιστικότητα: 240×320 κουκίδες
Οδηγία θέασης 12:00
Διασύνδεση: MCU
Δικτυακό σύστημα οδήγησης: ST7789V
∆ιαχείριση: Όχι
Φωτεινότητα (cd/m2): 200
∆ιατρυπές πλαίσιο: Όχι
Εικονική οθόνη: χωρίς οθόνη αφής
Το SF-TC240I-8657A-N είναι ένα διαγώνιο μέγεθος 2.4 ιντσών TFT-LCD module με ανάλυση 240x320 pixels.τάση τροφοδοσίας για αναλογική (VCC) από 2Η ενότητα αυτή έχει επιφάνεια λάμψης, κατεύθυνση θέασης 12 ωρών, αντίστροφη κλίμακα γκρι 6 ωρών, αναλογία αντίθεσης 500:1.
Η μονάδα SF-TC240I-8657A-NTFT-LCD είναι σε κατάσταση πορτρέτου με φωτεινότητα 200 νιτ (τυπική τιμή).SF-TC240I-8657A-N μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Χαρακτηριστικά:
| Προϊόν: | 20,4 ιντσών TFT LCD | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόζεται) |
|---|---|---|---|
| Ψήφισμα: | 240x320 κουκίδες | Μέγεθος γυαλιού κάλυψης: | Χωρίς (προσαρμόσιμο) |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | MPU 16 |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | Σφραγίδα (προσαρμόσιμη) |
| Φωτεινότητα επιφάνειας: | 200 Cd/m2 (νίτσες) | Διάρκεια ζωής LED: | 40,000 ώρες |
| Διοικητικός παράγοντας | ST7789V | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
20, 4 ιντσών TFT LCD οθόνη
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 2 | Ακαθάριστη αξία | Εγώ... | Γη |
| 3 | LEDA | Ο | Άνωση LED |
| 4 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 5 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 6 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
| 7 | WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 8 | ΕΠ και ΕΤ | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 9-24 | DB0-DB15 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| Άρθρο | Σύμβολο | VΑλγία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | VΔΔ | 1.6~3.3 | V |
| Εισαγωγήτάση | Βίνι | VΔΔ+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Συνθήκη δοκιμής |
| Δραστηριακή τάση | VΔΔ | 2.6 | 2.8 | 3.3 | V | Επικεφαλής |
| ρεύμα τροφοδοσίας | Εγώ...ΔΔ | Επικεφαλής | Επικεφαλής | 5 | mA | VΔΔ=2,8V,Ta=25°C |
| Τεχνική ένταση | VΙΧ | 0.8VDD | Επικεφαλής | ΔΕΔ | V | Επικεφαλής |
| VΕγώ...Α | 0 | Επικεφαλής | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | Εγώ...ΙΙ | - Ένα.0 | Επικεφαλής | 1.0 | mA | VIN= VΔΔή VΣ.Σ. |
| Άρθρο | Σιμμπόλ | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα | ΔοκιμήΥπόθεση |
| Πρόσθετη τάση | Vf | 3.2 | V | Αν=80mA | ||
| Τρόπος τροφοδοσίας | Αν | Επικεφαλής | 80 | Επικεφαλής | mA | Επικεφαλής |
| Αντίστροφη τάση | Βρ | Επικεφαλής | Επικεφαλής | 5 | V | Επικεφαλής |
| Απορρόφηση ισχύος | Pd | Επικεφαλής | 288 | Επικεφαλής | mW | Επικεφαλής |
| Φωτεινή ένταση για LCM |
Επικεφαλής |
Επικεφαλής | 200 | Επικεφαλής | Cd/m2 | Αν=80mA |
| Ομοιομορφία για το LCM | Επικεφαλής | 80 | Επικεφαλής | Επικεφαλής | % | Αν=80 mA |
