Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 2,4 ίντσας TFT LCD | Εικόνα αφής: | Ανθεκτική επιτροπή αφής |
|---|---|---|---|
| Απόφαση: | 240*320 | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | mcu 8/16/18bit RGB, 16/18bit 3/4 LINE |
| Αριθμός πιν: | 48 καρφίτσες | Σύνδεση: | Συγκόλληση |
| Φωτεινότητα επιφάνειας: | 350 cd/m2 | Κύκλος ελέγχου οδηγού: | ΙΛΙ9341V |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη 2,4 ίντσας TFT LCD,Δείκτης LCD TFT με MCU RGB Interface |
||
Ανθεκτική οθόνη αφής TFT LCD 2,4 ιντσών MCU&RGB Interface εισαγωγή προϊόντος
Η SF-TC240H-8944A-T είναι μια οθόνη TFT-LCD 2,4 ιντσών με ανάλυση 240x320 pixels και φωτεινότητα 350 cd/m2.Η ενότητα αυτή χρησιμοποιεί IC ελεγκτή ILI9341 που υποστηρίζει MCU 8/16/18bit RGB και RGB 16/18bit 3/4 γραμμές. Η διάσταση του διαμέτρου της οθόνης είναι 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, και η ενεργή περιοχή είναι 36,73 ((W) x 48,96 ((H) mm. Το εύρος τάσης τροφοδοσίας του για αναλογικό είναι 2,6V έως 3,3V, η τυπική τιμή είναι 2,8V.
Η μονάδα οθόνης αυτή χρησιμοποιεί οθόνη τύπου TN με κατεύθυνση προβολής 12:00.
Χαρακτηριστικά
| Προϊόν: | 2.4 ιντσών TFT LCD οθόνη |
| Ψήφισμα: | 240*320 |
| Διοικητικός παράγοντας | ΙΛΙ9341V |
| Κατεύθυνση θέασης: | 12:00 |
| Αριθμός πιν: | 48 καρφίτσες |
| Φωτεινότητα επιφάνειας: | 350 Cd/m2 |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Εικόνα αφής: | Ανθεκτικός πίνακας αφής |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Διασύνδεση: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Σύνδεση: | Συναρμολόγηση |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ανθεκτικό οθόνη αφής TFT LCD 2,4 ιντσών MCU&RGB Interface Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 2 | XL | Εγώ... | Πιν του πίνακα αφής |
| 3 | YD | Εγώ... | Πιν του πίνακα αφής |
| 4 | XR | Εγώ... | Πιν του πίνακα αφής |
| 5 | Εθνική Τράπεζα | Εγώ... | Γη |
| 6 | ΚΑΠ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 7 | ΔΕΔ3 | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 8 | Δελτίο ΕΚΑΧ | - | Άνοιξε |
| 9 | BC_CTRL(NC) | - | Άνοιξε |
| 10 | BC ((NC) | - | Άνοιξε |
| 11 | ΤΕ | Ο | Πινάκια έκδοσης για την συγχρονισμό της MPU με το γράψιμο σε καρέ, |
| 12-29 | DB17-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 30 | ΣΔΑ | Εισαγωγή/Εξόδου | Σειριακό σήμα εισόδου |
| 31 | ΔΟΤΛΚ | Εγώ... | Σημάδι ρολογιού σημείων για λειτουργία διεπαφής RGB |
| 32 | ΕΝΑΒΟΛΗ | Εγώ... | Σήμα ενεργοποίησης δεδομένων για λειτουργία RGB διεπαφής |
| 33 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού γραμμής |
| 34 | VSYNC | Εγώ... | Σημείο κάθετου συγχρονισμού πλαισίου |
| 35 | RDX | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 36 | WRX | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 37 | DCX | Εγώ... | Εγγραφή σήματος επιλογής |
| 38 | CSX | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 39 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 40 | Δελτίο ΕΕ | Εγώ... | Παρακαλώ ανατρέξτε στην τέταρτη σελίδα, Επιλέξτε τη λειτουργία διεπαφής MCU |
| 41 | Δελτίο ΕΕ | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Εγώ... | Άνωση LED |
| 45 | LED_K1 | Εγώ... | Καθοδικός LED |
| 46 | LED_K2 | Εγώ... | Καθοδικός LED |
| 47 | LED_K3 | Εγώ... | Καθοδικός LED |
| 48 | LED_K4 | Εγώ... | Καθοδικός LED |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα | Δοκιμή | Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=80mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 80 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - | |
| Φωτεινή ένταση για LCM | | - | 350 | - | Cd/m2 | Αν=80mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=80 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||

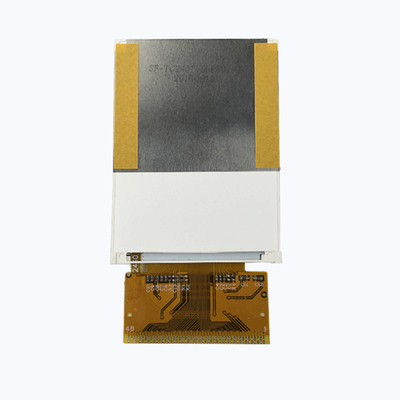

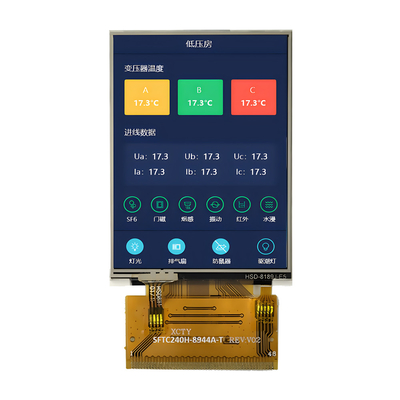

Ανθεκτική οθόνη αφής TFT LCD 2,4 ιντσών MCU&RGB Interface Εικόνα προϊόντος
