Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 3,5 ίντσας TFT | Απόφαση: | 320*240 σημεία |
|---|---|---|---|
| οθόνη αφής: | Αντίστασης αφής (προαιρετική) | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Διάσταση του σχεδίου: | 630,9 x 76,9 x 4,45 (mm) | Κατεύθυνση θέασης: | 6:00 |
| Διασύνδεση: | rgb | Αριθμός πιν: | 54 καρφίτσες |
| Σύνδεση: | ΔΕΠ | Φωτεινότητα επιφάνειας: | 400cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Διοικητικός συστατικός: | HX8238D |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | επίδειξη 3,5 ίντσας TFT LCD,RGB επίδειξη διεπαφών TFT LCD |
||
** Κατεβάστε το δελτίο δεδομένων **
SF-TC350M-9268A1-T Προδιαγραφή.pdf < με ανθεκτική οθόνη αφής >
SF-TC350M-9268A1-N Προδιαγραφή.pdf < χωρίς οθόνη αφής >

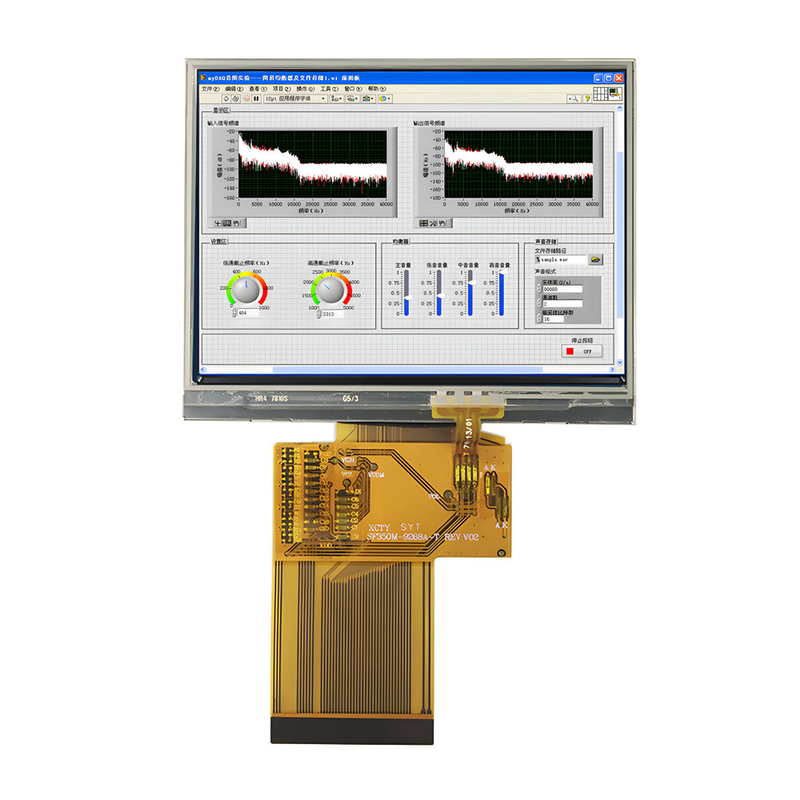

3.5 ιντσών TFT LCD οθόνη 320x240 RGB Interface εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Η SF-TC350M-9268A1-T είναι μια οθόνη TFT-LCD 3,5 ιντσών με ανάλυση 320x240 pixels και φωτεινότητα 400 cd/m2.Η διάσταση της μονάδας της οθόνης είναι 63Το εύρος τάσης τροφοδοσίας του για αναλογικό είναι 2,5V έως 3,3V, η τυπική τιμή είναι 2,8V.
Η μονάδα οθόνης αυτή χρησιμοποιεί οθόνη τύπου TN, η γωνία στροφής της οποίας είναι 6H. Η μονάδα SF-TC350M-9268A1-T μπορεί να λειτουργεί σε θερμοκρασίες από -20 °C έως +70 °C. Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30 °C έως +80 °C.
3.5 ιντσών TFT LCD οθόνη 320x240 RGB Interface Σχέδιο προϊόντος
![]()
![]()
Ορισμός πιν
| Πιν ΝΟ. | Σύμβολο | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K1 | Εγώ... | Καθοδικός LED |
| 2 | LED-K2 | Εγώ... | Καθοδικός LED Συνδέεται με LED-K1 |
| 3 | LED-A1 | Εγώ... | Άνωση LED |
| 4 | LED-A2 | Εγώ... | Ηλεκτρονική ανόδα LED Συνδέεται με LED-A1 |
| 5 ~ 7 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 8 | /RESET | Εγώ... | Επαναφορά Pin |
| 9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | ΣΚΛ | Εγώ... | Σήμα ρολογιού SPI |
| 11 | ΔΕΠ | Εγώ... | Πιν εισόδου διεπαφής SPI |
| 12 | Β0 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 13~19 | Β1-7 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 20 | Γ0 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 21 ~ 27 | G1-7 | Εγώ... | Επικαιροποιημένο σήμα δεδομένων |
| 28 | R0 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
| 29 ~ 35 | R1-7 | Εγώ... | Ερυθρό σήμα δεδομένων |
| 36 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 37 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 38 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 39~40 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 41 | ΔΕΔ | Εγώ... | Πηγή ισχύος +2,8V |
| 42 | VDDIO | Εγώ... | 1.8V~2.8V Πηγή ισχύος |
| 43 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 44 | XL | Εγώ... | Πιν του πίνακα αφής |
| 45 | YD | Εγώ... | Πιν του πίνακα αφής |
| 46 | XR | Εγώ... | Πιν του πίνακα αφής |
| 47~51 | Εθνική Κεντρική Αρχή | - | Όχι σύνδεση |
| 52 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 53~54 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
Απόλυτο μέγιστο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.5 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | ΔΕΠ | - | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.7VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - | ΔΕΠ | - | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 17.5 | 19.2 | 20.5 | V | Αν=20 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
350 | 400 | 450 | Cd/m2 | Αν=20mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Προδιαγραφές οθόνης αφής
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | μονάδα | Σημείωση |
| Διαφάνεια | - | - | 82 | - | % | JIS K-7105 |
| Ομίχλη | - | - | 1 | - | % | JIS K-7105 |
| Σκληρότητα της επιφάνειας | - | - | 3 | - | H | 150gf 45° |
| Δυνατότητα απολέπισης FPC | - | 5 | - | N | προς τα πάνω 90° | |
| Δυνατότητα κάλυψης | - | - | 3 | - | κύκλος | R=1.0, 90° |
| Δύναμη εισόδου | - | - | 50 | Γυναίκα | - | |
| Διορισμένη τάση | Επικοινωνία | 7 | V | Δ.Σ. | ||
| Αντίσταση στον άξονα Χ | Rx | 150 | 500 | Πίνακας PIN FPC | ||
| Αντίσταση στον άξονα Χ | Ρυ | 200 | 800 | |||
| Γραμμικότητα | - | - | ±1.5 | ±2.0 | % | - |
| Μιλώντας. | - | - | - | 20 | ms | - |
| Αντίσταση μόνωσης | Ρι | 10 | - | - | MΩ | - |
| Σημειώσεις | - | 1,00,000 | - | - | Χρόνος | - |
| Εισαγωγή Ζωή | - | 1,000,000 | - | - | Χρόνος | - |
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 15 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 250 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 60 | - | Σημείο | - |
| θL | - | 60 | - | ||||||
| Βερ. | Θ+ | - | 45 | - | |||||
| Θ- | - | 60 | - | ||||||

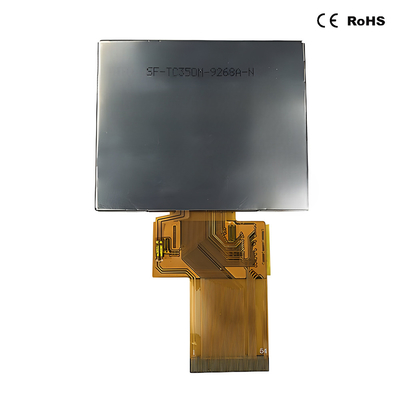

3.5 ιντσών TFT LCD οθόνη 320x240 RGB Interface Εικόνα προϊόντος
![]()
![]()
