Λεπτομέρειες:
|
| Προϊόν: | 1.22 ιντσών TFT LCD | Εικόνα αφής: | Χωρίς άγγιγμα (με προαιρετικό CTP) |
|---|---|---|---|
| Απόφαση: | 240*204 σημεία | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | IPS (όλες οι γωνίες θέασης) | Διασύνδεση: | ΠΕΠ |
| Αριθμός πιν: | 13 πινάκια | Διάσταση του σχεδίου: | 330,66 x 33,02 x 1,5 mm |
| Σύνδεση: | ZIF FPC | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1.22 ιντσών TFT LCD οθόνη,SPI Interface TFT LCD οθόνη |
||
1.22 ίντσες TFT LCD οθόνη 240x204 Pixels SPI Interface εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή

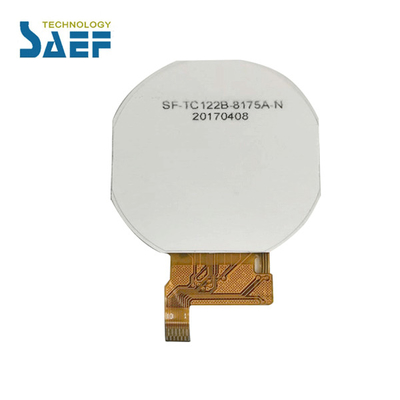

Η SF-TC122B-8175A-N είναι μια διαγώνια 1,22 ιντσών 240x204 ολοχρωματική στρογγυλή οθόνη TFT LCD. υποστηρίζει διεπαφή SPI, που χρησιμοποιείται ευρέως για φορητές συσκευές, στρογγυλή οθόνη, MP3 player, φορητές συσκευές κλπ..Για εύκολη σύνδεση με τον οικοδεσπότη σας, η ουρά FFC/FPC συνδυάζεται με εύκολα εύχρηστες πρίζες ZIF.
Το SF-TC122B-8175A-N είναι TFT-LCD κυκλικής λειτουργίας με φωτεινότητα 300 νιτ (τυπική τιμή). μπορεί να λειτουργεί σε θερμοκρασίες από -20 °C έως +70 °C,Η θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°C. ως 1,22 ιντσών στρογγυλή TFT μονάδα οθόνης που χρησιμοποιείται ευρέως σε διάφορες εφαρμογές, εξατομικεύουμε σφαιρικό RGB διεπαφή με διαφορετικό μήκος ουράς. σχέδια όπως παρακάτω για λεπτομερή έλεγχο σας.
1.22 ιντσών TFT LCD οθόνη 240x204 Pixels SPI Interface Σχέδιο προϊόντος
Ορισμός PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LEDK2 | Ο | Καθοδικός LED |
| 2 | LEDK1 | Ο | Καθοδικός LED |
| 3 | LEDA | Ο | Άνωση LED |
| 4 | Εθνική Τράπεζα | Εγώ... | Γη |
| 5 | ΕΜΑΡΚΑ | Εγώ... | Το φαινόμενο της σχισμής της πινής εξόδου συγχρονίζει το MCU με το γράψιμο του πλαισίου, ενεργοποιημένο με την εντολή S / W. |
| 6 | ΣΔΑ | Εγώ... | Εμφάνιση σήματος εισόδου δεδομένων |
| 7 | SCLK | Εγώ... | Στην κατά σειρά διεπαφή, αυτό χρησιμοποιείται ως SCL. |
| 8 | RS | Εγώ... | Εμφάνιση δεδομένων/πιν επιλογής εντολών σε τετραγραμμική σειριακή διεπαφή. |
| 9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 11 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 12 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 13 | Εθνική Τράπεζα | Εγώ... | Γη |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 6.4 | V | Αν=20AMA | - | ||
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 96 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 300 | - | Cd/m2 | Αν=20MA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20MA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 25 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
300 | 500 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | 80 | - | Σημείο | - | |
| θL | 80 | - | |||||||
| Βερ. | Θ+ | - | 80 | - | |||||
| Θ- | - | 80 | - | ||||||

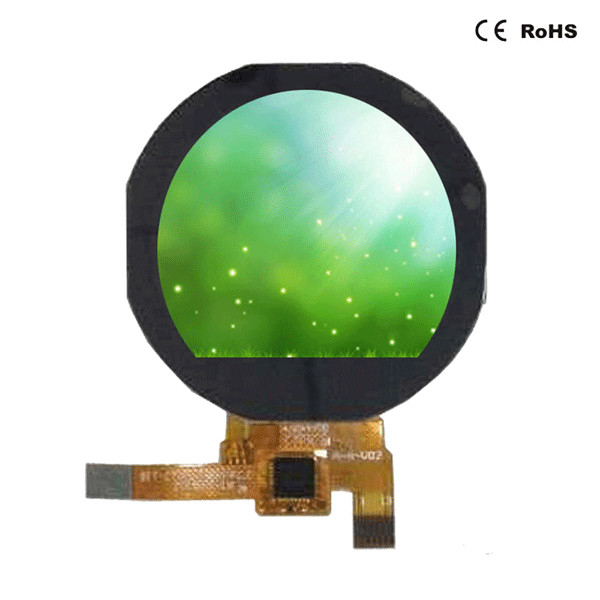

1.22 ιντσών TFT LCD οθόνη 240x204 Pixels SPI Interface Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
