Λεπτομέρειες:
|
| Προϊόν: | Δισκόφωνο TFT LCD 2,2 ιντσών | Απόφαση: | 176x220 |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ILI9225G | οθόνη αφής: | Αντίστασης αφής (προαιρετική) |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | 12:00 |
| Διασύνδεση: | SPI 3 γραμμή RGB (προσαρμόσιμη) | Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) |
| Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) | Φωτεινότητα επιφάνειας: | 200 cd/m2 (νίτσες) (προσαρμόσιμες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.2 ιντσών TFT LCD οθόνη,176x220 σημεία TFT LCD οθόνη,SPI RGB διεπαφή TFT LCD οθόνη |
||
SF-TC220I-9752C-T ΣΠΕΡΙΚΑΣΙΑ_IC-ILI9225G.pdf
Ανθεκτική οθόνη αφής TFT LCD 2.2 ιντσών SPI&RGB Interface εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
ΑσφαλέςSF-TC220I-9752C-Tείναι ένα 2,2 ιντσών διαγώνια πλήρη χρώμα 176x220 QCIF TFT LCD οθόνη.SF-TC220I-9752C-Tτο μοντέλο έχει διάσταση μονάδας41.7x56.16x3.35Το μοντέλο έχει ενσωματωμένο ελεγκτή ILI9225G, εύρος τάσης τροφοδοσίας λογικής από 1.6V έως 3.3V.
Αυτή η μονάδα LCD TFT 2,2 ′′ είναι σε κατάσταση πορτρέτου, αν θέλετε να χρησιμοποιήσετε τη λειτουργία τοπίου, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.Το "2" μοντέλο LCD διαθέτει φωτεινότητα έως 200 cd/m2 (τυπική τιμή), μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
SF-TC220I-9752C-Tείναι μια οθόνη TFT 2,2 ιντσών με ανθεκτική οθόνη αφής (RTP)Μονάδα TFT LCD,Η ενότητα LCD έχει αντιαφλεγόμενη επιφάνεια, κατεύθυνση θέασης 12 ωρών, αντιστροφή κλίμακας γκρι 6 ωρών.SF-TC220I-9752C-N.
Ανθεκτικό οθόνη αφής TFT LCD 2.2 ιντσών SPI&RGB Product InterfaceΣχεδίαση
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-A | Εγώ... | Άνωση LED |
| 2 | LED-K | Εγώ... | Καθοδικός LED |
| 3 | LED-K | Εγώ... | Καθοδικός LED |
| 4 | LED-K | Εγώ... | Καθοδικός LED |
| 5 | Εθνική Τράπεζα | Εγώ... | Γη |
| 6 | YD | Εγώ... | Εισερχόμενο σήμα πίνακα αφής |
| 7 | ΕΥ | Εγώ... | Εισερχόμενο σήμα πίνακα αφής |
| 8 | XR | Εγώ... | Εισερχόμενο σήμα πίνακα αφής |
| 9 | XL | Εγώ... | Εισερχόμενο σήμα πίνακα αφής |
| 10 | Εθνική Τράπεζα | Εγώ... | Γη |
| 11 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 12 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 13 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 14 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 15 | ΕΝΑΒΟΛΗ | Εγώ... | Εμφάνιση σήματος ON/OFF στη λειτουργία RGB |
| 16 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 17 | ΔΕΠ | Εγώ... | Εισαγωγή σειριακών δεδομένων |
| 18 | ΣΚΛ | Εγώ... |
Γράψτε πιν εισόδου σήματος στροβοσκοπίου. Σύγχρονο ρολόι! |
| 19 | Εθνική Τράπεζα | Εγώ... | Γη |
| 20-37 | DB17-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 38 | Εθνική Τράπεζα | Εγώ... | Γη |
| 39 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 40 | Εθνική Τράπεζα | Εγώ... | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=45 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 45 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
150 | 200 | - | Cd/m2 | Αν=45 mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=45 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Προδιαγραφές οθόνης αφής
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | μονάδα | Σημείωση |
| Διαφάνεια | - | - | 82 | - | % | JIS K-7105 |
| Ομίχλη | - | - | 1 | - | % | JIS K-7105 |
| Σκληρότητα της επιφάνειας | - | - | 3 | - | H | 150gf 45° |
| Δυνατότητα απολέπισης FPC | - | 5 | - | N | προς τα πάνω 90° | |
| Δυνατότητα κάλυψης | - | - | 3 | - | κύκλος | R=1.0, 90° |
| Δύναμη εισόδου | - | - | 50 | Γυναίκα | - | |
| Διορισμένη τάση | Επικοινωνία | 7 | V | Δ.Σ. | ||
| Αντίσταση στον άξονα Χ | Rx | 150 | 500 | Πίνακας PIN FPC | ||
| Αντίσταση στον άξονα Χ | Ρυ | 200 | 800 | |||
| Γραμμικότητα | - | - | ±1.5 | ±2.0 | % | - |
| Μιλώντας. | - | - | - | 20 | ms | - |
| Αντίσταση μόνωσης | Ρι | 10 | - | - | MΩ | - |
| Σημειώσεις | - | 1,00,000 | - | - | Χρόνος | - |
| Εισαγωγή Ζωή | - | 1,000,000 | - | - | Χρόνος | - |
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 15 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 250 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | 35 | 60 | - | Σημείο | - |
| θL | 35 | 60 | - | ||||||
| Βερ. | Θ+ | 35 | 60 | - | |||||
| Θ- | 15 | 45 | - | ||||||

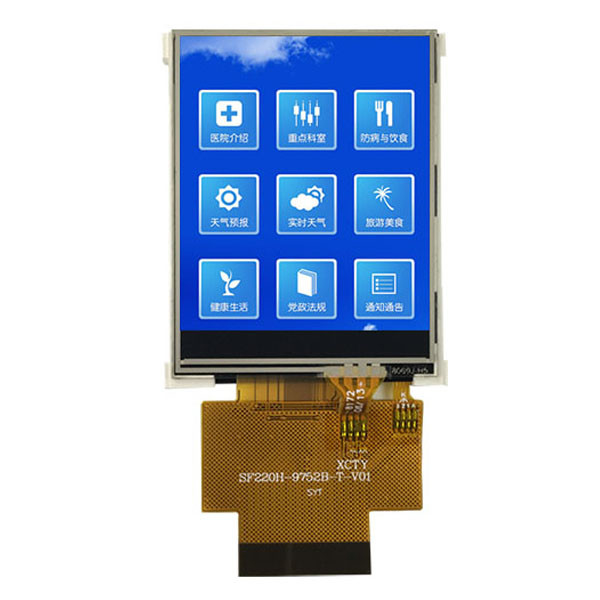

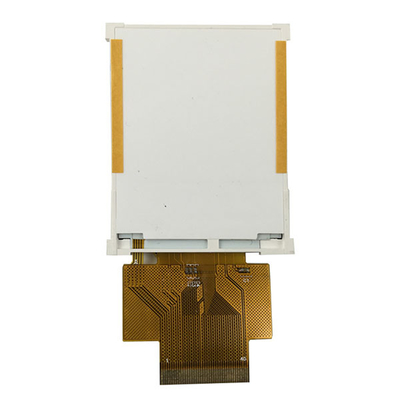

Ανθεκτική οθόνη αφής TFT LCD 2.2 ιντσών SPI&RGB Interface Εικόνα προϊόντος
