Ανθεκτική οθόνη αφής TFT LCD 1,44 ιντσών MPU Interface εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Το SF-TC144H-8163A-T είναι μια τετραγωνική λειτουργία 1,44 ιντσών με ανθεκτική οθόνη αφής (RTP) TFT LCD μονάδα, υποστηρίζει MPU 8bit διεπαφή που εμφανίζει ανάλυση 128x128 pixels.Αυτή η μονάδα TFT LCD είναι ενσωματωμένη με IC οδηγού ST7735 ((συμβατό με IC ILI9163C)Η τάση τροφοδοσίας του για αναλογική (Vcc) κυμαίνεται από 2,6V έως 3,3V, τυπική τιμή 2,8V.
Το SF-TC144H-8163A-T είναι ένα τετράγωνο μοντέλο TFT-LCD με φωτεινότητα 150 νιτ (τυπική τιμή).Οι θερμοκρασίες εργασίας είναι από -20°C έως +70°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Ανθεκτικό οθόνη αφής TFT LCD 1,44 ιντσών MPU Interface Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | YD | Εγώ... | Πατσέτα αφής κάτω σήμα εισόδου |
| 2 | XL | Εγώ... | Πατσέτα αφής αριστερά Σήμα εισόδου |
| 3 | ΕΥ | Εγώ... | Εισερχόμενο σήμα πίνακα αφής UP |
| 4 | XR | Εγώ... | Πατσέτα αφής δεξιά σήμα εισόδου |
| 5 | ΔΕΔΔΚ | Π | Ηλεκτρική τροφοδοσία1.8V τάση |
| 6 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 7 | ΔΕΔ | Π | Ηλεκτρική τροφοδοσία2.8V τάση |
| 8 | DB7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 9 | DB6 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 10 | DB5 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 11 | DB4 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 12 | DB3 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 13 | DB2 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 14 | DB1 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 15 | DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 16 | /RD | Π | Διαβάστε το στροβοσκοπικό σήμα |
| 17 | /WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 18 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
| 19 | /RESET | Εγώ... | Σημείο εισόδου LCM Reset |
| 20 | /CS | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 21 | BL-K | Εγώ... | Καθοδικός LED |
| 22 | BL-K | Εγώ... | Καθοδικός LED |
| 23 | BL-A | Εγώ... | Άνωση LED |
| 24 | Εθνική Κεντρική Αρχή | - | - |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -10 έως 60 | °C |
| Θέρμανση αποθήκευσης | Tstg | -20 έως 60 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=40AMA | - |
| Τρόπος τροφοδοσίας | Αν | - | 40 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 96 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 200 | - | Cd/m2 | Αν=40MA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=40MA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Προδιαγραφές οθόνης αφής
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | μονάδα | Σημείωση |
| Διαφάνεια | - | - | 82 | - | % | JIS K-7105 |
| Ομίχλη | - | - | 1 | - | % | JIS K-7105 |
| Σκληρότητα της επιφάνειας | - | - | 3 | - | H | 150gf 45° |
| Δυνατότητα απολέπισης FPC | - | 5 | - | N | προς τα πάνω 90° | |
| Δυνατότητα κάλυψης | - | - | 3 | - | κύκλος | R=1.0, 90° |
| Δύναμη εισόδου | - | - | 50 | Γυναίκα | - | |
| Διορισμένη τάση | Επικοινωνία | 7 | V | Δ.Σ. | ||
| Αντίσταση στον άξονα Χ | Rx | 150 | 500 | Πίνακας PIN FPC | ||
| Αντίσταση στον άξονα Χ | Ρυ | 200 | 800 | |||
| Γραμμικότητα | - | - | ±1.5 | ±2.0 | % | - |
| Μιλώντας. | - | - | - | 20 | ms | - |
| Αντίσταση μόνωσης | Ρι | 10 | - | - | MΩ | - |
| Σημειώσεις | - | 1,00,000 | - | - | Χρόνος | - |
| Εισαγωγή Ζωή | - | 1,000,000 | - | - | Χρόνος | - |
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 25 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
300 | 400 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | 60 | - | Σημείο | - | |
| θL | 60 | - | |||||||
| Βερ. | Θ+ | - | 60 | - | |||||
| Θ- | - | 45 | - | ||||||

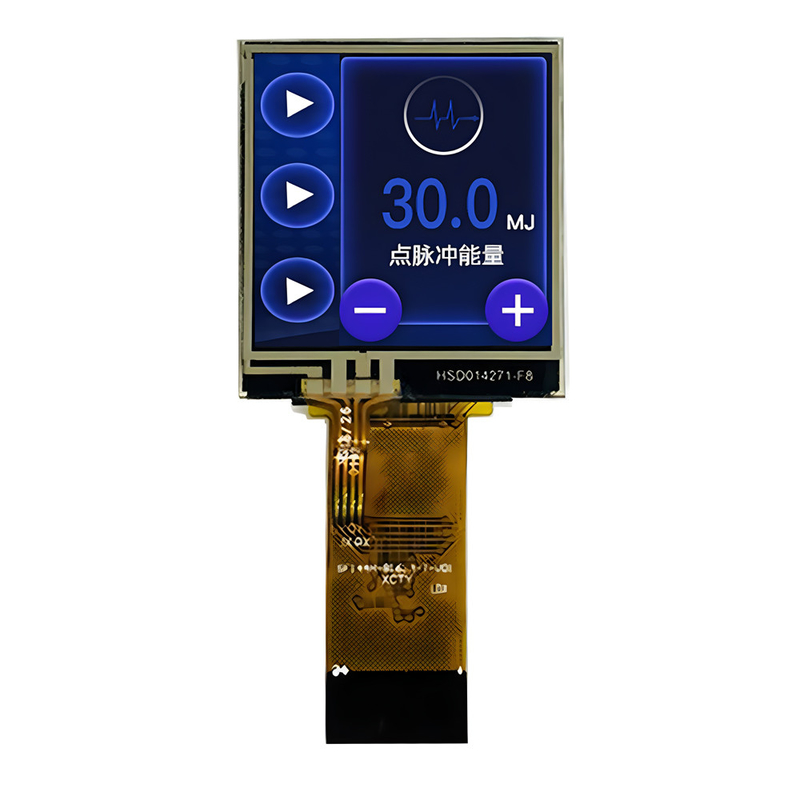

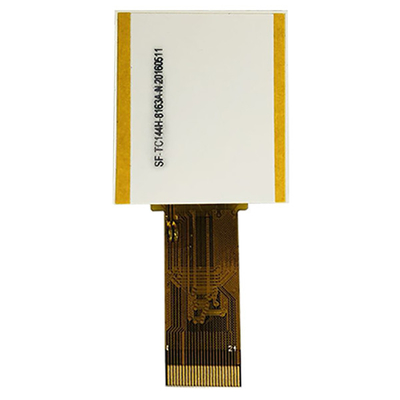

Ανθεκτική οθόνη αφής TFT LCD 1,44 ιντσών MPU Interface Εικόνα προϊόντος
