Λεπτομέρειες:
|
| Προϊόν: | 4 ιντσών οθόνη αφής TFT LCD | Εικόνα αφής: | Αντίστασης αφής (RTP) |
|---|---|---|---|
| Απόφαση: | 480x800 | Κατεύθυνση θέασης: | 12 η ώρα. |
| Κύκλος ελέγχου οδηγού: | ILI9806E | Αριθμός πιν: | 51 καρφίτσες |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νιτ) |
| Διασύνδεση: | RGB | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Αντίστοιχη οθόνη αφής TFT LCD Display,RGB Interface TFT LCD Display |
||
Αντίστοιχη οθόνη αφής TFT 480x800 4"
Αριθμός μέρους: SF-TC397H-8783A-T

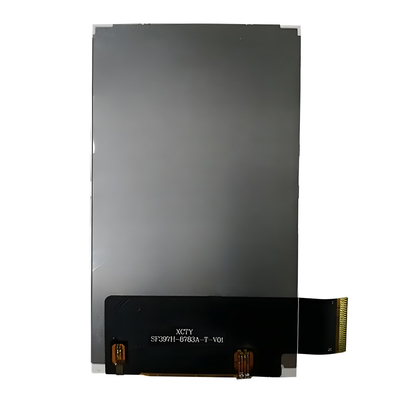

Η SF-TC397H-8783A-T είναι μια μονάδα TFT-LCD 4 ιντσών. Αποτελείται από ένα πάνελ TFT-LCD, IC οδηγού, FPC, μονάδα φώτισης πίσω. Η περιοχή οθόνης 4 ιντσών περιέχει 480 X ((RGB) X 800 pixels και μπορεί να εμφανίσει έως 262K χρώματα.Αυτό το προϊόν πληροί το περιβαλλοντικό κριτήριο RoHS.
Αυτή η γραφική μονάδα οθόνης TFT είναι μια διαγώνια 3,97 ιντσών, πλήρως έγχρωμη TFT.και διαθέτει ενσωματωμένη αντίσταση με οθόνη αφής με σύνδεση προς τον κύριο συνδετήρα TAB για την οθόνηΑυτό το LCD TFT διαθέτει ενσωματωμένο ελεγκτή και μονάδα τάσης 2,8v για τροφοδότηση και λογική.
Αυτή η μονάδα φαίνεται φοβερή! εμφανίζει όλες τις πληροφορίες σε πλήρη χρώμα.Αναλυτές, σύστημα ασφαλείας, σύστημα άρδευσης κήπου κλπ.
Χαρακτηριστικά
| Προϊόν: | 4 ιντσών TFT LCD οθόνη αφής |
| Ψήφισμα: | 480x800 |
| Διασύνδεση: | RGB |
| Διοικητικός παράγοντας | ILI9806E |
| Σύνδεση: | Συμπλέκτης |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Εικόνα αφής: | Ανθεκτικός πίνακας αφής (RTP) |
| Κατεύθυνση θέασης: | 12 η ώρα. |
| Αριθμός πιν: | 51 πινάκια |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
480x800 4" αντισταθμιστική οθόνη αφής TFT Εμφάνιση προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LEDK | Ο | Καθοδικός LED |
| 2 | LEDA | Ο | Άνωση LED |
| 3 | ΕΥ | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 4 | XL | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 5 | YD | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 6 | XR | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 7 | Εθνική Τράπεζα | Εγώ... | Γη |
| 8 | ΚΑΠ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 9 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 10 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 1.8V τάση |
| 11 | ΤΕ | Εγώ... | Έκδοση φαινομένου σχίσματος |
| 12 | ΔΕΠ | - | Πίνακας πρόσβασης/έξόδου SPI |
| 13 | ΔΕΠ | Εγώ... | Πίνακας πρόσβασης/έξόδου SPI |
| 14 | WR/SCL | - | Σήμα ρολογιού SPI |
| 15 | CSX | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 16 | RESX | Εγώ... | Σημείο εισόδου LCM Reset |
| 17-40 | DB23-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 41 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποιημένο σήμα δεδομένων στη λειτουργία RGB I/F 1. |
| 42 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 43 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 44 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 45 | LEDPWM | Εγώ... | Αυτή η καρφίτσα συνδέεται με τον εξωτερικό οδηγό LED. |
| 46 | LWDON | Εγώ... | Χρησιμοποιείται για την ενεργοποίηση/αποκάμψη του εξωτερικού ελέγχου του φώτου LED. |
| 47 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 48 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 49 | Δελτίο ΕΕ | Εγώ... | Επιλέξτε τη λειτουργία διεπαφής |
| 50 | Δελτίο ΕΕ | Εγώ... | Επιλέξτε τη λειτουργία διεπαφής |
| 51 | Εθνική Τράπεζα | Εγώ... | Γη |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 0.3~4.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά DC
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 25.6 | V | Αν= 20 mA | - | ||
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 512 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
300 | - | Cd/m2 | Αν= 20mA | - | |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν= 20 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 19 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 4.14 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
720 | 900 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | 70 | - | Σημείο | - | |
| θL | 70 | - | |||||||
| Βερ. | Θ+ | 70 | - | ||||||
| Θ- | 60 | - | |||||||

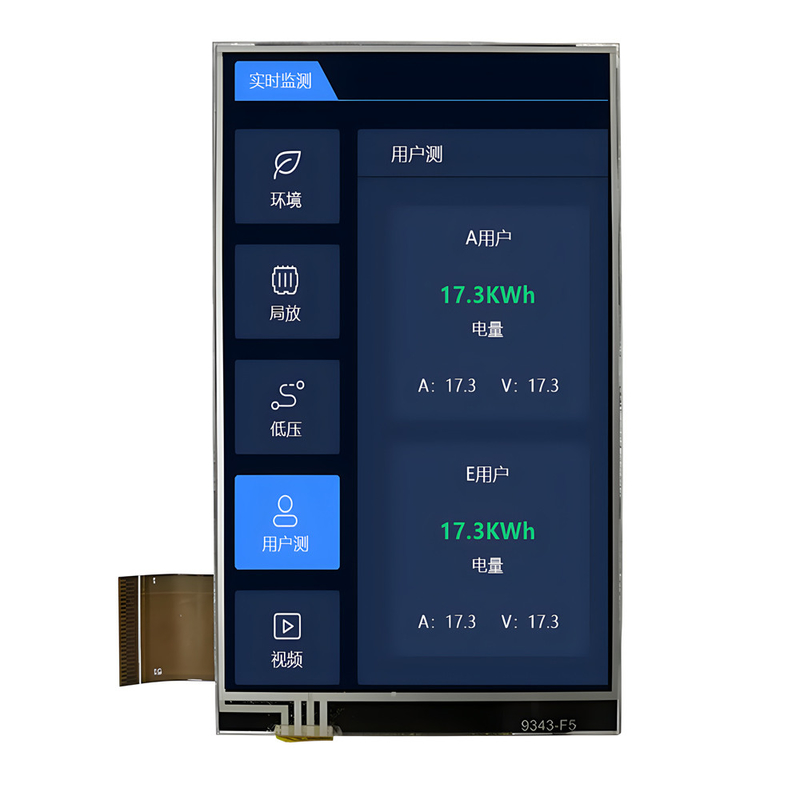

Εικόνα προϊόντος με αντίσταση 4" με οθόνη αφής TFT
