Λεπτομέρειες:
|
| Προϊόν: | 5 ιντσών IPS TFT LCD | Απόφαση: | 720x1280 κουκκίδες |
|---|---|---|---|
| Διασύνδεση: | MIPI (προσαρμόσιμη) | Εικόνα αφής: | χωρητική οθόνη επαφής |
| Κατεύθυνση θέασης: | IPS Όλες οι οπτικές γωνίες ((85/85/85/85) | Δομή PCAP: | ΓΓΠ |
| Ελεγκτής LCD: | ΙΛΙ9881C | Ελεγκτής CTP: | GT911 |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Αριθμός πιν: | 25 πινάκια |
| Σύνδεση: | Πύλη FPC (προσαρμόσιμη) | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη διεπαφών TFT LCD MIPI,5 ιντσών TFT LCD οθόνη,Χωρητική επίδειξη οθονών επαφής TFT LCD |
||
Συγκινητική οθόνη αφής 5 ιντσών TFT LCD 720*1280 Dots Εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Η Saef Technology SF-TC500I-8725B-CT είναι μια διαγώνιας διαστάσεως 5 ′′ TFT LCD μονάδα με ανάλυση 720x1280 pixels.Περιλαμβάνει τις λειτουργίες IC ελεγκτή και οδηγού, υποστηρίζει διεπαφή MIPI, και η τάση τροφοδοσίας (Vdd) κυμαίνεται από 2,6V έως 3,3V. τυπική τιμή 2,8V. Η κατεύθυνση προβολής αυτού του μοντέλου είναι ελεύθερη γωνία προβολής τύπου IPS ((85/85/85/85).
Το SF-TC500I-8725B-CT TFT LCD μοντέλο είναι σε λειτουργία πορτρέτου με φωτεινότητα 300 νιτ. Το μοντέλο είναι επίσης διαθέσιμο για νέο σχεδιασμό αντίστοιχης οθόνης αφής και προγραμματισμένης χωρητικής οθόνης αφής.Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°CΗ θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°C.σύστημα ασφαλείας, σύστημα άρδευσης κήπων κλπ.
Χαρακτηριστικά
| Προϊόν: | 5 ιντσών IPS TFT LCD |
| Ψήφισμα: | 720x1280 σημεία |
| Διασύνδεση: | ΜΙΠΙ |
| Κατεύθυνση θέασης: | IPS Όλη η γωνία θέασης ((85/85/85/85) |
| Ελεγκτής LCD: | ΙΛΙ9881C |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Εικόνα αφής: | Συγκινητική οθόνη αφής |
| Δομή PCAP: | ΓΓΠ |
| Ελεγκτής CTP: | GT911 |
| Αριθμός πιν: | 25 πινάκια |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
| Σύνδεση: | Πύλη FPC (προσαρμόσιμη) |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Συγκινητική οθόνη αφής 5 ιντσών TFT LCD 720*1280 Dots Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LEDA | Ο | Άνωση LED |
| 2 | LEDK | Ο | Καθοδικός LED |
| 3 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V |
| 4 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 1.8V/2.8V |
| 5 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 6 | CLKP | Εισαγωγή/Εξόδου | Σημάδια ρολογιού DSI-CLK+ |
| 7 | ΚΛΚΝ | Εισαγωγή/Εξόδου | Σήματα ρολογιού DSI-CLK |
| 8 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 9 | Δ0Ν | Εισαγωγή/Εξόδου | Σημάδια δεδομένων DSI-D0 |
| 10 | Δ0Π | Εισαγωγή/Εξόδου | Σήματα δεδομένων DSI-D0+ |
| 11 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 12 | D1N | Εισαγωγή/Εξόδου | DSI-D1- σήματα δεδομένων |
| 13 | D1P | Εισαγωγή/Εξόδου | Σήματα δεδομένων DSI-D1+ |
| 14 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 15 | D2N | Εθνική Κεντρική Αρχή | Σήματα δεδομένων DSI-D2 |
| 16 | Δ2Π | Εθνική Κεντρική Αρχή | Σήματα δεδομένων DSI-D2+ |
| 17 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 18 | D3N | Εθνική Κεντρική Αρχή | DSI-D3- σήματα δεδομένων |
| 19 | D3P | Εθνική Κεντρική Αρχή | Σήματα δεδομένων DSI-D3+ |
| 20 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 21 | ΤΕ | Εγώ... | Σφραγίδα εξόδου για την επίδραση ρήξης |
| 22 | LCD_ID | Εγώ... | LCD_ID |
| 23 | Επαναφορά | Εγώ... | Εγγραφείτε επιλέξτε πιν |
| 24 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 25 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 0.3~4.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | - | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | - | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 19.2 | V | Αν= 40 mA | - | ||
| Τρόπος τροφοδοσίας | Αν | - | 40 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 768 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
300 | - | Cd/m2 | Αν= 40 mA | - | |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν= 40 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 35 | 40 | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 4.3 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
900 | 1200 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | 80 | - | Σημείο | - | |
| θL | 80 | - | |||||||
| Βερ. | Θ+ | 80 | - | ||||||
| Θ- | 80 | - | |||||||

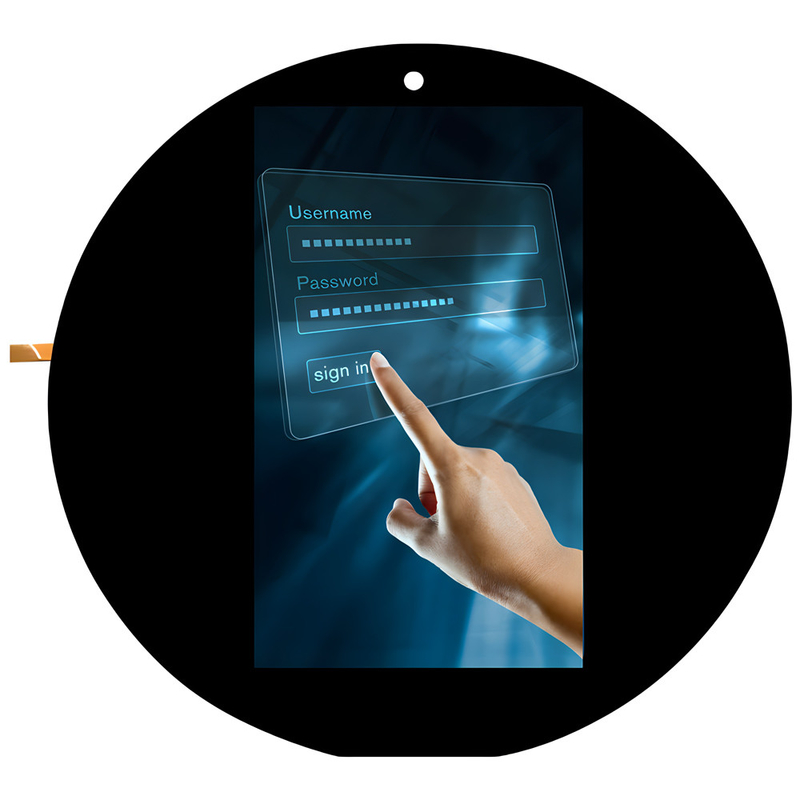

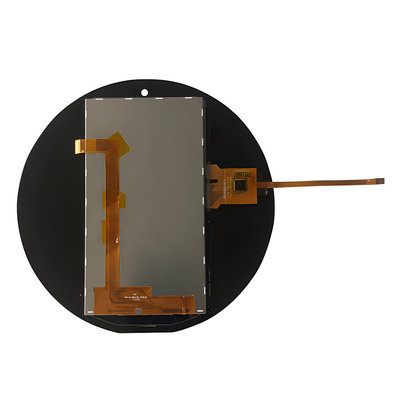

Συγκινητική οθόνη αφής 5 ιντσών TFT LCD 720*1280 Dots Εικόνα προϊόντος
