Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών TFT | Εικόνα αφής: | CTP ((Διαχωρητική οθόνη αφής) |
|---|---|---|---|
| Απόφαση: | 1024x600 σημεία | Διάσταση γυαλιού κάλυψης: | Γορίλα Κόνινγκ |
| Διασύνδεση LCM: | Μίπι | Φωτεινότητα επιφάνειας: | 300 cd/m2 (μέχρι 1500 νιτ) |
| EMI: | με προστασία EMI | Σκληρότητα επιφάνειας: | >7H |
| Αντίσταση σε κρούσματα: | ΙΚ08 | Ζωή των LED: | 40,000 ώρες |
| Πινάκια: | 30 πινάκια | Κατεύθυνση θέασης: | Όλη η γωνία θέασης ((80/80/80/80) |
| Διεπαφή CTP: | I2C | Εργασιακή θερμοκρασία.: | – 20℃ σε +70℃ |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Απρόσβλητο από την σκόνη: | με 3M VHB |
| Επισημαίνω: | 7H Δυνατότητα οθόνης αφής TFT,7 ιντσών οθόνη αφής TFT,ΤFT οθόνης αφής IK08 |
||
Η τεχνολογία SAEF SF-TO700B-8857A-CT χρησιμοποιεί γυαλί Corning Gorilla 2 mm ως πλάκα κάλυψης, η οποία έχει αντοχή στην πρόσκρουση IK08 και σκληρότητα επιφάνειας έως 7H.Υπάρχουν πολλές λειτουργικές επιλογές για την επεξεργασία της επιφάνειας του γυαλιούΑντιβακτηριακό, αδιάβροχο, αντι-αποτυπώματα, αντι-φωτισμό και αντι-αντανάκλαση.Το μέγεθος του γυαλιού κάλυψης μπορεί να προσαρμοστεί σύμφωνα με την εφαρμογή του πελάτηΓια να επιτευχθεί η πρόληψη της σκόνης, θα εφαρμόσουμε 3M VHB στα σκαλιά στο πίσω μέρος του γυαλιού, το οποίο μπορεί να αποτρέψει εντελώς την είσοδο σκόνης στην συσκευή του χρήστη.Επίσης, διεξήγαμε αντιστατική επεξεργασία.Μέσω δοκιμών επαφής στατικού ηλεκτρισμού, το επίπεδο στατικού ηλεκτρισμού του εξοπλισμού προϊόντος/χρήστη έφτασε τα 8KV και μέσω δοκιμών αέρα στατικού ηλεκτρισμού έφτασε τα 10KV.Μια άλλη επιλογή εφαρμογής είναι ότι το προϊόν μπορεί να έχει τέλεια αποτελέσματα αφής, είτε με γυμνά χέρια είτε φορώντας πλαστικά γάντια.
Η τεχνολογία SAEF SF-TO700B-8857A-CT χρησιμοποιείται σήμερα από πελάτες με φωτεινότητα 300nits.και 1500nits για την κάλυψη των αναγκών των χρηστών σε διαφορετικά περιβάλλοντα.
Σύντομες λεπτομέρειες για το προϊόν
1. LCD Μέγεθος: 7 ′′ TFT
2Ανάλυση: 1024x600
3Γωνία θέασης: ελεύθερη, όλες οι γωνίες θέασης
4Διάσταση του περίγραμμα: 164x97x2.6mm
5. Τύπος διεπαφής LCM: MIPI
6Τύπος διεπαφής CTP: I2C
7Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
8Πίνακας αφής: Ηλιακή οθόνη αφής (CTP)
Προδιαγραφές
| Άρθρο | Περιεχόμενο | ΕΝΩΡΙΑ |
| Τύπος οθόνης LCD | 7.0· TFT-LCD, μεταδοτικό | |
| Διάσταση του σχεδίου | 190.0 (V) x 138.0 (H) x 5.78 ((T) | χμ |
| Ενεργός χώρος | 85.92 ((V) x154.21 ((H) | χμ |
| Κατεύθυνση θέασης | Όλες οι γωνίες θέασης | --- |
| Εμφάνιση χρώματος | 16.7M | |
| Αριθμός σημείων | 1024 ((RGB) x600 | Σημείωση: |
| Σημείο ύψους (H × V) | 0.1506 ((W) x 0,1432 ((H) | χμ |
| Τύπος Assy | COG+FPC+BL+CTP | --- |
| Πίσω φωτισμός | Λευκό φως LED | - |
| Διασύνδεση | ΕΝΤΕΣΦΑΣΗ MIPI | |
| Βάρος | ΔΕΠ | g |
Μονάδα TFT LCD 7 ιντσών 1024x600 MIPI διεπαφή IPS με CTP Σχέδιο προϊόντος
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
| 1 | Επικαιροποίηση | Άνωση LED |
| 2 | Επικαιροποίηση | Άνωση LED |
| 3 | VGH | Θετική ισχύς για TFT |
| 4 | VGL | Αρνητική ισχύς για TFT |
| 5 | ΕΠΔΝ | Πύλη προς τα πάνω ή προς τα κάτω έλεγχο σάρωσης. UPDN = ∆L, STV2 έξοδος κατακόρυφο παλμό εκκίνησης και UD πιν έξοδος λογική ∆L ∆οκιμαστή πύλης. (προεπιλεγμένο) UPDN = ′H′, STV1 έξοδος κατακόρυφος παλμός εκκίνησης και UD πιν έξοδος λογική ′H′ στον οδηγό πύλης |
| 6 | ΣΕΠΣ | Πηγή δεξιά ή αριστερή ακολουθία ελέγχου. SHLR = L, μετατόπιση αριστερά: τελευταία δεδομένα = S1←S2←S3..........←S1536 = πρώτα δεδομένα. SHLR = H, μετατόπιση προς τα δεξιά: πρώτα δεδομένα = S1→S2→S3........→S1536 = τελευταία δεδομένα. |
| 7 | VLED- | Καθοδικός LED |
| 8 | VLED- | Καθοδικός LED |
| 9 | ΑVDD | Δύναμη για αναλογικό κύκλωμα |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | D3P | Εισαγωγή δεδομένων MIPI. |
| 12 | D3N | Εισαγωγή δεδομένων MIPI. |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | Δ2Π | Εισαγωγή δεδομένων MIPI. |
| 15 | D2N | Εισαγωγή δεδομένων MIPI. |
| 16 | Εθνική Τράπεζα | Γη |
| 17 | CLKP | Εισαγωγή ρολογιού MIPI |
| 18 | ΚΛΚΝ | Εισαγωγή ρολογιού MIPI |
| 19 | Εθνική Τράπεζα | Γη |
| 20 | D1P | Εισαγωγή δεδομένων MIPI. |
| 21 | D1N | Εισαγωγή δεδομένων MIPI. |
| 22 | Εθνική Τράπεζα | Γη |
| 23 | Δ0Π | Εισαγωγή δεδομένων MIPI. |
| 24 | Δ0Ν | Εισαγωγή δεδομένων MIPI. |
| 25 | Εθνική Τράπεζα | Γη |
| 26 | STBYB | Σε κατάσταση αναμονής. STBYB = HH, κανονική λειτουργία (προεπιλεγμένη) STBYB = L, ρυθμιστής χρόνου, ο οδηγός πηγής θα απενεργοποιηθεί, όλες οι εξόδους είναι GND. |
| 27 | Επαναφορά | Παγκόσμια πένα επαναφοράς. Ενεργός χαμηλός για να εισέλθει στην κατάσταση επαναφοράς. |
| 28 | ΔΕΔ (ΔΕΔ) | Ψηφιακό κύκλωμα |
| 29 | ΔΕΔ (ΔΕΔ) | Ψηφιακό κύκλωμα |
| 30 | VCOMIN | Κοινή τάση |

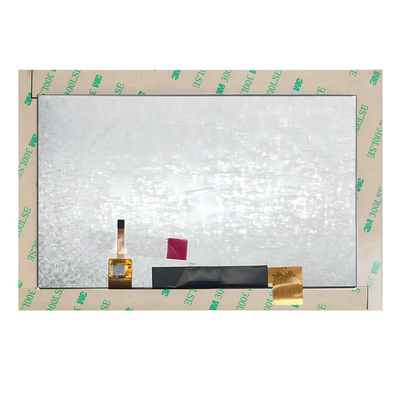

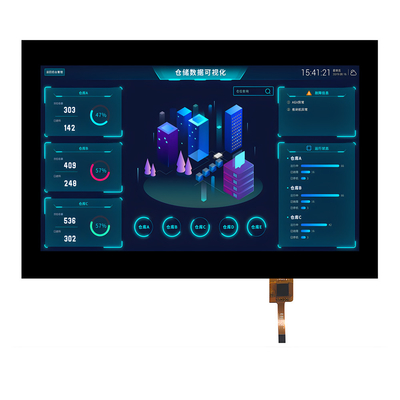

Μονάδα TFT LCD 7 ιντσών 1024x600 MIPI διεπαφή IPS με εικόνα προϊόντος CTP
