Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών χωρητική οθόνη αφής TFT | Εικόνα αφής: | CTP ((Διαχωρητική οθόνη αφής) |
|---|---|---|---|
| Απόφαση: | 1024x600 σημεία | Διάσταση γυαλιού κάλυψης: | Κόνινγκ Γορίλα 2 |
| Διασύνδεση LCM: | RGB | Φωτεινότητα επιφάνειας: | 1000 ψείρες |
| EMI: | με προστασία EMI | Σκληρότητα επιφάνειας: | >7H |
| Αντίσταση σε κρούσματα: | ΙΚ08 | Ζωή των LED: | 40,000 ώρες |
| Πινάκια: | 50 πινάκια | Κατεύθυνση θέασης: | Όλη η γωνία θέασης ((80/80/80/80) |
| Απρόσβλητο από την σκόνη: | με 3M VHB | Διεπαφή CTP: | I2C |
| Εργασιακή θερμοκρασία.: | – 30℃ σε +75℃ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Ik08 TFT οθόνη,γυαλί 3mm TFT οθόνη |
||
Εισαγωγή του προϊόντος
Η τεχνολογία SAEF SFTO700XC-7026ACT χρησιμοποιεί γυαλί Corning Gorilla 3 mm ως πλάκα κάλυψης, η οποία έχει αντοχή στην πρόσκρουση IK08 και σκληρότητα επιφάνειας έως 7H.Υπάρχουν πολλές λειτουργικές επιλογές για την επεξεργασία της επιφάνειας του γυαλιούΑντιβακτηριακό, αδιάβροχο, αντι-αποτυπώματα, αντι-φωτισμό και αντι-αντανάκλαση.Το μέγεθος του γυαλιού κάλυψης μπορεί να προσαρμοστεί σύμφωνα με την εφαρμογή του πελάτηΓια να επιτευχθεί η πρόληψη της σκόνης, θα εφαρμόσουμε 3M VHB στα σκαλιά στο πίσω μέρος του γυαλιού, το οποίο μπορεί να αποτρέψει εντελώς την είσοδο σκόνης στην συσκευή του χρήστη.Επίσης, διεξήγαμε αντιστατική επεξεργασία.Μέσω δοκιμών επαφής στατικού ηλεκτρισμού, το επίπεδο στατικού ηλεκτρισμού του εξοπλισμού προϊόντος/χρήστη έφτασε τα 8KV και μέσω δοκιμών αέρα στατικού ηλεκτρισμού έφτασε τα 10KV.Μια άλλη επιλογή εφαρμογής είναι ότι το προϊόν μπορεί να έχει τέλεια αποτελέσματα αφής, είτε με γυμνά χέρια είτε φορώντας πλαστικά γάντια.
Η τεχνολογία SAEF SFTO700XC-7026ACT χρησιμοποιείται σήμερα από πελάτες με φωτεινότητα 1000nits.500 και 1500 νιτ για την κάλυψη των αναγκών των χρηστών σε διαφορετικά περιβάλλοντα.
Σύντομες λεπτομέρειες για το προϊόν
1. LCD Μέγεθος: 7 ′′ TFT
2Ανάλυση: 1024x600
3Γωνία θέασης: ελεύθερη, όλες οι γωνίες θέασης
4Διάσταση του περίγραμμα: 164x97x2.6mm
5. Τύπος διεπαφής LCM: RGB
6Τύπος διεπαφής CTP: I2C
7Θερμοκρασία: από -30°C έως +75°C, από -30°C έως +80°C
8Πίνακας αφής: Ηλιακή οθόνη αφής (CTP)
Προδιαγραφές
| Ειδικότητα | Προδιαγραφές | |
| Δείξε το σενάριο. | Τύπος οθόνης LCD | 70,0 ίντσες |
| Ψήφισμα (H*V) | 1024 ((RGB) × 600 | |
| Τύπος τεχνολογίας | α-Si TFT | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Επεξεργασία επιφάνειας | Ανάλαση | |
| Κατεύθυνση θέασης | Όλα | |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | - Όχι, όχι. | |
|
Μηχανικές Χαρακτηριστικά |
ΔιάγραμμαΔιάμετροι (W x H x T) (mm) | 218.42*146.9*9.55 |
| Ενεργός χώρος ((mm) | 154.21*85.92 | |
| Με / χωρίς οθόνη αφής | Με την CTP | |
| Τύπος συνδετήρα αντιστοίχισης | 50PIN 0,5PITCH | |
| Τύπος φωτισμού πίσω | LED | |
| Βάρος (g) | ΔΕΠ | |
| Ηλεκτρικά χαρακτηριστικά | Διασύνδεση | RGB |
| Αριθμός χρώματος | 16.7M | |
| Κύκλος ελέγχου οδηγού | ΧΧ8282Α11 ΧΧ8696Α01 | |
| ΚΤΠ IC | GT928 | |
Σχεδίαση
| - Όχι, όχι, όχι. | Ονομασία καρφίτσας | Περιγραφή |
| 1 | LED-A1 | Πρόσθετη τάση ισχύος |
| 2 | LED-A2 | Πρόσθετη τάση ισχύος |
| 3 | LED-K1 | Τεχνολογική τάση για τον καθοδικό φως LED |
| 4 | LED-K1 | Τεχνολογική τάση για τον καθοδικό φως LED |
| 5 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 6 | VCOM | Τετάρτη |
| 7 | DVDD | Δύναμη για ψηφιακό κύκλωμα |
| 8 | Τρόπος | Ελέγχος της λειτουργίας DE ή HV.H:DE mode.L:HSD/VSD mode |
| 9 | DE | Ενεργοποίηση δεδομένων |
| 10 | VS | Εισαγωγή σήματος Vsync |
| 11 | ΕΣ | Εισαγωγή σήματος Hsync |
| 12 | Β7 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (MSB) |
| 13 | Β6 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 14 | Β5 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 15 | Β4 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 16 | Β3 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 17 | Β2 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 18 | Β1 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 19 | Β0 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 20 | G7 | ΕΠΙΤΡΟΠΟΙΗ ΣΗΜΑΝΤΗΣΗ δεδομένων (ΣΜΣ) |
| 21 | G6 | Επικαιροποιημένο σήμα δεδομένων |
| 22 | G5 | Επικαιροποιημένο σήμα δεδομένων |
| 23 | G4 | Επικαιροποιημένο σήμα δεδομένων |
| 24 | G3 | Επικαιροποιημένο σήμα δεδομένων |
| 25 | G2 | Επικαιροποιημένο σήμα δεδομένων |
| 26 | G1 | Επικαιροποιημένο σήμα δεδομένων |
| 27 | Γ0 | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 28 | Επενδύσεις | Ερυθρό σήμα δεδομένων (MSB) |
| 29 | R6 | Ερυθρό σήμα δεδομένων |
| 30 | R5 | Ερυθρό σήμα δεδομένων |
| 31 | R4 | Ερυθρό σήμα δεδομένων |
| 32 | R3 | Ερυθρό σήμα δεδομένων |
| 33 | R2 | Ερυθρό σήμα δεδομένων |
| 34 | R1 | Ερυθρό σήμα δεδομένων |
| 35 | R0 | Ερυθρό σήμα δεδομένων (RSB) |
| 36 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 37 | DCLK | ΔΩΤ ΚΛΟΧΟ |
| 38 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 39 | Α/Δ | Επιλέξτε αριστερή ή δεξιά κατεύθυνση σάρωσης. |
| 40 | Ε/Δ | Επιλέξτε προς τα πάνω ή προς τα κάτω κατεύθυνση σάρωσης. |
| 41 | VGH | Πύλη ON τάση |
| 42 | VGL | Πύλη OFF τάσης |
| 43 | ΑVDD | Η τάση ισχύος για αναλογικό κύκλωμα. |
| 44 | Επαναφορά | Παγκόσμια πένα επαναφοράς |
| 45 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 46 | VCOM | Τετάρτη |
| 47 | DITHB |
Λειτουργία διακοπής.H:6bit ανάλυση ((τελευταία 2bit των δεδομένων εισόδου) Μειωμένη) Λ:8bit ανάλυση (προεπιλεγμένη ρύθμιση) |
| 48 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 49 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 50 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |

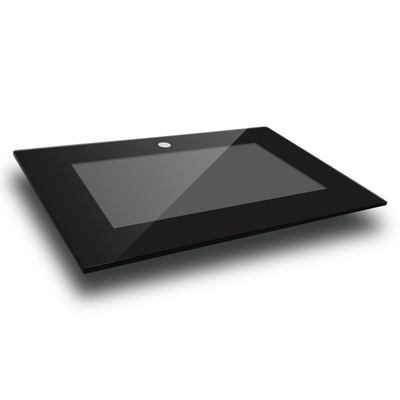

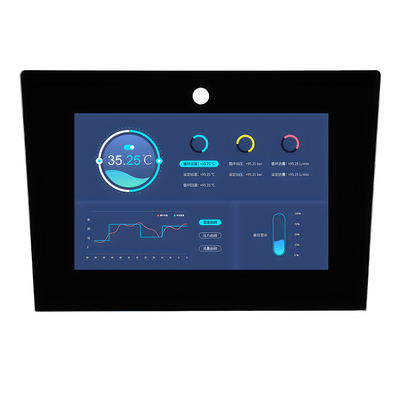

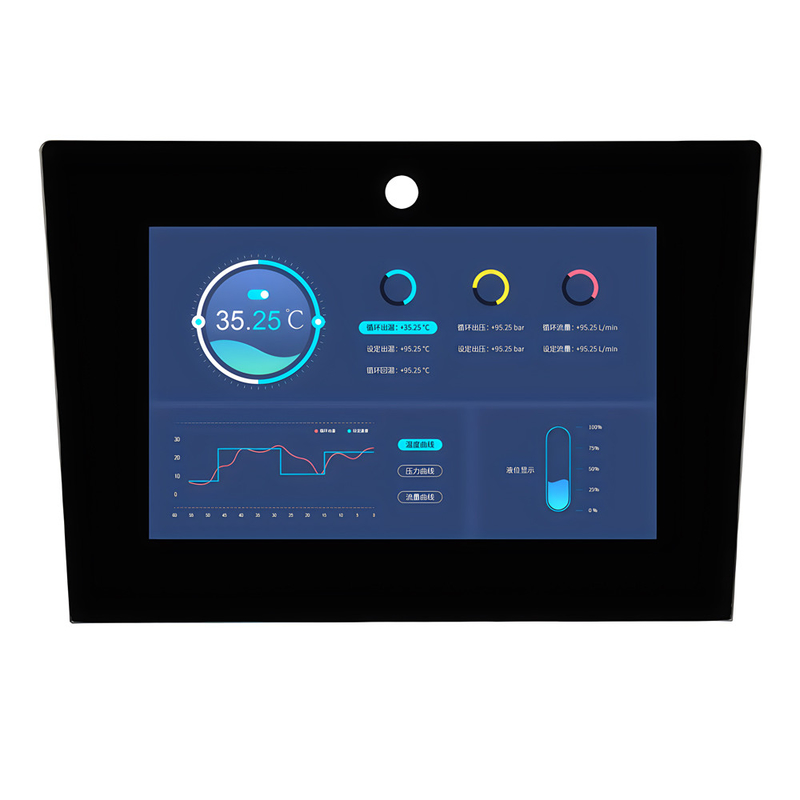

Εικόνα προϊόντος
