Λεπτομέρειες:
|
| Προϊόν: | 3.6 ιντσών Στρογγυλή οθόνη αφής TFT | Απόφαση: | 544 (RGB) x 506 κουκίδες |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) | Εικόνα αφής: | Συγκινητική οθόνη αφής (CTP) |
| Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ | Κύκλος ελέγχου οδηγού: | ST72566 |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | RGB 24 μπιτ | Ζωή των LED: | 40,000 ώρες |
| Κορυφή:: | -30°C σε +85°C | Διάσταση του σχεδίου: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Ενεργός χώρος: | 89.76 ((W) x83.49 ((H) mm | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 544*506 TFT οθόνη LCD,3.6 ιντσών TFT LCD οθόνη,Επίδειξη cOem TFT LCD |
||
Περιγραφή της μονάδας οθόνης οθόνης αφής TFT 3,6 ιντσών
Το TS8036WV001-T είναι ένα LCD 3,6 ιντσών με ενεργό χρώμα TFT (ταλαντόφιλμο τρανζίστορ) που χρησιμοποιεί TFT αμόρφου πυριτίου ως συσκευή μεταγωγής.Αυτό το μοντέλο αποτελείται από ένα διαπεραστικό πάνελ TFT-LCDΗ ανάλυση του TFT-LCD 3,6 ιντσών είναι 544x506 pixels και μπορεί να εμφανίσει έως και 16,7 εκατομμύρια χρώματα.Αυτό το κυκλικό TFT LCD είναι εξοπλισμένο με IC ST72566 και υποστηρίζει διεπαφή RGB 24 bit.Η λειτουργία του με πολλά άγγιγμα και η εξαιρετική οπτική απόδοση το καθιστούν ιδανική επιλογή για απαιτητικές εφαρμογές.
- Χαμηλή τάση εισόδου: VDD: 2,7~3,6V,
Χρώματα οθόνης TFT LCD: 16,7M χρώματα
-Διασύνδεση CPU: -RGB 24BIT
- Εσωτερικό κύκλωμα τροφοδοσίας.
|
Γενικές πληροφορίες
|
Προδιαγραφές | Μονάδα |
| Κεντρικό Πίνακα | ||
| Περιοχή εμφάνισης (AA) | 89.76 ((H) * 83.49 ((V) (3.6 ίντσες)) | χμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 16.7M | χρώματα |
| Αριθμός εικονοστοιχείων | 544 ((RGB) * 506 | κουκίδες |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - |
| Πίτσα των pixel | 0.165 ((H) *0.165 ((V) | χμ |
| Γωνία θέασης | Όλες | Ώρα |
| Δραστηριότητα IC | ΣΤ72566 | - |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας | -30+85 | °C |
| Θέρμανση αποθήκευσης | -30+85 | °C |
Μηχανικές πληροφορίες
|
Άρθρο
|
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
Σημείωση | |
| Μέγεθος μονάδας | Οριζόντια | - | 107.13 | - | χμ | -Ούτε ένα.1 |
| Βόρειος ((V) | - | 107.13 | - | χμ | -Ούτε ένα.1 | |
| Βαθμός ((D) | - | 9.76 | - | χμ | ±0.4 | |
| Βάρος | - | ΔΕΠ | - | g | - | |
Συγκινητική οθόνη αφής TFT 3.6 ιντσών στρογγυλή μονάδα οθόνηςΣχεδίαση
Περιγραφή PIN
|
Αριθμός PIN. |
ΣΥΜΒΟΛΟ |
ΑΡΘΡΟ | Περιγραφή |
| 1 | LEDK | Α | Πίσω φωτισμός... |
| 2 | LEDA | H | Πίσω φωτισμός+ |
| 3 | Εθνική Τράπεζα | H | ισχύς εδάφους |
| 4 | ΚΑΚ | H | τροφοδοσία ενέργειας ((2.7-3.6V) |
| 5-12 | Ρ0-Ρ7 | Χ/Λ | Κόκκινο λεωφορείο δεδομένων |
| 13-20 | Γ0-Γ7 | Χ/Λ | Πράσινη λεωφόρος δεδομένων |
| 21-28 | Β0-Β7 | Χ/Λ | Μπλε λεωφορείο δεδομένων |
| 29 | Εθνική Τράπεζα | Α | ισχύς εδάφους |
| 30 | DCLK | Χ/Λ | Πιναλίδα σήματος ρολογιού των pixel |
|
31 |
ΔΙΣΠ | Χ/Λ | συνδεδεμένο με VDD σε κανονική λειτουργία. συνδεδεμένο με GND, το IC είναι σε κατάσταση αναμονής. |
| 32 | HSYNC | Χ/Λ | Οριζόντια συγχρονισμός. |
| 33 | VSYNC | Χ/Λ | Ψηλά συγχρονισμός. |
| 34 | DE | Χ/Λ | Σήμα ενεργοποίησης δεδομένων |
|
35 |
AUTODL |
Χ/Λ |
Πινέλα ελέγχου λειτουργίας OPT |
| 36 | ΚΑ | Χ/Λ | Τσιπ επιλέξτε πιν εισόδου |
| 37 | ΣΚΛ | Χ/Λ | Εισαγωγή σειριακού ρολογιού. |
| 38 | ΣΔΑ | Χ/Λ | Πιν εισόδου σειριακών δεδομένων |
| 39 | Εθνική Τεχνολογία 1 | / | Συνδέστε τον θερμιστήρα |
| 40 | Εθνική Τεχνολογία | / | Συνδέστε τον θερμιστήρα |
ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΑΡΘΡΟΣ
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
|
| Ελάχιστο | Μαξ. Μαξ. | |||
| Πρόσθετη τάση για λογικό κύκλωμα | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | ΚΑΠ | -Ούτε ένα.3 | 4.6 | V |
Ηλεκτρική ενέργεια συνεχούς ρεύματος
|
Άρθρο
|
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Ηλεκτρική τροφοδοσία | ΚΑΚ | 2.7 | 2.8 | 3.3 | V | |
| Κανονική λειτουργία Συνεχή κατανάλωση | Επικοινωνία | - | - | 55 | mA | VCC=3,3V |
| Πύλη TFT ON τάση | VGH | 11.5 | 12 | 16 | V | |
| Δύναμη απόσβεσης TFT | VGL | - 8 | -12 | -12 | V | |
Χαρακτηριστικά μονάδας πίσω φωτισμού
|
Άρθρο
|
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. | ||||
| Προηγούμενη τάση τροφοδοσίας | Vf | 13.5 | - | 16 | V | |
| Προθεσμιακή προμήθεια | Αν | - | 180 | - | mA | |
| Φωτεινότητα LCM | LV | 800 | 1000 | - | cd/m2 | ΙΒ=180mA |
| Ομοιομορφία | / | 80 | % | - | ||

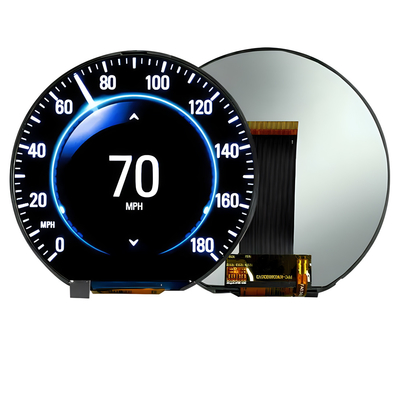

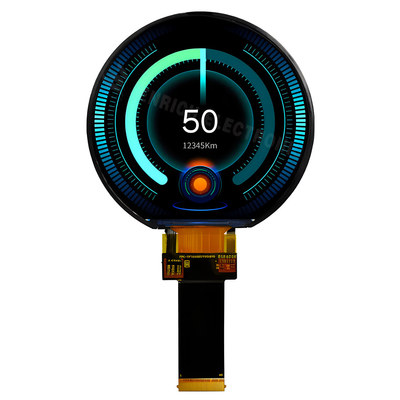

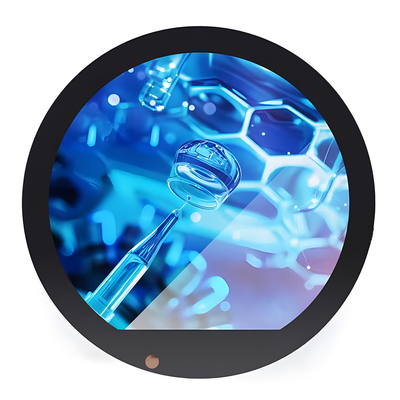

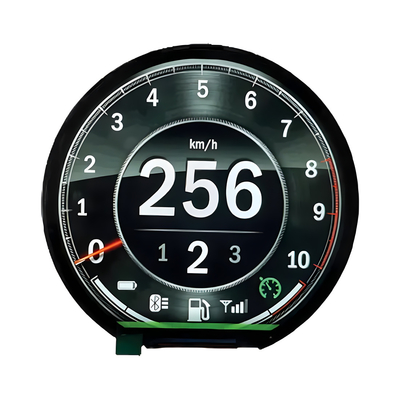

Συγκινητική οθόνη αφής TFT 3.6 ιντσών στρογγυλή μονάδα οθόνηςΕικόνα προϊόντος
Δοκιμή αξιοπιστίας
| Τμήμα δοκιμής |
Συνθήκη δοκιμής
|
Επιθεώρηση μετά τη δοκιμή |
| Λειτουργία υψηλής θερμοκρασίας | 85 °C για 96 ώρες |
Μετά την ολοκλήρωση της δοκιμής, τα ελεγχόμενα δείγματα LCD πρέπει να τοποθετούνται σε φυσιολογικό περιβάλλον εσωτερικής θερμοκρασίας και υγρασίας για 2-4 ώρες ή περισσότερο πριν από τη λειτουργική και οπτική επιθεώρηση.Τα δείγματα δεν επιτρέπεται να έχουν τα ακόλουθα ελαττώματα:: 2Κάθε δοκιμαζόμενη μονάδα μπορεί να χρησιμοποιηθεί μόνο για ένα από τα προγράμματα δοκιμών. |
| Λειτουργία χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Αποθήκευση υψηλής θερμοκρασίας | 85 °C για 96 ώρες | |
| Αποθήκευση χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Λειτουργία υψηλής θερμοκρασίας Λειτουργία υγρασίας | 60°C, 90%RH για 72 ώρες | |
| Θερμικό σοκ | -10°C(30 λεπτά) ~+25°C(5 λεπτά) ~+60°C(30 λεπτά) για 10 κύκλους | |
| Δοκιμή δονήσεων (χωρίς λειτουργία) |
Συχνότητα: 10~55Hz Άγρος:1.0mm Χρόνος σαρώματος: 11 λεπτά Περίοδος δοκιμής: 6 κύκλοι για κάθε κατεύθυνση X, Y, Z |
|
| Δοκιμή στατικού ηλεκτρισμού | Άγγιγμα ±4KV, αέρας ±8KV |
