Λεπτομέρειες:
|
| Προϊόν: | 2.2 ιντσών SPI TFT LCD | Απόφαση: | 176x220 |
|---|---|---|---|
| Εικόνα αφής: | Με την ανθεκτική οθόνη αφής | Διασύνδεση: | ΠΕΠ |
| Κάλυψη γυαλιού: | να προσαρμοστεί | Κατεύθυνση θέασης: | 12:00 |
| Κύκλος ελέγχου οδηγού: | ILI9225G ή ισοδύναμο | Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) |
| Φωτεινότητα: | 250 cd/m2 (νίτσες) | Αριθμός πιν: | 14 πινάκια |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικαστική οθόνη LCD TFT,2.2 ιντσών TFT LCD οθόνη,Επίδειξη SPI TFT LCD |
||
2.2 ίντσες SPI QCIF TFT Περιγραφή προϊόντος
Μηχανικές προδιαγραφές
| Άρθρο | Προδιαγραφές | Μονάδα |
| Δείξτε το μέγεθος | 2.2 | χιλιοστό |
| ΔΕΣΜΕΝΕΣ ΟΥΤΛΑΙΝΑΣ | 43*56.16*2.3 | χμ |
| Κύκλος ελέγχου οδηγού | ILI9225G | - |
| Τύπος διεπαφής | 4-SPI | - |
2.2 ίντσες SPI QCIF TFT προϊόνΣχεδίαση
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 3 | ΣΚΛ | Εγώ... | Στην κατά σειρά διεπαφή, αυτό χρησιμοποιείται ως SCL. |
| 4 | Δ/Κ | Εγώ... | Στο 4-γραμμικό SPI, αυτή η καρφίτσα χρησιμοποιείται ως D/CX (επιλογή δεδομένων/ εντολών). |
| 5 | CSX | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 6 | ΔΕΔ/ΔΕΔ | Εγώ... | Ημερομηνία εισόδου/εξόδου δεδομένων |
| 7 | Εθνική Κεντρική Αρχή | - | - |
| 8 | Εθνική Τράπεζα | Εγώ... | Γη |
| 9 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 10 | Α | Ο | Άνωση LED |
| 11-14 | Κ1-Κ4 | Ο | Καθοδικός LED |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=60 mA |
| Τρόπος τροφοδοσίας | Αν | - | 60 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | 19.2 | - | mW | - |
| Φωτεινή ένταση για LCM |
- |
200 | 250 | - | Cd/m2 | Αν=60 mA |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=60 mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | |||
| Ελάχιστο | Τύπος | Μαξ | ||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 20 | - | Κυρία | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 5.0 | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 500 | - | - | |
| 4 |
Γωνία θέασης
|
Ορίστε. | θR | Επενδύσεις | - | 55 | - | Σημείο |
| θL | - | 55 | - | |||||
| Βερ. | Θ+ | - | 55 | - | ||||
| Θ- | - | 25 | - | |||||

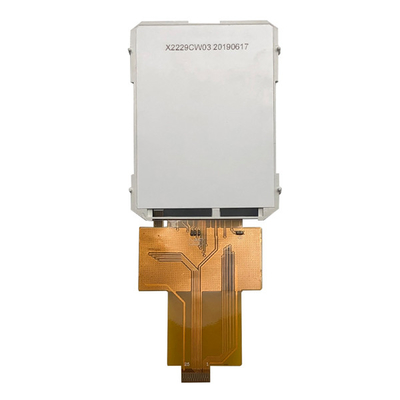

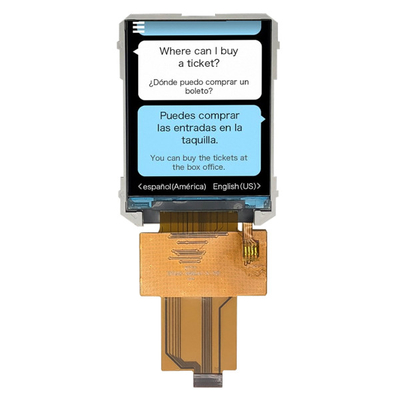

2.2 ιντσών SPI QCIF TFT Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
