Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών TFT Touch Display Μοντέλο | Εικόνα αφής: | Ανθεκτική επιτροπή αφής |
|---|---|---|---|
| Απόφαση: | 800*480 | Κάλυψη γυαλιού: | ΟΔΜ |
| Διασύνδεση: | RGB | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Ζωή των LED: | 40,000 ώρες | Αριθμός καρφίτσες: | 40 |
| Πίνακας ελέγχου: | Με | Κατεύθυνση θέασης: | Στις έξι. |
| Επισημαίνω: | 7 ιντσών οθόνη LCD,Innolux AT070TN83,Δείκτης LCD 800x480 σημείων TFT |
||

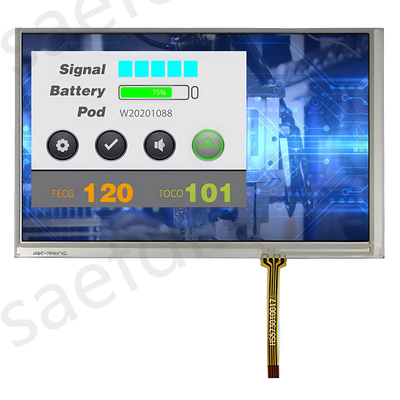

7" TFT 800x480 σημεία με εισαγωγή προϊόντος RTP
Αριθμός μοντέλου.:SF-TC700I-9239D-T (Πλήρως συμβατό με το Innolux AT070TN83)
Η SF-TC700I-9239D-T είναι μια 7-ιντσών TN διαπεραστική έγχρωμη ενεργή μήτρα TFT LCD οθόνη που είναι εξοπλισμένη με ανθεκτικό πάνελ αφής και με ανάλυση 800x480 σημείων.Το μέγεθος της μονάδας είναι 165 (εύρος) X104 (ύψος) X6.5 (βαθμός) mm; Επιχειρησιακή περιοχή 152.4 (W) X91.44 (H) mm. Αυτή η οθόνη TFT υποστηρίζει μια διεπαφή RGB 24 bit. Με τη βοήθεια επιφανειών οθόνης anti-glare,η οθόνη δεν αντανακλά φως και διατηρεί καλύτερη ποιότητα εικόνας.
Η αναλογία αντίθεσης αυτής της μονάδας είναι 500: 1 (τυπική τιμή) και η φωτεινότητα είναι 300 νιτ (τυπική τιμή).Η ενότητα αυτή λειτουργεί σε εύρος θερμοκρασίας από -20 έως +70 °C, με θερμοκρασίες αποθήκευσης που κυμαίνονται από -30 έως +80 °C.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές |
| Μέγεθος οθόνης LCD | 7.0 ίντσες (διαγώνια) |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si |
| Απόφαση | 800X3 ((RGB) X480 |
| Τρόπος εμφάνισης | Συνήθως λευκό, διαπεραστικό |
| Σημεία | 0.0635 ((W) X0.1905 ((H) mm |
| Ενεργός χώρος | 152.4 (W) X91.44 (H) mm |
| Μέγεθος μονάδας | 165 ((W) X104 ((H) X6.5 ((D) mm |
| Επεξεργασία επιφάνειας | Αντιφωτισμός |
| Χρωματική διάταξη | Διάταξη RGB |
| Διασύνδεση | Ψηφιακό (TTL) |
| Κατανάλωση ισχύος οπίσθιου φωτισμού | 2.500W (τύπος) |
| Κατανάλωση ισχύος των πάνελ | 0.825W (τύπος.) |
7" TFT 800x480 σημεία με σχεδιασμό προϊόντος RTP
Ορισμός πιν
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | Επενδύσεις | Π | Ηλεκτρική τροφοδοσία για τον οδηγό LED |
| 2 | Επενδύσεις | Π | Ηλεκτρική τροφοδοσία για τον οδηγό LED |
| 3 | Διοικητικός συμβούλος | Εγώ... | Ρυθμίστε την φωτεινότητα με PWM Pulse |
| 4 | GLED | Π | Γη για κυκλώματα LED |
| 5 | GLED | Π | Γη για κυκλώματα LED |
| 6 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία ψηφιακού κυκλώματος |
| 7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία ψηφιακού κυκλώματος |
| 8 | Τρόπος | Εγώ... | Ελέγχος της λειτουργίας DE ή HV |
| 9 | DE | Εγώ... | Ενεργοποίηση δεδομένων |
| 10 | VS | Εγώ... | Εισαγωγή σήματος Vsync |
| 11 | ΕΣ | Εγώ... | Εισαγωγή σήματος Hsync |
| 12 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 13 | Β5 | Εγώ... | Μπλε είσοδος δεδομένων (MSB) |
| 14 | Β4 | Εγώ... | Μπλε είσοδος δεδομένων |
| 15 | Β3 | Εγώ... | Μπλε είσοδος δεδομένων |
| 16 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 17 | Β2 | Εγώ... | Μπλε είσοδος δεδομένων |
| 18 | Β1 | Εγώ... | Μπλε είσοδος δεδομένων |
| 19 | Β0 | Εγώ... | Μπλε είσοδος δεδομένων (LSB) |
| 20 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 21 | G5 | Εγώ... | Πράσινη είσοδος δεδομένων (MSB) |
| 22 | G4 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 23 | G3 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 24 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 25 | G2 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 26 | G1 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 27 | Γ0 | Εγώ... | Πράσινη είσοδος δεδομένων (LSB) |
| 28 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 29 | R5 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο (MSB) |
| 30 | R4 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 31 | R3 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 32 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 33 | R2 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 34 | R1 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 35 | R0 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο ((LSB) |
| 36 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 37 | DCLK | Εγώ... | Δείγμα ρολογιού |
| 38 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 39 | Α/Δ | Εγώ... | Επιλέξτε την κατεύθυνση σάρωσης αριστερά ή δεξιά |
| 40 | Ε/Δ | Εγώ... | Επιλέξτε την κατεύθυνση σάρωσης προς τα πάνω ή προς τα κάτω |
Τυπικές συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Δυναμική τάση | ΚΑΚ | 3.1 | 3.3 | 3.5 | V |
| Επενδύσεις | 4.8 | 5 | 5.2 | V | |
| Επικοινωνία | - | 250 | 300 | mA | |
| Τρέχουσα κατανάλωση | ILED | - | 500 | 550 | mA |
| Υψηλή τάση λογικής εισόδου | ΧΙΒ | 0.7VCC | - | ΚΑΚ | V |
| Λογική εισόδου χαμηλής τάσης | VIL | 0 | - | 0.3VCC | V |
| Διάρκεια ζωής LED | - | 40,000 | - | - | Ηρ |
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Υπόθεση | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
| Γωνία θέασης (CR≥ 10) | θL | Φ=180° ((9 η ώρα) | 60 | 70 | - | βαθμός |
| θR | Φ=0°(3 ωρών) | 60 | 70 | - | ||
| θT | Φ=90° ((12 η ώρα) | 40 | 50 | - | ||
| θB | Φ=270° ((6 η ώρα) | 60 | 70 | - | ||
| Χρόνος απόκρισης | Τόνοι | Το φυσιολογικό θ=Φ=0° | - | 10 | 20 | msec |
| Τοφ | - | 15 | 30 | msec | ||
| Αναλογία αντίθεσης | Επενδύσεις | 400 | 500 | - | - | |
| Χρωματικότητα χρώματος | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Φωτεινότητα | Α | 250 | 300 | - | cd/m2 | |
| Ομοιότητα φωτεινότητας | ΕΥ | 70 | 75 | - | % | |

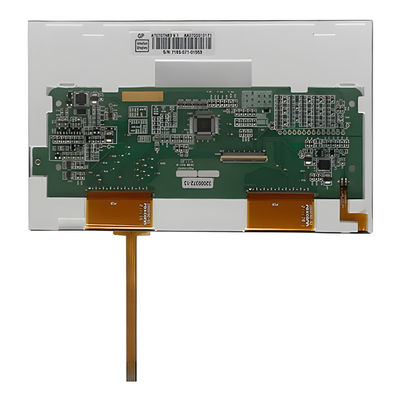

7" TFT 800x480 σημεία με εικόνα προϊόντος RTP
