Λεπτομέρειες:
|
| Προϊόν: | 4 ιντσών Serial Port SPI TFT μονάδα | Δομή ενότητας: | Πίνακες PCB TFT+RTP+SPI |
|---|---|---|---|
| Απόφαση: | 480x320 κουκίδες | Διασύνδεση: | 4 καλώδιο SPI |
| Εικόνα αφής: | Με την ανθεκτική οθόνη αφής | Κύκλος ελέγχου οδηγού: | ILI9488 |
| Διάσταση του σχεδίου: | 55.04x89.3 (mm) | Ενεργός χώρος: | 48.6x64.8 (mm) |
| Αριθμός πιν: | 14 πινάκια | Εργασιακή θερμοκρασία.: | -20°C~70°C |
| Θερμοκρασία αποθήκευσης.: | -30°C~80°C | Εργασιακή τάση: | 3.3V / 5V |
| Κατανάλωση ενέργειας: | ~ 90mA | Βάρος: | ~ 25g |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | SPI TFT LCD Μοντέλο,480x320 σημεία TFT LCD Μοντέλο |
||
4 ιντσών SPI Serial Interface TFT Module Product Εισαγωγή
Αριθμός μοντέλου:SFTM400XM-7173AT
Το SFTM400XM-7173AT είναι μια μονάδα LCD 4 ιντσών που υιοθετεί μέθοδο επικοινωνίας SPI 4 καλωδίων, με IC οδηγού ILI9488, με ανάλυση 480x320, και λειτουργία αφής (προαιρετική).Η ενότητα αυτή περιλαμβάνει οθόνη οθόνης LCD, κύκλωμα ελέγχου οπίσθιου φωτισμού και κύκλωμα ελέγχου οθόνης αφής.
Ειδικότητα
| Προϊόν: | 4 ιντσών SPI Μονάδα |
| Δομή της μονάδας: | Πίνακες PCB TFT+RTP+SPI |
| Ψήφισμα: | 480x320 κουκίδες |
| Διασύνδεση: | 4 SPI καλωδίου |
| Εικόνα αφής: | Με ανθεκτική οθόνη αφής |
| Διοικητικός παράγοντας | ΙΛΙ9488 |
| Διάσταση περίγραμμα: | 610,74 x 108,04 (mm) |
| Ενεργός χώρος: | 510,84 x 86,40 (mm) |
| Αριθμός πιν: | 14 πινές |
| Εργασιακή θερμοκρασία: | -20°C~70°C |
| Θερμοκρασία αποθήκευσης | -30°C~80°C |
| Δραστηριακή τάση: | 3.3V / 5V |
| Καταναλώσεις ενέργειας: | ~ 90mA |
| Βάρος: | ~ 71g |
Διαμόρφωση υλικού
Το κύκλωμα υλικού αυτού του μοντέλου LCD αποτελείται από τρία κύρια μέρη: το κύκλωμα ελέγχου οθόνης LCD, το κύκλωμα ελέγχου οθόνης αφής και το κύκλωμα ελέγχου φώτων πίσω.
1Το κύκλωμα ελέγχου οθόνης LCD χρησιμοποιείται για τον έλεγχο των πινών της οθόνης LCD, συμπεριλαμβανομένων των πινών ελέγχου και των πινών μετάδοσης δεδομένων.
2Το κύκλωμα ελέγχου με οθόνη αφής μπορεί να ελέγχει την απάντηση αφής της οθόνης αφής και την ανάγνωση συντεταγμένων αφής (προαιρετική οθόνη αφής).
3, το κύκλωμα ελέγχου του φώτου πίσω χρησιμοποιείται για τον έλεγχο της φωτεινότητας και της εξασθένισης του φώτου πίσω.Αυτό το κύκλωμα μπορεί να παραλειφθεί και η πένα ελέγχου φώτων πίσω μπορεί να συνδεθεί απευθείας σε ένα 3.3V τροφοδοσία.
4 ιντσών SPI Serial Interface TFT Module Product Σχεδίαση
Ορισμός πιν
| - Όχι, όχι. | Πινάκια | Περιγραφή |
| 1 | ΚΑΚ | Δοκιμαστική ενέργεια |
| 2 | Εθνική Τράπεζα | Εικόνα LCD εδάφους |
| 3 | ΚΑ | Επιλέξτε το τσιπ LCD |
| 4 | Επαναφορά | Επαναφορά LCD |
| 5 | DC/RS | Εγγραφή LCD/Σύνθημα επιλογής δεδομένων |
| 6 | SDI ((MOSI) | Σημείο καταγραφής δεδομένων LCD SPI Bus |
| 7 | SCK | Σημάδι ρολογιού LCD SPI Bus |
| 8 | LED |
σήμα ελέγχου οπίσθιου φωτισμού (φωτισμός υψηλού επιπέδου, εάν δεν απαιτείται χειρισμός, συνδεθείτε σε 3.3V) |
| 9 | ΔΕΔΔΔΔΔ | Δοκιμαστικό σήμα ανάγνωσης δεδομένων LCD SPI (εάν δεν είναι απαραίτητο, μπορεί να αποσυνδεθεί) |
|
Οι παρακάτω είναι καρφιά οθόνης αφής. Εάν δεν έχουν λειτουργία αφής ή δεν απαιτούν λειτουργία αφής, μπορούν να αποσυνδεθούν |
||
| 10 | T_CLK | Σημάδι ρολογιού οδού SPI με οθόνη αφής |
| 11 | T_CS | Σήμα επιλογής τσιπ με οθόνη αφής |
| 12 | T_DIN | Σημείο εισόδου λεωφορείου SPI αφής |
| 13 | T_DO | Σημείο εξόδου λεωφορείου SPI αφής |
| 14 | T_IRQ | Σημάδι διακοπής αφής στην οθόνη αφής |

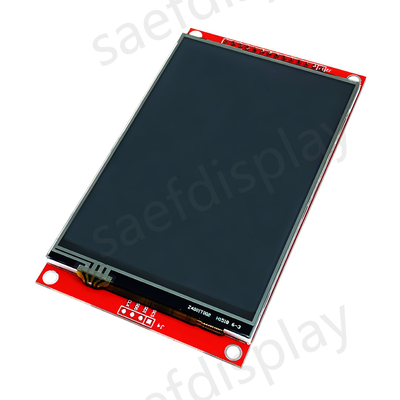

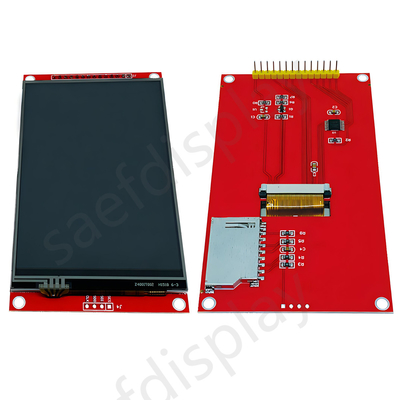

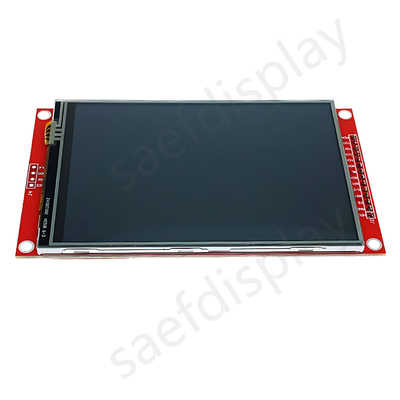

4 ιντσών SPI Serial Interface TFT Module Product Εικόνα
