Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών LVDS TFT LCD | Εικόνα αφής: | Χωρίς |
|---|---|---|---|
| Απόφαση: | 1024*600 | Κάλυψη γυαλιού: | ΟΔΜ |
| Διασύνδεση: | Επενδύσεις | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
| Ζωή των LED: | 40,000 ώρες | Αριθμός καρφίτσες: | 20 ΚΑΡΦΙΤΣΕΣ |
| Πίνακας ελέγχου: | Με | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Επισημαίνω: | Εξωτερική μονάδα TFT LCD,Μονάδα LCD TFT 1000nits,7 ιντσών TFT LCD μονάδα |
||
IPS TFT LCD 7" LVDS 1000nits 1024x600dots Εισαγωγή του προϊόντος
Αριθμός μοντέλου. :Επικαιροποιημένα συστήματα
Η διεπαφή LVDS αναφέρεται στην διαφορική σηματοδότηση χαμηλής τάσης.Η τεχνολογία μετάδοσης αναπτύσσεται κυρίως για τη μείωση των ελλείψεων της υψηλής κατανάλωσης ισχύος και της μεγάλης ηλεκτρομαγνητικής παρεμβολής EMI κατά τη μετάδοση ευρυζωνικής σύνδεσης με υψηλό ρυθμό bits, έτσι ώστε να μπορεί να επιτύχει αποτελεσματικά χαμηλό θόρυβο και χαμηλή κατανάλωση ενέργειας.
Το μοντέλο SFTO700SH-7168A10-N είναι οθόνη LCD TFT ενεργού μήκους 7 ιντσών IPS με διαπεραστική χρώμα, που υποστηρίζει ανάλυση 1024x600 σημείων. Το μέγεθος της ενότητας είναι 165 ((H) × 100 ((V) × 5,7 ((D) mm.Επαρκής έκταση 154.2144 ((H) ×85.92 ((V) mm. Αυτή η οθόνη TFT υποστηρίζει διεπαφή LVDS. Με τη βοήθεια των επιφανειών οθόνης anti-glare, η οθόνη δεν αντανακλά φως και διατηρεί καλύτερη ποιότητα εικόνας.
Η τιμή φωτεινότητας της οθόνης LCD είναι 1000 cd/m2 και η αναλογία αντίθεσής της (τυπική τιμή) είναι 500:1Η τάση ισχύος κυμαίνεται από 3,0V έως 3,6V, η τυπική τιμή είναι 3,3V. Λειτουργεί σε θερμοκρασία από -30 έως +80°C, η θερμοκρασία αποθήκευσης κυμαίνεται από -30 έως +80°C.
Χαρακτηριστικά
|
- Όχι, όχι, όχι. |
Άρθρο | Προδιαγραφές | Μονάδα |
| 1 | Μέγεθος πίνακα | 7 | χιλιοστό |
| 2 | Αριθμός Pixels | 1024 × 3 ((RGB) × 600 | pixel |
| 3 | Ενεργός χώρος | 154.2144 ((H) ×85.92 ((V) | χμ |
| 4 | Πιξέλες | 0.1506 ((H) ×0.1432 ((V) | χμ |
| 5 | Διάσταση του σχεδίου | 165 ((H) × 100 ((V) × 5,7 ((D) | χμ |
| 6 | Διατάξη των pixel | RGB - λωρίδα | - |
| 7 | Τρόπος εμφάνισης | IPS με κανονικά μαύρο | - |
| 8 | Κατεύθυνση θέασης | ΟΛΟΙ Κατεύθυνση προβολής | - |
| 9 | Εμφάνιση χρώματος | 16.7M | - |
| 10 | Διασύνδεση | Επενδύσεις | - |
| 11 | Πίσω φωτισμός | Λευκό LED | - |
| 12 | Φωτεινότητα | 1000 | cd/m2 |
| 13 | Δραστηριότητα IC | - | - |
| 14 | Θερμοκρασία λειτουργίας | -30~80 | oC |
| 15 | Θέρμανση αποθήκευσης | -30~85 | oC |
| 16 | Βάρος | 116 ((Τύπος.) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots ΠροϊόνΣχεδίαση
Ορισμός πιν
|
Πινάκια - Όχι, όχι, όχι. |
Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | ΔΕΔ | Π | Ηλεκτρική τροφοδοσία VDDIN=3,3V |
| 2 | ΔΕΔ | Π | Ηλεκτρική τροφοδοσία VDDIN=3,3V |
| 3 | LED_EN | Εγώ... | Η παροχή ενέργειας VDDIN ((3.3 ~ 5.0V) |
| 4 | Εθνική Τράπεζα | Π | Γη |
| 5 | RXIN0N | Εγώ... | Δεδομένα διαφορικού 0-LVDS |
| 6 | RXIN0P | Εγώ... | 0+Δωρεάν διαφορά LVDS |
| 7 | Εθνική Τράπεζα | Π | Γη |
| 8 | RXIN1N | Εγώ... | Πληροφορίες διαφορικών 1-LVDS |
| 9 | RXIN1P | Εγώ... | 1+Διαφορικά δεδομένα LVDS |
| 10 | Εθνική Τράπεζα | Π | Γη |
| 11 | RXIN2N | Εγώ... | Δεδομένα διαφορικών 2-LVDS |
| 12 | RXIN2P | Εγώ... | 2+Δωρεάν δεδομένα διαφορικών LVDS |
| 13 | Εθνική Τράπεζα | Π | Γη |
| 14 | RX_CLKN | Εγώ... | -Εισαγωγή διαφορικού ρολογιού LVDS |
| 15 | RX_CLKP | Εγώ... | +Εισαγωγή διαφορικού ρολογιού LVDS |
| 16 | Εθνική Τράπεζα | Π | Γη |
| 17 | RXIN3N | Εγώ... | Εισαγωγή ρολογιού διαφορικού 3-LVDS |
| 18 | RXIN3P | Εγώ... | 3+LVDS εισροή διαφορικού ρολογιού |
| 19 | ΠΟΜ | Εγώ... | Φωτεινότητα του φώτου πίσω:να εφαρμόζεται σήμα τάσης συνεχούς τάσης 0,7V έως 1,4V |
| 20 | Επενδύσεις | Π | Η παροχή ενέργειας VLED=5~12V ((τύπος.) |
Τυπικές συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔ | 3 | 3.3 | 3.6 | V | |
| Ηλεκτρική τροφοδοσία LED | Επενδύσεις | 4.8 | 5 | 12 | V | |
| Το Power IC παρέχει τάση | ΑΒΕΑ | -6 | - 5 | - Τέσσερα.5 | V | |
| ΑVDD | 4.5 | 5.5 | 6 | V | ||
| Το διακόπτη IC παρέχει τάση εσωτερικά | VGH | 9 | - | 20 | V | |
| VGL | -20 | - | -9 | V | ||
| Τετάρτη | Χαμηλό επίπεδο | VIL | 0 | - | 0.3*VDD | V |
| Υψηλό επίπεδο | ΧΙΒ | 0.7*VDD | - | ΔΕΔ | V | |
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Υπόθεση | Αξίες | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||||
| Viγωνία οξυγόνου | Εσύ; | CR≥10 | - | 85 | - | βαθμός | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Χρόνος απόκρισης | ΤΟΝ+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Κανονικό | |||||||
| Παρακολούθηση | |||||||
| γωνία | |||||||
| Αναλογία αντίθεσης | Επενδύσεις | 400 | 500 | - | - | ||
| Φωτεινότητα | Α | 1000 | - | cd/m2 | |||
| Ομοιότητα φωτεινότητας | ΕΥ | 70 | 75 | - | % | ||
| Χρωματικότητα χρώματος (CIE1931) | Λευκό | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Κόκκινο | RX | - | - | - | |||
| RY | - | - | - | ||||
| Πράσινο | GX | - | - | - | |||
| ΓΓ | - | - | - | ||||
| Μπλε | BX | - | - | - | |||
| Από: | - | - | - | ||||

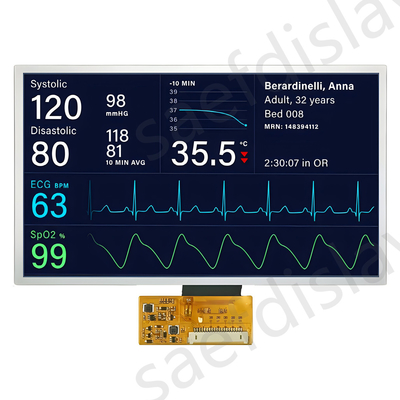

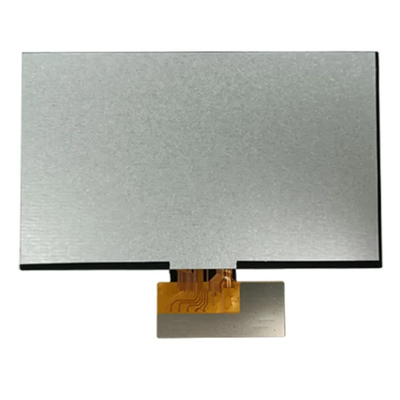

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Προϊόν Iμαγεία
