Λεπτομέρειες:
|
| Προϊόν: | 1.54 ιντσών TFT LCD | Εικόνα αφής: | Χωρίς |
|---|---|---|---|
| Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Διασύνδεση: | Διεπαφή SPI |
| Αριθμός πιν: | 10 ΚΑΡΦΙΤΣΕΣ | Σύνδεση: | Συμπλέκτης |
| Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | Δείκτης TFT 10 Pin ZIF Connection,Δείκτης TFT 240x240 σημείων,1.54 ιντσών οθόνη TFT |
||
1.54 ιντσών SPI TFT LCD 240x240 Ανάλυση εισαγωγή προϊόντος
Η τετραγωνική οθόνη οθόνης αναφέρεται σε ένα ειδικό προϊόν LCD με αναλογία όψεως 1:1Οι τετράγωνες οθόνες προσελκύουν σταδιακά την προσοχή των ανθρώπων, με εξαιρετικά λεπτό μέγεθος, υψηλή φωτεινότητα,μακρά διάρκεια ζωής της οθόνηςΗ SAEFDISPLAY μπορεί να παρέχει τετράγωνες οθόνες με μεγέθη 0,85 ", 1,3", 1,33 ", 1,4", 1,44 ", 1,54", 3,95 ", 4" και 7,6 ", οι οποίες χρησιμοποιούνται πιο συχνά σε συσκευές χειρός,έξυπνες οικιακές συσκευές, και άλλα ειδικά περιβάλλοντα εγκατάστασης.
Το SFTO154JY-7166AN είναι μια πλήρως χρωματιστή τετράγωνη οθόνη TFT LCD με διαγώνιο 1,54 ιντσών και ανάλυση 240x240.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του SFTO154JY-7166AN είναι 31.52 x 33.72mm και το μέγεθος της ενεργού περιοχής είναι 27.72 x 27.72mm. Ελέγχεται από το ST7789P3, με εύρος τάσης παροχής ενέργειας λογικής από 3.0V έως 3.6V.
Το τετράγωνο αυτό TFT LCD μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.Το SFTO154JY-7166AN μπορεί να είναι εξοπλισμένο με νέα σχεδιασμένη αντίστοιχη οθόνη αφής (RTP) ή χωρητική οθόνη αφής.
Ειδικότητα
| Άρθρο | Περιεχόμενο |
| Μέγεθος LCD | 1.54 ίντσες (διαγώνια) |
| Τρόπος εμφάνισης | Συνήθως μαύρο |
| Απόφαση | 240 ((H) RGB x 240 ((V) |
| Σημεία | 00,0975 (H) x 0,0975 ((V) mm |
| Ενεργός χώρος | 27.72 x 27.72 χιλιοστά |
| Μέγεθος μονάδας | 31.52 x 33.72x 1,94Max ((D) mm |
| Χρωματική διάταξη | RGB Βόρεια λωρίδα |
| Διασύνδεση | ΠΕΠ |
| Δραστηριότητα IC | ΣΤ7789P3 |
| Φωτεινότητα | 250 (TYP) cd/m2 |
| Κατεύθυνση θέασης | Όλη η θέα |
| Πίσω φωτισμός | 2 Λευκό LED |
| Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
| Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
| Βάρος | ΔΕΠ |
1.54 ιντσών SPI TFT LCD 240x240 ΑνάλυσηΣχέδιο προϊόντος
Ορισμός πιν
|
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Γη |
|
2 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 3 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 4 | ΣΚΛ | Σημαντική καρφίτσα ρολογιού |
| 5 | ΣΔΑ | Εισαγωγή / έξοδος σειριακών δεδομένων |
| 6 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 7 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | LEDA | Άνωδος του φώτος πίσω |
| 10 | LEDK | Καθοδός φώτος πίσω |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Φωτεινότητα |
- Δεν ξέρω. |
250 |
- Δεν ξέρω. |
Cd/m2 |
Οπτικές προδιαγραφές
| Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | ||
|
Περιοχή γωνίας θέασης |
Οριζόντια | Θ3 |
Επενδύσεις |
75 | 80 | - | Δέκα. | |
| Θ9 | 75 | 80 | - | Δέκα. | ||||
| Βόρειος | Θ12 | 75 | 80 | - | Δέκα. | |||
| Θ6 | 75 | 80 | - | Δέκα. | ||||
| Αναλογία αντίθεσης |
Επενδύσεις |
Θ = 0 |
700 |
900 |
- |
- |
||
| Διαβίβαση | Τρ |
- |
4.6 | 5.4 |
- |
% | ||
| Χρωματική διάσταση |
ΓΚ |
- |
45 |
50 |
- |
% | ||
|
Αναπαραγωγήσε χρώμα |
Κόκκινο |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ρυ | 0.300 | 0.282 | 0.660 | - | ||||
|
Πράσινο |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Γυ | 0.514 | 0.544 | 0.574 | - | ||||
|
Μπλε |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| Από | 0.125 | 0.155 | 0.185 | - | ||||
| Λευκή χρωματικότητα | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Ο Γουάι | 0.304 | 0.334 | 0.364 |
- |
||||
| Χρόνος απόκρισης | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

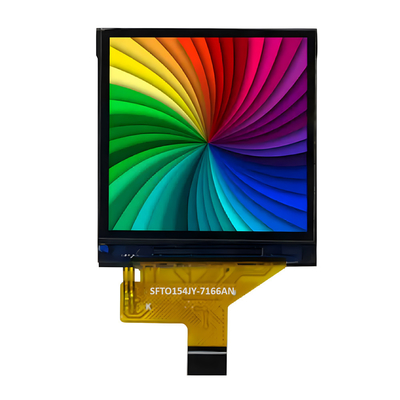

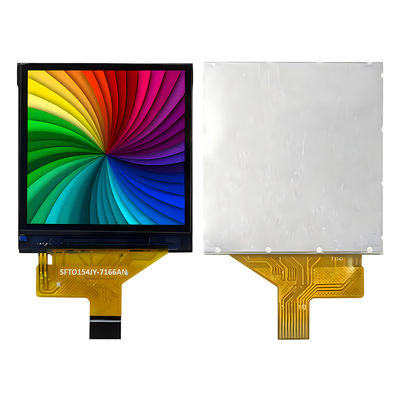

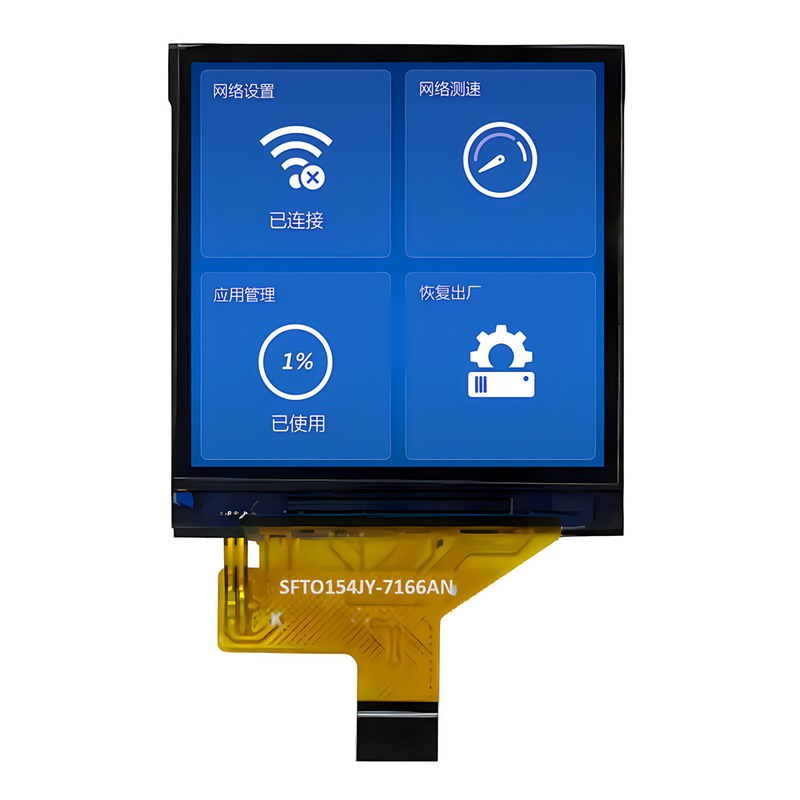

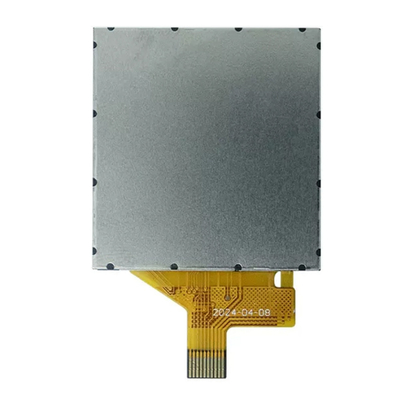

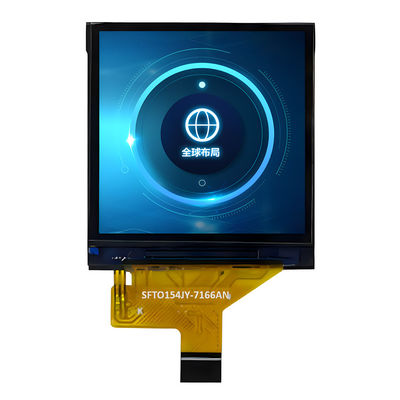

1.54 ιντσών SPI TFT LCD 240x240 ΑνάλυσηΕικόνα προϊόντος
