Λεπτομέρειες:
|
Προϊόν: | 1.3 ίντσες IPS TFT LCD | Εικόνα αφής: | Χωρίς |
---|---|---|---|
Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | με, Προσαρμόσιμο |
Κατεύθυνση θέασης: | IPS, ελεύθερες γωνίες θέασης | Διασύνδεση: | Διεπαφή SPI |
Αριθμός πιν: | 24 καρφίτσες | Σύνδεση: | Συμπλέκτης |
Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | 24 PIN Tft οθόνη LCD,240x240 Pixels TFT οθόνη LCD,1.3 ιντσών TFT LCD οθόνη |
1.3 ιντσών IPS TFT LCD με κάλυψη γυαλιού εισαγωγή προϊόντος
Η πλάκα κάλυψης είναι ένας διαφανής φακός που τοποθετείται στο εξωτερικό της ηλεκτρονικής οθόνης οθόνης, που χρησιμοποιείται για την προστασία τόσο των οθονών αφής όσο και των οθονών μη αφής.Με την ανάπτυξη της τεχνολογίας του κινητού Διαδικτύου, ο αριθμός των συστημάτων ψυχαγωγίας και άλλων συσκευών κατά την περίοδο της ταχείας ανάπτυξης των προϊόντων ηλεκτρονικών ειδών κατανάλωσης αυξήθηκε σημαντικά,η οποία οδηγεί στην ουσιαστική αύξηση της ζήτησης της αγοράς για προϊόντα κάλυψης.
Με τη διαφοροποίηση των μορφών οθόνης, τα οπτικά σύνθετα καλύμματα έχουν γίνει μια αναδυόμενη λύση για καλύμματα οθόνης λόγω των πλεονεκτημάτων απόδοσης τους.Οι οπτικές σύνθετες πλάκες κάλυψης έχουν εξαιρετικές επιδόσεις όσον αφορά την αντοχή στις συγκρούσεις, αντανακλαστικότητα και διαπερατότητα, και είναι ευρέως ευπρόσδεκτοι από τους χρήστες.
Το SFTO130JY-7167AT είναι μια πλήρως χρωματική τετράγωνη οθόνη TFT LCD με διαγώνιο 1,3 ίντσες και ανάλυση 240x240.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του μοντέλου SFTO130JY-7167AT είναι 26.16x29.22 mm και το μέγεθος της ενεργού περιοχής είναι 23.4x23.4 mm.
Η τεχνολογία IPS που χρησιμοποιείται στο προϊόν εξασφαλίζει ότι οι χρήστες μπορούν να απολαμβάνουν την πανοραμική θέα της οθόνης και μια εξαιρετική εμπειρία χρήστη από οποιαδήποτε κατεύθυνση.Ο ελεγκτής ST7789P3 είναι ενσωματωμένος στη μονάδα, με εύρος τάσης λογικής τροφοδοσίας 3.0V έως 3,6V. Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.Το FPC του SFTO130JY-7167AT μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη και μπορεί να εξοπλιστεί με νέα σχεδιασμένη αντίσταση οθόνη αφής (RTP) ή χωρητική οθόνη αφής.
Ειδικότητα
Άρθρο | Περιεχόμενο |
Μέγεθος LCD | 1.3 ίντσες (διαγώνια) |
Τρόπος εμφάνισης | Συνήθως μαύρο |
Απόφαση | 240 ((H) RGB x 240 ((V) |
Σημεία | 00,0975 (H) x 0,0975 ((V) mm |
Ενεργός χώρος | 23.4 ((H) x 23,4 (V) mm |
Μέγεθος μονάδας | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Μέγεθος γυαλιού κάλυψης | Προσαρμόσιμη |
Διασύνδεση | ΠΕΠ |
Δραστηριότητα IC | ΣΤ7789P3 |
Φωτεινότητα | 250 (TYP) cd/m2 |
Κατεύθυνση θέασης | Όλη η θέα |
Πίσω φωτισμός | 2 Λευκό LED |
Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
Βάρος | ΔΕΠ |
1.3 ιντσών IPS TFT LCD με σχεδιασμό προϊόντος από γυαλί κάλυψης
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Φωτεινότητα |
- Δεν ξέρω. |
250 |
- Δεν ξέρω. |
Cd/m2 |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
Γωνία θέασης |
θ |
φ = 0o | 25°C | - | 80 | - |
Σημείο |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
Αντιδιαστολή | Επενδύσεις | - | 25°C | 800 | - | - | |
Χρώμα συντεταγμένων CIE |
Λευκό | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
Κόκκινο | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
Πράσινο |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
Μπλε |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
Διαπερατότητα (με πόλωση) | 4. 18 | 4.65 | % |

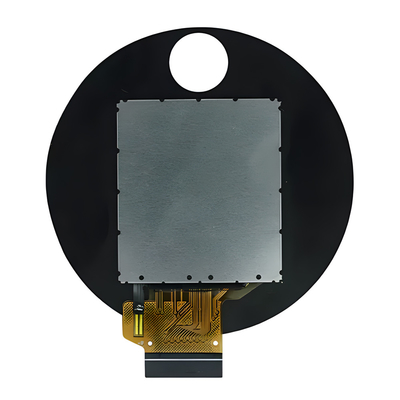

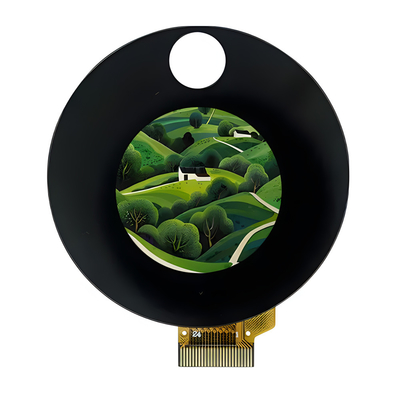

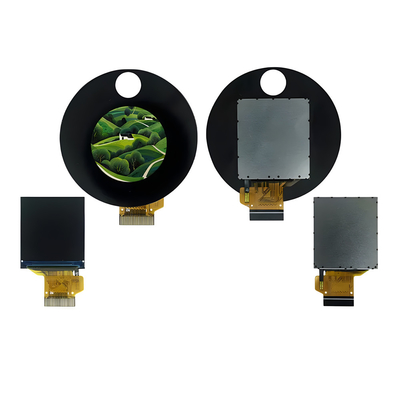

1.3 ιντσών IPS TFT LCD με κάλυψη γυαλιού Εικόνα προϊόντος
Δοκιμή αξιοπιστίας
Τμήμα δοκιμής |
Συνθήκη δοκιμής |
Επιθεώρηση μετά τη δοκιμή |
Λειτουργία υψηλής θερμοκρασίας | 85 °C για 96 ώρες |
Μετά την ολοκλήρωση της δοκιμής, τα ελεγχόμενα δείγματα LCD πρέπει να τοποθετούνται σε φυσιολογικό περιβάλλον εσωτερικής θερμοκρασίας και υγρασίας για 2-4 ώρες ή περισσότερο πριν από τη λειτουργική και οπτική επιθεώρηση.Τα δείγματα δεν επιτρέπεται να έχουν τα ακόλουθα ελαττώματα:: 2Κάθε δοκιμαζόμενη μονάδα μπορεί να χρησιμοποιηθεί μόνο για ένα από τα προγράμματα δοκιμών. |
Λειτουργία χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
Αποθήκευση υψηλής θερμοκρασίας | 85 °C για 96 ώρες | |
Αποθήκευση χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
Λειτουργία υψηλής θερμοκρασίας Λειτουργία υγρασίας | 60°C, 90%RH για 72 ώρες | |
Θερμικό σοκ | -10°C(30 λεπτά) ~+25°C(5 λεπτά) ~+60°C(30 λεπτά) για 10 κύκλους | |
Δοκιμή δονήσεων (χωρίς λειτουργία) |
Συχνότητα: 10~55Hz Άγρος:1.0mm Χρόνος σαρώματος: 11 λεπτά Περίοδος δοκιμής: 6 κύκλοι για κάθε κατεύθυνση X, Y, Z |
|
Δοκιμή στατικού ηλεκτρισμού | Άγγιγμα ±4KV, αέρας ±8KV |
