Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών TFT LCD | Απόφαση: | 80x160 κουκίδες |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS, ελεύθερη οπτική γωνία | Διασύνδεση: | Διεπαφή SPI |
| Αριθμός πιν: | 8 καρφίτσες | Σύνδεση: | Συμπλέκτης |
| οθόνη αφής: | Χωρίς | Κάλυψη γυαλιού: | Προσαρμόσιμη |
| Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | 0.96 ιντσών γραφική TFT LCD,SPI Interface Graphic TFT LCD,80x160 Pixels TFT LCD |
||
** Κατεβάστε το δελτίο δεδομένων **
0.96 ιντσών IPS TFT LCD 8 Πινς Εισαγωγή Προϊόντος
Παρά το μικρό τους μέγεθος, οι μικρές οθόνες TFT LCD χρησιμοποιούνται ευρέως σε βιομηχανίες όπως έξυπνες φορητές συσκευές, όργανα, ψηφιακές κάμερες, ηλεκτρονικές ετικέτες, συσκευές επικοινωνίας και έξυπνα σπίτια.Αυτό το 0Η μικροσκοπική οθόνη TFT μεγέθους 96 ιντσών SFTO096JY-7183AN υιοθετεί διεπαφή SPI (σειριακή περιφερειακή διεπαφή), η οποία είναι υψηλής ταχύτητας, πλήρης διπλής,Σύγχρονη λεωφορεία επικοινωνίας που καταλαμβάνει μόνο τέσσερις γραμμές στις καρφίτσες των τσιπ, εξοικονομώντας χώρο για τις καρφίτσες των τσιπ και τη διάταξη των PCB.
Η SFTO096JY-7183AN είναι μια πλήρως έγχρωμη οθόνη TFT LCD με διαγώνιο 0,96 ιντσών και ανάλυση 80x160.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του μοντέλου SFTO096JY-7183AN είναι 13.5x27.9x1.5 mm και το μέγεθος της ενεργού περιοχής είναι 10.8x21.7 mm.
Η τεχνολογία IPS που χρησιμοποιείται στο προϊόν εξασφαλίζει ότι οι χρήστες μπορούν να απολαμβάνουν την πανοραμική θέα της οθόνης και μια εξαιρετική εμπειρία χρήστη από οποιαδήποτε κατεύθυνση.Ο ελεγκτής ST7735 είναι ενσωματωμένος στη μονάδα, με εύρος τάσης λογικής τροφοδοσίας 3.0V έως 3.4V. Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.Το FPC του SFTO096JY-7183AN μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη και μπορεί να εξοπλιστεί με νέα σχεδιασμένη αντίσταση οθόνης αφής (RTP) ή χωρητική οθόνη αφής.
Ειδικότητα
| - Όχι, όχι, όχι. | Άρθρο | Περιεχόμενο |
| 1 | Μέγεθος LCD | 0.96 ίντσες (διαγώνια) |
| 2 | Τρόπος εμφάνισης | Συνήθως μαύρο |
| 3 | Απόφαση | 80 ((H) RGB x 160 ((V) |
| 4 | Σημεία | 00,135 (H) x 0,1356 ((V) mm |
| 5 | Ενεργός χώρος | 10.8 ((H) x 21,7 (V) mm |
| 6 | Μέγεθος μονάδας | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | Χρωματική διάταξη | RGB VΚοντινή λωρίδα |
| 8 | Διασύνδεση | SPI 4 LINE |
| 9 | Δραστηριότητα IC | ST7735S |
| 10 | Φωτεινότητα ((cd/m2) | 260 (ΤΥΠ) |
| 11 | Κατεύθυνση θέασης | Όλη η θέα |
| 12 | Πίσω φωτισμός | 1 Λευκό LED |
| 13 | Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
| 14 | Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
0.96 ιντσών IPS TFT LCD 8 πινς Σχέδιο προϊόντος
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Υπόθεση |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
- Δεν ξέρω. |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
- Δεν ξέρω. |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Ορισμοί πινών
|
Πινάκια |
Σύμβολο |
Περιγραφή |
| 1 | LEDA | Άνωδος του φώτος πίσω |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | Επαναφορά | Πίνακα επαναφοράς LCM |
|
4 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 5 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
| 6 | ΣΚΛ | Σημαντική καρφίτσα ρολογιού |
| 7 | ΔΕΔ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Γωνία θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Σημείο |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Αντιδιαστολή | Επενδύσεις | - | 25 oC | 800 | - | - | |
|
Χρώμα συντεταγμένων CIE |
Λευκό | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Κόκκινο | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Πράσινο | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Μπλε | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Διαπερατότητα (με πόλωση) |
5.09 |
% | |||||

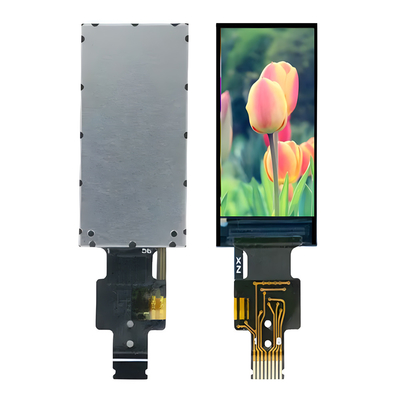

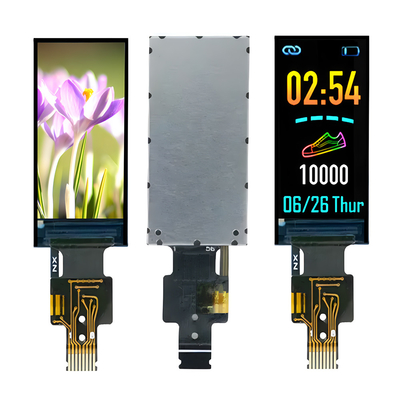

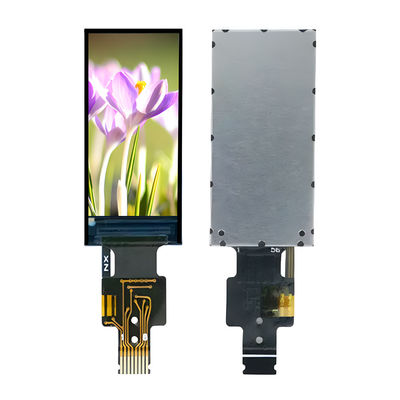

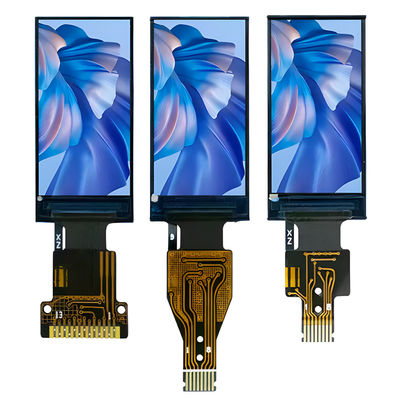

0.96 ιντσών IPS TFT LCD 8 πινών Προϊόν Iμαγεία
