Λεπτομέρειες:
|
Προϊόν: | 1.44 ιντσών TFT LCD οθόνη | Απόφαση: | 128x128 κουκκίδες |
---|---|---|---|
Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | Διεπαφή SPI |
Αριθμός πιν: | 10 ΚΑΡΦΙΤΣΕΣ | Σύνδεση: | Συμπλέκτης |
Εικόνα αφής: | Χωρίς, Προσαρμόσιμο | Κάλυψη γυαλιού: | Προσαρμόσιμη |
Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | Δείκτης LCD TFT με σύνδεση ZIF FPC,1.44 ιντσών TFT LCD οθόνη,128x128 Pixels TFT LCD οθόνη |
1.44 ιντσών SPI TFT LCD ZIF Σύνδεση εισαγωγή προϊόντος
SFTO144JY-7177ANείναι μια πλήρως έγχρωμη οθόνη TFT LCD με διαγώνιο 1,44 ιντσών και ανάλυση 128x128.Το μέγεθος της μονάδαςSFTO144JY-7177ANΤο μοντέλο είναι 29x34,41x2,2 mm, και το μέγεθος της ενεργού περιοχής είναι 25,5x26,5 mm.Παρά το μικρό τους μέγεθος, οι μικρές οθόνες TFT LCD χρησιμοποιούνται ευρέως σε βιομηχανίες όπως έξυπνες φορητές συσκευές, όργανα, ψηφιακές κάμερες, ηλεκτρονικές ετικέτες, συσκευές επικοινωνίας και έξυπνα σπίτια.Αυτό το 1.44 ιντσών μικρού μεγέθους οθόνη TFTSFTO144JY-7177ANυιοθετεί διασύνδεση SPI (serial peripheral interface), η οποία είναι μια σύνδεση επικοινωνίας υψηλής ταχύτητας, full duplex, συγχρονισμένη, η οποία καταλαμβάνει μόνο τέσσερις γραμμές στις καρφίτσες του τσιπ,εξοικονόμηση χώρου για τις καρφίτσες των τσιπ και τη διάταξη PCB.
Ο ελεγκτής ST7735 είναι ενσωματωμένος στη μονάδα, με εύρος τάσης λογικής τροφοδοσίας από 3,0V έως 3,4V. Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C,και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C. Η FPC τουSFTO144JY-7177ANμπορεί να προσαρμόζεται σύμφωνα με τις απαιτήσεις του χρήστη και μπορεί να είναι εξοπλισμένη με νέα σχεδιασμένη αντίσταση με οθόνη αφής (RTP) ή χωρητική οθόνη αφής.
Χαρακτηριστικά
Άρθρο | Προδιαγραφές | Μονάδα |
Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. | / |
Κατεύθυνση θέασης | 12 η ώρα | / |
Χρώματα | 262 χλμ. | / |
Δραστηριότητα IC | COG ST7735S | / |
Τύπος διεπαφής | ΠΕΠ | / |
Διαμετρικό περίγραμμα | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
χμ |
LCD ενεργού περιοχής LCD | 25.50 ((W) x 26.50 ((H) |
χμ |
Απόφαση | 128 RGB ((H) x 128 ((V) | pixel |
Πιξέλες | 0.198 ((W) x 0.198 ((H) |
χμ |
1.44 ιντσών SPI TFT LCD ZIF Product ConnectionΣχεδίαση
Ορισμοί Pin Διασύνδεσης
- Όχι, όχι. |
Σύμβολο | Περιγραφή |
1 | LEDA | Άνοδος οπίσθιου φωτισμού |
2 | LEDK | Καθοδικός φωτισμός |
3 | SPI4W | Χαμηλή 3-γραμμή SPI ενεργοποιείται. |
4 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
5 | Εθνική Τράπεζα | Σφραγίδα γείωσης |
6 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
7 | Επαναφορά | Πίνακα επαναφοράς LCM |
8 | ΣΔΑ | Σημάδι εισόδου/εξόδου SPI |
9 | ΣΚΛ | Η σειρά ρολογιού διεπαφής |
10 | RS | Οδηγία / δεδομένα επιλογή εισόδου Πιν |
Απόλυτες μέγιστες αξιολογήσεις
Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Υπόθεση |
Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
- Δεν ξέρω. |
Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
- Δεν ξέρω. |
Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Ορισμοί πινών
Πινάκια |
Σύμβολο |
Περιγραφή |
1 | LEDA | Άνωδος του φώτος πίσω |
2 | Εθνική Τράπεζα | Γη |
3 | Επαναφορά | Πίνακα επαναφοράς LCM |
4 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
5 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
6 | ΣΚΛ | Σημαντική καρφίτσα ρολογιού |
7 | ΔΕΔ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
Οπτικά χαρακτηριστικά
Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
Διαβίβαση (χωρίς πολωτήρα) |
T(%) |
- |
14.8 |
16.5 |
- |
% | ||
Μεταδοτικότητα (με Πολωνιστής) |
T(%) |
- |
5.4 |
6.0 |
- |
% | Μέτρηση με πολωτή EWV, μόνο για αναφορά | |
Αντιδιαστολή |
Επενδύσεις |
Θ=0 Κανονικό Παρακολούθηση γωνία |
640 |
800 |
- |
- |
(1) ((2) Μέτρηση με πολωτή EWV, μόνο για αναφορά |
|
Χρόνος απόκρισης |
Αύξηση | ΤΡ | - | 4 | 8 |
msec |
(1) ((3) |
|
Έπεφτε | ΔΕ | - | 12 | 24 | ||||
Χρωματική διάσταση | S(%) | - | 53 | - | % | |||
Χρώμα Χρωματικότητα (CIE1931)
|
Λευκό | Wx | 0.273 | 0.293 | 0.313 |
(1) ((4) Φως C από γυαλί CF |
||
Ο Γουάι | 0.305 | 0.325 | 0.345 | |||||
Κόκκινο | Rx | 0.616 | 0.636 | 0.656 | ||||
Ρυ | 0.308 | 0.328 | 0.348 | |||||
Πράσινο | Gx | 0.263 | 0.283 | 0.303 | ||||
Γυ | 0.511 | 0.531 | 0.551 | |||||
Μπλε | Bx | 0.115 | 0.135 | 0.155 | ||||
Από | 0.114 | 0.134 | 0.154 | |||||
Γωνία θέασης
|
Ορίστε. |
ΘL |
Επενδύσεις |
60 | 70 | - |
Μέτρηση με πολωτή EWV, μόνο για αναφορά |
|
ΘR | 60 | 70 | - | |||||
Βερ. |
ΘU | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
Οπτιμική κατεύθυνση θέασης | 12 η ώρα | (5) |
Σχεδιακό διάγραμμα

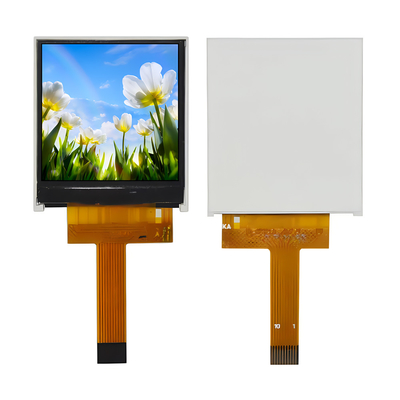

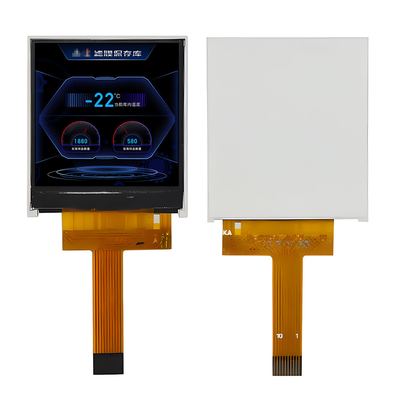

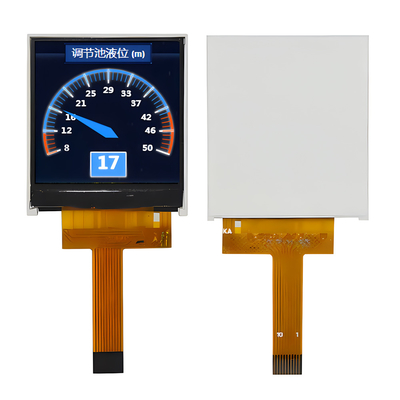

1.44 ιντσών SPI TFT LCD ZIF σύνδεσηΠροϊόν Ιμαγεία
