Λεπτομέρειες:
|
Προϊόν: | 10,3 ίντσες TFT+PCB | PCB: | Πίνακες PCB με επτά πινάκια |
---|---|---|---|
Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | Προσαρμόσιμη |
Κατεύθυνση θέασης: | IPS Ελεύθερη γωνία θέασης | Διασύνδεση: | Διεπαφή SPI |
Αριθμός πιν: | 7 καρφίτσες | Σύνδεση: | Πιν της κεφαλής |
Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | 7 πινάκια κεφαλής TFT LCD,1.3 ιντσών IPS TFT LCD,240x240 Dot TFT LCD |
1.3 ιντσών SPI Serial Interface TFT Εισαγωγή προϊόντος
Το SPI σε σειριακό τσιπ είναι ένα πολυλειτουργικό τσιπ που μπορεί να μετατρέψει σήματα διεπαφής SPI σε σειριακά σήματα, τα οποία μπορούν να χρησιμοποιηθούν για τη σύνδεση εξωτερικών συσκευών και την επίτευξη επικοινωνίας μαζί τους.Τα τσιπ SPI σε σειριακή θύρα έχουν τα πλεονεκτήματα της υψηλής ταχύτητας μετάδοσης, χαμηλή κατανάλωση ενέργειας και ευκολία χρήσης, και μπορούν να χρησιμοποιηθούν σε σενάρια εφαρμογής, όπως υπολογιστικό υλικό, οικιακές συσκευές και βιομηχανικός έλεγχος.
Η μονάδα LCD TFT 1,3 ιντσών λειτουργεί πολύ καλά και ολοκληρώνει με επιτυχία το έργο DIY μου.οριζόντια και κάθετη οθόνηΠρέπει να ρυθμίσετε το SPI_MODE3 στο init, το Arduino Nano, το VCC σε 5V και το BKL σε 3.3V.βεβαιωθείτε ότι ελέγχετε τους συνδέσμους που αναφέρονται στην περιγραφή του προϊόντος πριν τους χρησιμοποιήσετε και θα σας βοηθήσουν με το έργο σας.
Αυτή η οθόνη 1.3 ιντσών SPI TFT LCD έχει διαγώνιο 1,3 ιντσών και ανάλυση 240x240.Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.
Χαρακτηριστικά
Άρθρο |
Περιεχόμενο |
Αριθμός τμήματος | ΣΤΜ130JY-7181AN |
Μέγεθος LCD | 1.3 ίντσες (διαγώνια) |
Τρόπος εμφάνισης | Συνήθως μαύρο |
Απόφαση | 240 ((H) RGB x 240 ((V) |
Σημεία | 00,0975 (H) x 0,0975 ((V) mm |
Ενεργός χώρος | 23.4 ((H) x 23,4 (V) mm |
Μέγεθος μονάδας | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
Χρωματική διάταξη | RGB Βόρεια λωρίδα |
Διασύνδεση | ΠΕΠ |
Δραστηριότητα IC | ΣΤ7789 |
Φωτεινότητα | 250 (TYP) cd/m2 |
Κατεύθυνση θέασης | Όλη η εικόνα, IPS |
Πίσω φωτισμός | 2 Λευκό LED |
Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
Βάρος | ΔΕΠ |
Σχεδιασμός περίγραμμα
Ορισμός πιν
- Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή |
1 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία για το τσιπ, DC 3.3-5V |
2 | Εθνική Τράπεζα | Π | Γη |
3 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) |
4 | ΣΔΑ | Εισαγωγή/Εξόδου | Πινάκια σειριακών δεδομένων (SPI) |
5 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. |
6 | Δ.Σ. | Εγώ... | Δεδομένα / Πιν ελέγχου εντολής, επιλογή SPI / επιλογή εντολής |
7 | BLK | Εγώ... | Έλεγχος του φώτος πίσω, προεπιλεγμένη πλωτή, χαμηλό επίπεδο εκτός |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Διάρκεια ζωής λειτουργίας | - Δεν ξέρω. | - Δεν ξέρω. | 40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Γωνία θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Σημείο |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Αντιδιαστολή | Επενδύσεις | - | 25 oC | 800 | - | - | |
Χρώμα συντεταγμένων CIE | Λευκό | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Κόκκινο | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Πράσινο |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Μπλε |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Διαπερατότητα (με πόλωση) | 4. 18 | 4.65 | % |

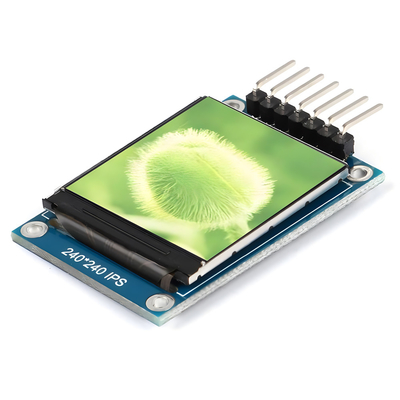

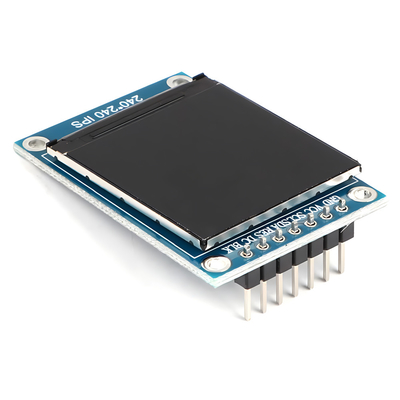

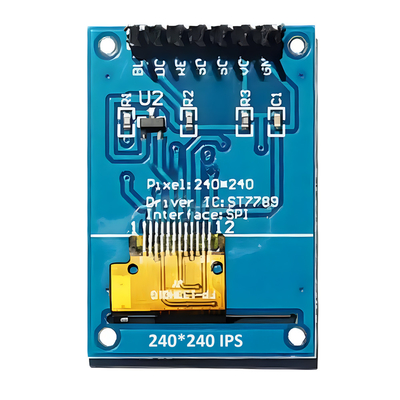

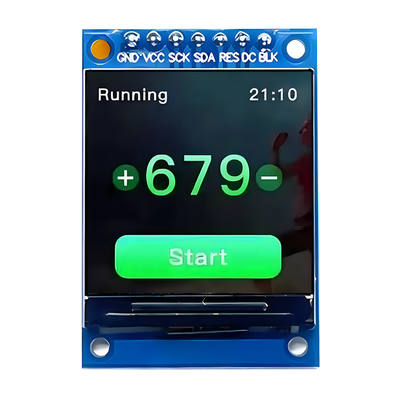

Εικόνα προϊόντος
