Λεπτομέρειες:
|
| Προϊόν: | 6,2 ίντσα TFT | Απόφαση: | 1024x600 εικονοκύτταρα |
|---|---|---|---|
| Αριθμός μοντέλου.: | SFTO620BH-7180AN | Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) |
| Εικόνα αφής: | Χωρίς | Κατεύθυνση θέασης: | IPS, πλήρης γωνία θέασης |
| Αριθμός πιν: | 50 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | RGB 24 μπιτ | Ζωή των LED: | 40,000 ώρες |
| Διάσταση του σχεδίου: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Κορυφή:: | -30°C σε +80°C |
| Ενεργός χώρος: | 137.47 ((W) x 77.23 ((H) (mm) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 6.2 ιντσών TFT LCD οθόνη,Δείκτης LCD 1024*600 TFT,Πίνακας οθόνης IPS για οχήματα |
||
6.2 ίντσες 1024*600 IPS TFT LCD RGB Interface εισαγωγή προϊόντος
Η διάταξη 1024 * 600 είναι μια κοινή μήτρα σημείων οθόνης 16: 9. Λόγω της υψηλής ανάλυσης της, οι οθόνες 1024 * 600 έχουν μοναδικά πλεονεκτήματα σε διάφορα σενάρια εφαρμογής.
Σε διάφορα σενάρια εφαρμογής, όπως συστήματα βιομηχανικού αυτοματισμού και ελέγχου, ιατρικός εξοπλισμός, πιλοτήρια οχημάτων μεταφοράς όπως αεροπλάνα και τρένα,και ορισμένα προϊόντα ηλεκτρονικής κατανάλωσης υψηλού επιπέδου, το υψηλής ανάλυσης χαρακτηριστικό των οθονών 1024 * 600 dot matrix μπορεί να φέρει καθαρότερη οπτική έξοδο και να ανταποκριθεί στις υψηλές απαιτήσεις των επαγγελματικών πεδίων για την ποιότητα εικόνας.Με την πρόοδο της τεχνολογίας και τη μείωση του κόστους, η τεχνολογία αυτή θα εφαρμοστεί και θα προωθηθεί σε περισσότερους τομείς.

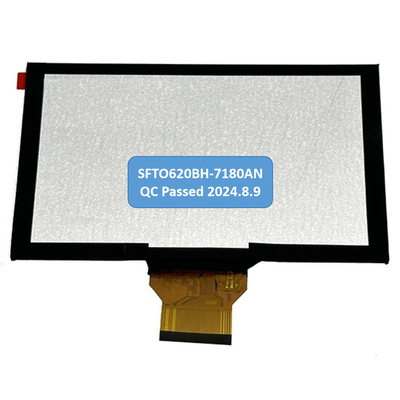

Το μοντέλο SFTO620BH-7180AN διαθέτει οθόνη 6,2 ιντσών, 1024 * 600 πόντους και χρησιμοποιεί τεχνολογία IPS, επιτρέποντας στους χρήστες να βιώσουν μια τέλεια οπτική εμπειρία από διαφορετικές γωνίες.Η τάση λειτουργίας του είναι μόνο 3V-3Οι χρήστες μπορούν να προσθέσουν RTP ή CTP στην οθόνη οθόνης για να ενισχύσουν την επίδραση αλληλεπίδρασης ανθρώπου-υπολογιστή.
|
Χαρακτηριστικά
|
Μέγεθος | 6.2 ίντσες |
| Απόφαση | 1024 (οριζόντια) * 600 (κατακόρυφη) | |
| Διασύνδεση | 24BIT RGB | |
| Τύπος σύνδεσης | Συνδετήρας | |
| Βαθμό χρώματος | 16.7M | |
| Τύπος τεχνολογίας | α-Si | |
| Στροφή των pixel (mm) | 0.13425x0.12872 | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Επικεφαλής οδήγησης LCD | - | |
| Κατεύθυνση θέασης | IPS, όλες οι γωνίες θέασης | |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | Όλες | |
|
Μηχανικές
|
ΔΕΠ (Δ × Δ × Δ) (μμ) | 143.37*87.13*2.56 |
| Ενεργός χώρος ((mm) | 137.472 x 77.232 | |
| Με/χωρίς TSP | Χωρίς TSP | |
| Βάρος (g) | ΔΕΠ | |
| Αριθμοί LED | 20LED |
6.2 ίντσες 1024*600 IPS TFT LCD RGB Interface Σχέδιο προϊόντος
Περιγραφή Pin Διασύνδεσης
| Πιν. Όχι. | Σύμβολο | Λειτουργία |
| 1,2 | Επικαιροποίηση | Δύναμη για φως LED (Ανώδης) |
| 3,4 | VLED- | Δύναμη για φως LED (καθοδική) |
| 5 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 6 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 7 | DVDD | Ψηφιακή δύναμη |
| 8 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 9: | DE | Σήμα ενεργοποίησης δεδομένων. |
| 10 | ΔΕΠ | Ψηλή συγχρονιστική είσοδος. |
| 11 | HSD | Οριζόντια συγχρονιστική είσοδος. |
| 12-19 | Β7-Ρ0 | Μπλε δεδομένα |
| 20-27 | G7-G0 | Πράσινα δεδομένα |
| 28-35 | R7-R0 | Κόκκινα δεδομένα |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | DCLK | Σημάδι χρώσης |
| 38 | Εθνική Τράπεζα | Δείκτης ενεργοποιημένος/ξεκλεισμένος |
| 39 | ΣΕΠΣ | Αριστερός ή δεξιός έλεγχος οθόνης |
| 40 | ΕΠΔΝ | Έλεγχος οθόνης πάνω / κάτω |
| 41 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 42 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 43 | Επικεφαλής | Δύναμη OTP ((+7,8V) |
| 44 | Επενδύσεις | Παγκόσμια καρφίτσα επαναφοράς. Ενεργός χαμηλός για να εισέλθει σε κατάσταση επαναφοράς. Επαναφορά OTP Προτείνει τη σύνδεση με κύκλωμα επαναφοράς RC για σταθερότητα. Συνήθως τραβήξτε ψηλά. (R = 10KΩ, C = 1μF) |
| 45 | ΣΚΛ | Εισφορά σειριακού ρολογιού |
| 46 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 47 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 48 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 49 | ΣΔΑ | ΟΤΠ Εισαγωγή σειριακών δεδομένων |
| 50 | ΚΑ | ΟΤΠ Τσιπ επιλέξτε πιν |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | ΜΙΝ | Επικαιροποίηση | Μονάδα |
| Πρόσθετη τάση | ΔΕΔ | -Ούτε ένα.3 | 5.0 | V |
| Τετάρτη | Βίνι | -Ούτε ένα.3 | VDD+0.3 | V |
| Λογική τάση εξόδου | VOUT | -Ούτε ένα.3 | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | ΤΟΠΡ | - 30 | 80 | °C |
| Θέρμανση αποθήκευσης | TSTG | - 30 | 80 | °C |
Πίσω φωτισμός οδήγησης
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
| ρεύμα LED | ΑΝ | - | 100 | - | mA |
| Κατανάλωση ενέργειας | - | - | mW | ||
| Ηλεκτρονική τάση LED | Επενδύσεις | - | 24 | - | V |
| Διάρκεια ζωής LED | WBL | 25000 | - | Ηρ |

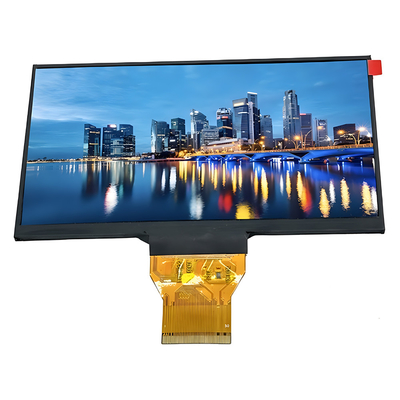

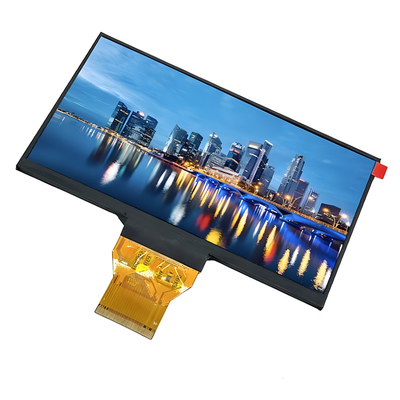

6.2 ίντσες 1024*600 IPS TFT LCD RGB Interface Εικόνα προϊόντος
Δοκιμασία αξιοπιστίας
| Τμήμα δοκιμής |
Συνθήκη δοκιμής |
Επιθεώρηση μετά τη δοκιμή |
| Λειτουργία υψηλής θερμοκρασίας | 85 °C για 96 ώρες |
Μετά την ολοκλήρωση της δοκιμής, τα ελεγχόμενα δείγματα LCD πρέπει να τοποθετούνται σε φυσιολογικό περιβάλλον εσωτερικής θερμοκρασίας και υγρασίας για 2-4 ώρες ή περισσότερο πριν από τη λειτουργική και οπτική επιθεώρηση.Τα δείγματα δεν επιτρέπεται να έχουν τα ακόλουθα ελαττώματα:: 2Κάθε δοκιμαζόμενη μονάδα μπορεί να χρησιμοποιηθεί μόνο για ένα από τα προγράμματα δοκιμών. |
| Λειτουργία χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Αποθήκευση υψηλής θερμοκρασίας | 85 °C για 96 ώρες | |
| Αποθήκευση χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Λειτουργία υψηλής θερμοκρασίας Λειτουργία υγρασίας | 60°C, 90%RH για 72 ώρες | |
| Θερμικό σοκ | -10°C(30 λεπτά) ~+25°C(5 λεπτά) ~+60°C(30 λεπτά) για 10 κύκλους | |
| Δοκιμή δονήσεων (χωρίς λειτουργία) |
Συχνότητα: 10~55Hz Άγρος:1.0mm Χρόνος σαρώματος: 11 λεπτά Περίοδος δοκιμής: 6 κύκλοι για κάθε κατεύθυνση X, Y, Z |
|
| Δοκιμή στατικού ηλεκτρισμού | Άγγιγμα ±4KV, αέρας ±8KV |
