Λεπτομέρειες:
|
Προϊόν: | 2.4 ίντσες IPS TFT LCD | Απόφαση: | 240*320 pixel |
---|---|---|---|
Εικόνα αφής: | Χωρίς | Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης |
Διασύνδεση: | ΠΕΠ | Αριθμός πιν: | 10 καρφίτσες (24 καρφίτσες προαιρετικά) |
Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 400 cd/m2 (προσαρμόσιμο) |
Κύκλος ελέγχου οδηγού: | ST7789V | Ζωή των LED: | 40,000 ώρες |
Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Δείκτης TFT 2,4 ιντσών,65K πλήρης έγχρωμη οθόνη |
SPI διασύνδεση 2.4 ιντσών TFT LCD Εισαγωγή προϊόντος
Η οθόνη LCD TFT 2,4 ιντσών είναι μια κοινή ενεργή συσκευή οθόνης LCD με υψηλή ανάλυση, ζωντανά χρώματα και γρήγορη ταχύτητα απόκρισης.βιομηχανικά πεδία ελέγχουΣτον τομέα των καταναλωτικών ηλεκτρονικών, οι οθόνες LCD TFT 2,4 ιντσών χρησιμοποιούνται ευρέως σε έξυπνες φορητές συσκευές, φορητές κονσόλες παιχνιδιών, έξυπνα οικιακά πάνελ ελέγχου και άλλα προϊόντα.Το πλήρες χρώμα του και η ευρεία γωνία θέασης ανταποκρίνονται στις απαιτήσεις των καταναλωτών για επιπτώσεις οθόνης.
2Η οθόνη IPS TFT των 4 ιντσών με ανάλυση 240 × 320 εικονοστοιχείων παρέχει καθαρή απεικόνιση εικόνας.Αυτό το μοντέλο SFTO240JY-7179AN έχει μια διεπαφή SPI και μπορεί να επιτύχει φωτεινότητα 400cd / m 2Η τεχνολογία IPS παρέχει ένα πλήρες οπτικό πεδίο σχεδόν 180°, εξασφαλίζοντας μια καλή οπτική εμπειρία από όλες τις γωνίες.Το προϊόν μπορεί να λειτουργεί μεταξύ -20 °C και 70 °C και να προσαρμόζεται σε διάφορες συνθήκες περιβάλλοντοςΜπορεί να αποθηκευτεί μεταξύ -30 °C και 80 °C, εξασφαλίζοντας ότι η μακροχρόνια αποθήκευση δεν θα επηρεάσει τις επιδόσεις του.
Χαρακτηριστικά
Άρθρο | Προδιαγραφές | Μονάδα |
Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. | / |
Κατεύθυνση θέασης | Όλες | / |
Χρώματα | 262 χλμ. | / |
Δραστηριότητα IC | ΣΤ7789 | / |
Τύπος διεπαφής | 4 Γραμμή SPI | / |
Διαμετρικό περίγραμμα | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
χμ |
Ενεργός χώρος | 36.72 ((W) x 48.96 ((H) |
χμ |
Απόφαση | 240 RGB ((H) x 320 ((V) | pixel |
Πιξέλες | 0.153 ((W) x 0.153 ((H) |
χμ |
Σχεδιασμός περίγραμμα
Περιγραφή Pin Διασύνδεσης
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
1 | Εθνική Τράπεζα | Γη |
2 |
RS |
Εγγραφείτε επιλέξτε πιν, RS= ∆ 1 ∆: Εμφάνιση δεδομένων. RS= ∆0 ∆: Δεδομένα εντολών. |
3 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
4 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
5 | ΣΔΑ | Εισαγωγή/έκδοση σειριακών δεδομένων |
6 | Επαναφορά | Πίνακα επαναφοράς LCM |
7 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
8 | Εθνική Τράπεζα | Γη |
9 | LED+ | Άνωδος του φώτος πίσω |
10 | LED- | Καθοδός φώτος πίσω |
Σχεδιακό διάγραμμα
Απόλυτες μέγιστες αξιολογήσεις
Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
80 |
- Δεν ξέρω. |
mA |
Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Γωνία θέασης Πεδίο |
Οριζόντια | Θ3 |
Επενδύσεις |
70 | 80 | - | Δέκα. |
Θ9 | 70 | 80 | - | Δέκα. | |||
Βόρειος | Θ12 | 70 | 80 | - | Δέκα. | ||
Θ6 | 70 | 80 | - | Δέκα. | |||
Αναλογία αντίθεσης | Επενδύσεις | Θ = 0.. | 1000 | 1500 | - | ||
Διαβίβαση | Τρ | 4 | 4.65 | % | |||
Χρωματική διάσταση | ΓΚ | 65 | 70 | % | |||
Αναπαραγωγή χρώμα
|
Κόκκινο | Rx |
Θ = 0.. |
0.632 | 0.652 | 0.672 | |
Ρυ | 0.302 | 0.322 | 0.342 | ||||
Πράσινο | Gx | 0.256 | 0.276 | 0.296 | |||
Γυ | 0.562 | 0.582 | 0.602 | ||||
Μπλε | Bx | 0.121 | 0.141 | 0.161 | |||
Από | 0.071 | 0.091 | 0.111 | ||||
Λευκή χρωματικότητα | Wx | Θ = 0.. | 0.287 | 0.307 | 0.327 | ||
Ο Γουάι | 0.314 | 0.334 | 0.354 | ||||
Χρόνος απόκρισης | Tr + Tf | Τα = 25.C Θ = 0.. | 35 | 45 |
ms |

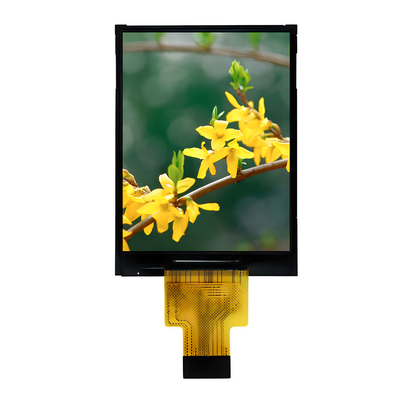

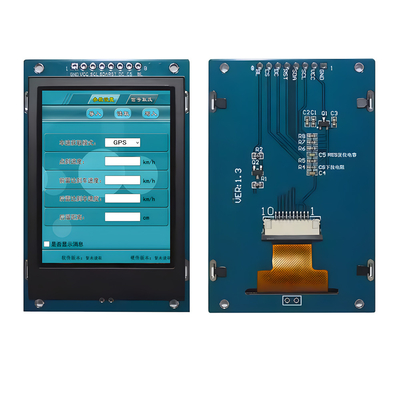

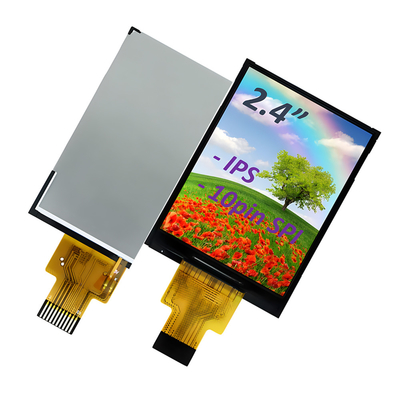

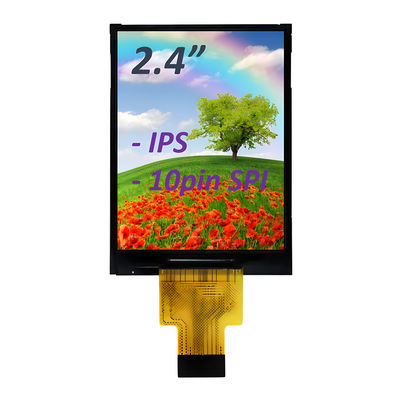

Φωτογραφία προϊόντος
Δοκιμές περιβαλλοντικής / αξιοπιστίας
- Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 80 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/πλακέτο Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
