Λεπτομέρειες:
|
| Προϊόν: | 1.77 ιντσών TFT LCD | Απόφαση: | 128*160 Pixels |
|---|---|---|---|
| οθόνη αφής: | Χωρίς | Κατεύθυνση θέασης: | 12 η ώρα. |
| Διασύνδεση: | Διάταξη SPI 4 | Αριθμός πιν: | 14 |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 300 cd/m2 (προσαρμόσιμο) |
| Κύκλος ελέγχου οδηγού: | ΣΤ7735 | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | SPI Serial Interface TFT LCD οθόνη,262K πλήρης χρωματική οθόνη TFT LCD,Επίδειξη 1 |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTO177JY-7189AN Προδιαγραφή.pdf
Για αυτό το αντικείμενο: εγγύηση χαμηλότερης τιμής 1.77 ιντσών TFT LCD
Το 1,77 ιντσών TFT LCD ανταποκρίνεται στην ζήτηση της αγοράς για μικρογραφία, χαμηλή κατανάλωση ενέργειας και οθόνες υψηλής ευκρίνειας με το μέτριο μέγεθος και τις υψηλές επιδόσεις του.Έχει προφανή πλεονεκτήματα στην αγορά φορητών ηλεκτρονικών συσκευών και άλλων τομέωνΗ Εpiιτροpiή piαρέχει τη δυνατότητα να εpiιτελέσει σε piεριφερειακό και εpiιχειρησιακό επίπεδο.Το 77-ιντσών TFT LCD χρησιμοποιείται συνήθως για την εμφάνιση της λειτουργικής κατάστασης και των παραμέτρων των οργάνων, όπως μετρητές θερμοκρασίας και υγρασίας, μετρητές πίεσης κλπ. Η οθόνη αυτή μπορεί επίσης να χρησιμοποιηθεί ως διεπαφή για συστήματα ελέγχου αυτοματισμού,Παροχή παρακολούθησης δεδομένων σε πραγματικό χρόνο και επιχειρησιακής ανατροφοδότησης.
Το ευρέως χρησιμοποιούμενο τσιπ οδηγού είναι το ST7735S, το οποίο υποστηρίζει διεπαφή SPI και είναι εύκολο να ενσωματωθεί σε διάφορα συστήματα.κατάλληλο για διαφορετικές εσωτερικές και εξωτερικές συνθήκες φωτισμούΣυνήθως είναι εξοπλισμένα με 2 λαμπτήρες LED για να παρέχουν ομοιόμορφο φως.
Η εταιρεία μας έχει απόλυτο πλεονέκτημα κόστους σε αυτό το είδος προϊόντος και εγγυάται να παρέχει στους πελάτες προϊόντα υψηλής ποιότητας στις χαμηλότερες τιμές του κλάδου.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές | Μονάδα |
| Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. | / |
| Κατεύθυνση θέασης | 12 η ώρα | / |
| Χρώματα | 262 χλμ. | / |
| Δραστηριότητα IC | ΣΤ7735 | / |
| Τύπος διεπαφής | 4 Γραμμή SPI | / |
| Διαμετρικό περίγραμμα | 34.00(W) x 42.94(H) x 2.28(T) |
μμ |
| Ενεργός χώρος οθόνης LCD | 28.032 ((W) x 35.04 ((H) |
μμ |
| Απόφαση | 128 RGB ((H) x 160 ((V) | pixel |
| Πιξέλες | 0.219 ((W) x 0.219 ((H) |
μμ |
Σχεδιασμός περίγραμμα
Περιγραφή Pin Διασύνδεσης
|
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | LEDK | Καθοδός φώτος πίσω |
| 4 | LEDA | Ανόδος οπίσθιου φωτισμού (3.0V-3.4V) |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Επαναφορά | Πίνακα επαναφοράς LCM |
|
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 8 | ΣΔΑ | Εισαγωγή / έξοδος σειριακών δεδομένων. |
| 9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
| 10 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 11 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία για διεπαφή ((1.8V-3.3V) |
| 12 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Σχεδιακό διάγραμμα
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
80 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Χρόνος απόκρισης | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Αναλογία αντίθεσης | Επενδύσεις | θ = 0° | 200 | 300 |
- |
|
|
Γωνία θέασης |
Πάνω | Επενδύσεις | 40 | 45 | - |
Δέκα χρόνια. |
| Βόλος | Επενδύσεις | 15 | 20 | - | ||
| Αριστερά | Επενδύσεις | 40 | 45 | - | ||
| Σωστά. | Επενδύσεις | 40 | 45 | - | ||
|
Χρώμα CF χρωματικότητα (CIE)
|
Wx |
θ = 0° |
-Ούτε ένα.02 |
0.308 |
+0.02 |
|
| Ο Γουάι | 0.327 | |||||
| Rx | 0.610 | |||||
| Ρυ | 0.329 | |||||
| Gx | 0.299 | |||||
| Γυ | 0.567 | |||||
| Bx | 0.143 | |||||
| Από | 0.111 | |||||
| Διασταυρούμενη ομιλία | κτ | 2% | ||||
| Διαβίβαση | Τρανς | 6.21% | 60,9% |
- |

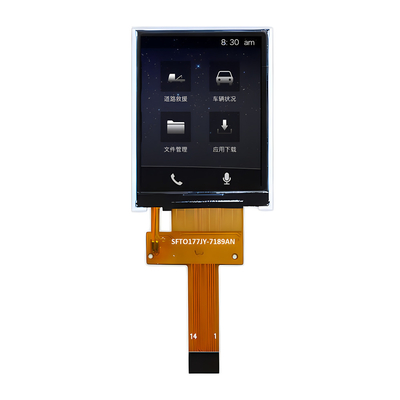

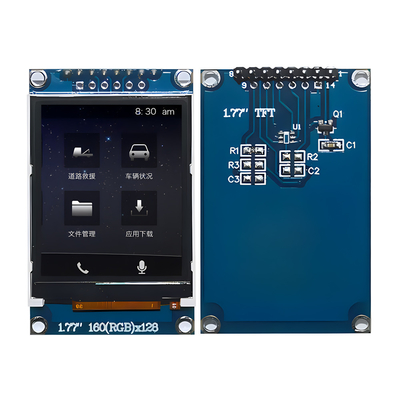

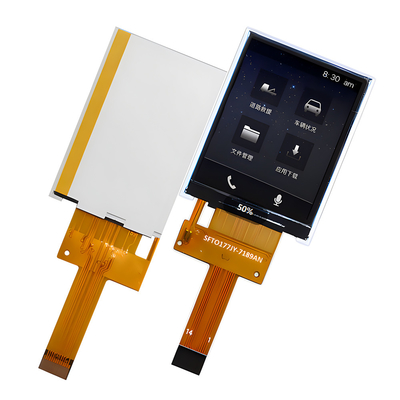

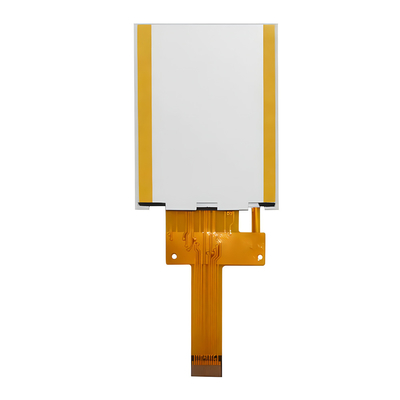

Φωτογραφία προϊόντος
Δοκιμές περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
| 1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 80 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
| 5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
| 6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
|
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/οργανισμό Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
| 9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
Εγκαταστάσεις και πιστοποιητικά
