Λεπτομέρειες:
|
| Προϊόν: | 5 ιντσών IPS TFT με CTP | Απόφαση: | 720x1280 κουκκίδες |
|---|---|---|---|
| Διασύνδεση: | Μίπι | Εικόνα αφής: | Pcap |
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Δομή PCAP: | ΓΓΠ |
| Ελεγκτής LCD: | ST7703 | Ελεγκτής CTP: | GT911 |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμο | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | ZIF FPC | Φωτεινότητα επιφάνειας: | 350 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης TFT 5 ιντσών,Δείκτης TFT PCAP Multi Touch,Διασύνδεση MIPI οθόνη 5 ιντσών |
||
5 ιντσών Muli-touch PCAP TFT Mipi Interface Εισαγωγή προϊόντος
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης | 5.0 | χιλιοστό |
| Αριθμός pixel | 720RGB ((H) x 1280 ((V) | Πιξέλες |
| Περιοχή εμφάνισης | 62.10 ((H) x110.40 ((V) | χμ |
| Πίτσα των pixel | 0.0945 ((H) x0.0945 ((V) | χμ |
| Διάσταση του σχεδίου | 78.56x135.65x2.95 | χμ |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - Ναι. |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - Ναι. |
| Κατεύθυνση θέασης | Όλες | - Ναι. |
| Εμφάνιση χρώματος | 262 χλμ. | - Ναι. |
| Φωτεινότητα ((cd/m2) | 350 | νιτ |
| Αντιδιαστολή | 800:1 | - Ναι. |
| Διασύνδεση | ΜΙΠΙ | |
| Πίσω φωτισμός | Τύπος πλευρικού φωτισμού LED | - Ναι. |
| ΔΕΣ ΜΕΔ | ΣΤ7703 | |
| ΚΤΠ IC | GT911 | |
| Θερμοκρασία λειτουργίας | -20~70 | °C |
| Θέρμανση αποθήκευσης | -30~80 | °C |
Σχεδιασμός περίγραμμα
![]()
Ορισμός Pin διεπαφής
| Πίνακα αριθμού. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 2 | LEDK | Πίσω φως LED (Καθοδίου) |
| 3 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 4 | LEDA | Πίσω φως LED ((Ανόδος) |
| 5 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 6 | Εθνική Τράπεζα | Γη |
| 7 | Δελτίο ΕΚΑΧ | Δεδομένα διαφορικών MIPI DSI |
| 8 | Δελτίο ΕΚΑΧ | Δεδομένα διαφορικών MIPI DSI |
| 9 | Εθνική Τράπεζα | Γη |
| 10 | MIPI D1N | Δεδομένα διαφορικών MIPI DSI |
| 11 | MIPI D1P | Δεδομένα διαφορικών MIPI DSI |
| 12 | Εθνική Τράπεζα | Γη |
| 13 | MIPI_CLN | Διαφορετικό ρολόι MIPI DSI |
| 14 | MIPI_CLP | Διαφορετικό ρολόι MIPI DSI |
| 15 | Εθνική Τράπεζα | Γη |
| 16 | MIPI D2N | Δεδομένα διαφορικών MIPI DSI |
| 17 | MIPI D2P | Δεδομένα διαφορικών MIPI DSI |
| 18 | Εθνική Τράπεζα | Γη |
| 19 | MIPI_D3N | Δεδομένα διαφορικών MIPI DSI |
| 20 | MIPI_D3P | Δεδομένα διαφορικών MIPI DSI |
| 21-22 | Εθνική Τράπεζα | Γη |
| 23 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 24 | Εθνική Τράπεζα | Γη |
| 25 | ΤΕ | Σήμα συγχρονισμού καρέ |
| 26 | Επαναφορά | Εξωτερική είσοδος επαναφοράς |
| 27 | ΙΟVCC ((1,8V) | Ηλεκτρική τροφοδοσία 1.8V |
| 28 | ΔΕΔΔΔΔΔΔΔΔ | Ηλεκτρική τροφοδοσία 2.8V |
| 29-30 | Εθνική Τράπεζα | Γη |
Ορισμός καρφίτ CTP
| 1 | ΕΣΤ | Επαναφορά της οθόνης αφής |
| 2 | ΣΔΑ | Σήμα δεδομένων οθόνης αφής |
| 3 | ΣΚΛ | Σήμα ρολογιού οθόνης αφής |
| 4 | ΕΝΤ | Σήμα διακοπής οθόνης αφής |
| 5 | ΔΕΔΔΔΔΔΔΔΔ | Ηλεκτρική τροφοδοσία 2.8V |
| 6 | Εθνική Τράπεζα | Γη |
Οπτική προδιαγραφή
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Λευκή φωτεινότητα (κέντρο) | Επτά |
Θ=0 Κανονικό Παρακολούθηση Γωνία ΙΒΛ=40mA |
- Δεν ξέρω. | 350 | - Δεν ξέρω. | cd/m2 | |
| Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 10 | 15 | ms | ||
| Αναλογία αντίθεσης | Επενδύσεις | 640 | 800 | - Δεν ξέρω. | - Δεν ξέρω. | ||
|
Χρώμα Χρωματικότητα (CIE1931) |
λευκό | Wx | 0.283 | 0.303 | 0.323 | ||
| Ο Γουάι | 0.303 | 0.323 | 0.343 | ||||
|
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 80 | - Δεν ξέρω. | |
| ΘR | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
|
Βε |
ΘU | - Δεν ξέρω. | 80 | - Δεν ξέρω. | |||
| ΘD | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
| Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
| Χρωματική διάσταση | NTSC | Θ=0 | - Δεν ξέρω. | 70 | - Δεν ξέρω. | % | |
| Οπτική κατεύθυνση | Όλες | ||||||
Χαρακτηριστικά TFT LCD
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | 1.65 | 1.8 | 3.3 | |
| Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| ρεύμα LED | ΙΙ | - | 30 | 40 | mA |
| Ηλεκτρική τάση | Επικεφαλής | - | 16.8 | 19.2 | V |
| Διάρκεια ζωής λειτουργίας LED | Ηρ | - | 20000 | 40000 | Η ώρα |

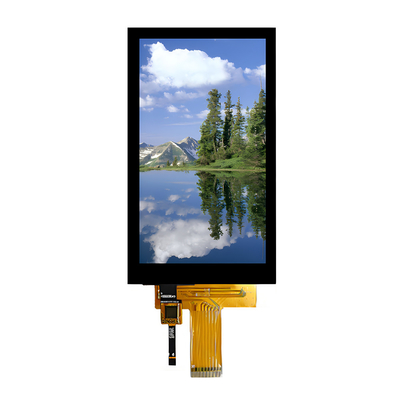

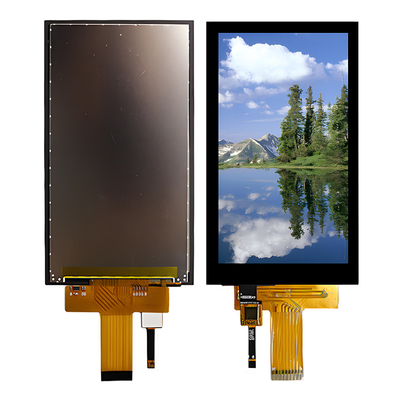

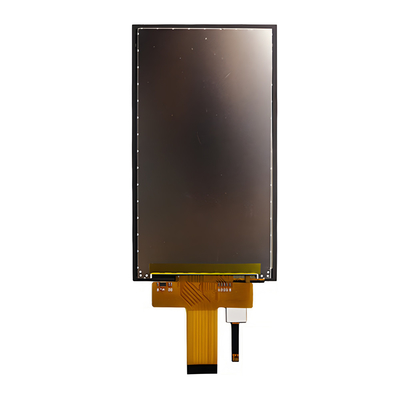

Εικόνα προϊόντος
![]()
![]()
![]()
Δοκιμές περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
| 1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 70 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -20°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
| 5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
| 6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
|
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/πλακέτο Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
| 9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
