Λεπτομέρειες:
|
Προϊόν: | 2.4 ίντσες IPS TFT LCD | Απόφαση: | 240*320 pixel |
---|---|---|---|
Εικόνα αφής: | Χωρίς | Κατεύθυνση θέασης: | 12H |
Διασύνδεση: | ΠΕΠ | Αριθμός πιν: | 10 καρφίτσες (24 καρφίτσες προαιρετικά) |
Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 400 cd/m2 (προσαρμόσιμο) |
Κύκλος ελέγχου οδηγού: | ST7789V | Ζωή των LED: | 40,000 ώρες |
Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Επίδειξη 2,4 ίντσας TFT LCD,240X320 επίδειξη εικονοκυττάρων TFT LCD |
Χαμηλό κόστος 2.4 ιντσών QVGA TFT LCD Εισαγωγή προϊόντος
2Η οθόνη TFT μήκους 0,4 ιντσών με ανάλυση 240 × 320 εικονοστοιχείων παρέχει καθαρή απεικόνιση εικόνας.Αυτό το μοντέλο SFTO240JY-7182AN έχει μια διεπαφή SPI και μπορεί να επιτύχει φωτεινότητα 400cd / m 2Το προϊόν μπορεί να λειτουργεί μεταξύ -20 °C και 70 °C και να προσαρμόζεται σε διάφορες περιβαλλοντικές συνθήκες.διασφάλιση ότι η μακροχρόνια αποθήκευση δεν θα επηρεάσει τις επιδόσεις της.
Αυτή η οθόνη QVGA TFT 2,4 ιντσών χρησιμοποιείται ευρέως σε διάφορους τομείς, όπως ιατρικοί εξοπλισμοί, βιομηχανικός έλεγχος, έξυπνα σπίτια και πλοήγηση αυτοκινήτων.Η υψηλή τους φωτεινότητα (μέχρι 1000 νιτ) και η αντίθεση τους καθιστούν ακόμα εμφανή στο εξωτερικό ή στο άμεσο ηλιακό φωςΤο χαμηλό κόστος είναι ένα σημαντικό πλεονέκτημα του προϊόντος μήκους 2,4 ιντσών TFT 240 * 320 dot matrix SFTO240JY-7182AN, καθιστώντας το ιδανική επιλογή για έργα με περιορισμένους προϋπολογισμούς, αλλά που απαιτούν καλή απόδοση οθόνης.
Για τους προγραμματιστές, η υποστήριξη οδηγών για οθόνες οθόνης και βιβλιοθήκες ανάπτυξης είναι εξίσου σημαντική.παροχή αποτελεσματικών επιδόσεων οθόνης και απλουστευμένων διαδικασιών ανάπτυξης.
Χαρακτηριστικά
Άρθρο | Προδιαγραφές | Μονάδα |
Αριθμός μοντέλου |
SFTO240JY-7182AN |
/ |
Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. | / |
Κατεύθυνση θέασης | 12 η ώρα. | / |
Χρώματα | 262 χλμ. | / |
Δραστηριότητα IC | ΣΤ7789 | / |
Τύπος διεπαφής | 4 Γραμμή SPI | / |
Διαμετρικό περίγραμμα | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
χμ |
Ενεργός χώρος | 36.72 ((W) x 48.96 ((H) |
χμ |
Απόφαση | 240 RGB ((H) x 320 ((V) | pixel |
Πιξέλες | 0.153 ((W) x 0.153 ((H) |
χμ |
Σχεδιασμός περίγραμμα
Περιγραφή Pin Διασύνδεσης
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
1 | Εθνική Τράπεζα | Γη |
2 | Επαναφορά | Πίνακα επαναφοράς LCM |
3 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
4 |
RS |
Εγγραφείτε επιλέξτε πιν RS= ∆ 1 ∆: Εμφάνιση δεδομένων. RS= ∆0 ∆: Δεδομένα εντολών. |
5 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
6 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
7 | ΔΕΠ | Έκδοση σειριακών δεδομένων. |
8 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
9 | LED+ | Άνωδος του φώτος πίσω |
10 | LED- | Καθοδός φώτος πίσω |
Σχεδιακό διάγραμμα
Απόλυτες μέγιστες αξιολογήσεις
Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
80 |
- Δεν ξέρω. |
mA |
Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
Χρόνος απόκρισης (μέχρι Γρήγορα! |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
Κυρία |
Αναλογία αντίθεσης | Επενδύσεις | θ= 0 ° |
- |
250 |
- |
|
Γωνία θέασης |
Πάνω | Επενδύσεις | - | 45 | - |
Δέκα χρόνια. |
Βόλος | Επενδύσεις | - | 20 | - | ||
Αριστερά | Επενδύσεις | - | 45 | - | ||
Σωστά. | Επενδύσεις | - | 45 | - | ||
Χρωματικότητα χρώματος (CF μόνο με ITO, η πηγή φωτός είναι C Φως, CIE 1931)
|
Wx |
θ= 0 ° |
-Ούτε ένα.02 |
0.308 |
+0.02 |
|
Ο Γουάι | 0.325 | |||||
Rx | 0.612 | |||||
Ρυ | 0.329 | |||||
Gx | 0.299 | |||||
Γυ | 0.567 | |||||
Bx | 0.144 | |||||
Από | 0.110 | |||||
NTSC | - | 55 | - | % | ||
Διασταυρούμενη ομιλία | Τσ | - | 2 | - | % | |
Διαβίβαση | Τρανς |
- |
5 |
- |
% |

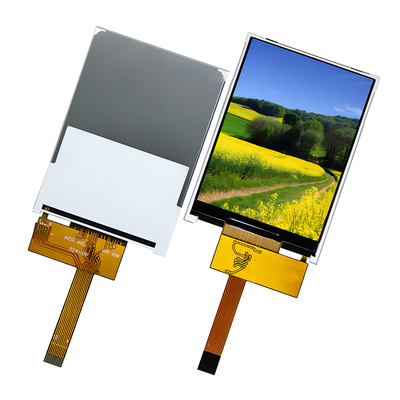

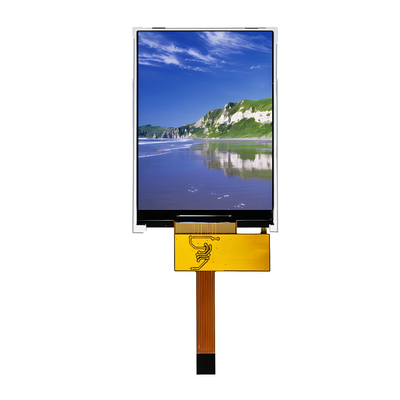

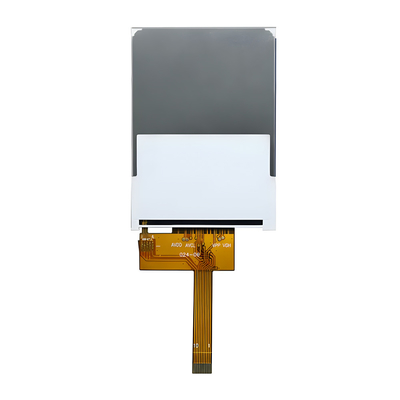

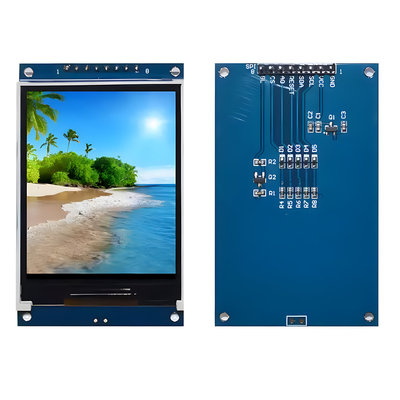

Φωτογραφία προϊόντος
Δοκιμές περιβαλλοντικής / αξιοπιστίας
- Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 80 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/πλακέτο Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
Εγκαταστάσεις και πιστοποιητικά
